調節閥型號通常應表示出調節閥執行器大類、執行機構形式、執行機構特征、閥結構形式、公稱壓力、作用方式等要素。調節閥型號的標準化對調節閥的設計、選用、經銷、提供了方便。
當今調節閥的類型、結構和材料越來越多，調節閥型號的編制也愈來愈復雜，我國雖對調節閥的型號編制有統一的規定，但是愈來愈不能適應調節閥生產發展的需要，并且與閥門型號編制方法也大不相同，不適合閥門的統一發展。我們天沃公司一般采用統一型號編制方法，凡不能采用統一編號方法的，均按自己的需要制訂調節閥型號編制方法。

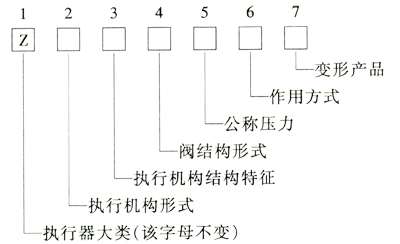

調節閥型號由7個單元組成：
含義如下：
1——執行器大類。字母z代表執行器。
2——執行機構形式。用大寫漢語拼音字母表示，見表1。
| 結構形式 | 代號 |
| 氣動薄膜執行機構 氣動薄膜多彈簧執行機構 氣動深波紋執行機構 氣動活塞執行機構 氣動長行程執行機構 電動執行機構（可逆電機式直形成） 電動執行機構（可逆電機式角行程） 電動執行機構（DDZ-Ⅱ型系列、直行程） 電動執行機構（DDZ-Ⅱ型系列、角行程） 電動執行機構（多轉型） |
M H N S SL AZ AJ KZ KJ FD |
3——執行機構結構特征。用大寫英文字母表示，見表2。
| 執行機構結構特征 | 代號 |
| 正作用 | A |
| 反作用 | B |
4——閥結構形式。用大寫英文字母表示，見表3。
| 閥結構形式 | 代號 | 閥結構形式 | 代號 | |
| 單座閥 | P | 球閥 | O | |
| 單座閥（精小型） | JP | V形開口球閥 | V | |
| 雙座閥 | N | 隔膜閥 | T | |
| 套筒閥 | M | 閥體分離閥 | U | |
| 套筒閥（精小型） | JM | 三通閥 | 分流 | X |
| 偏心旋轉閥 | Z | 合流 | Q | |
| 角形閥 | S | 高壓差閥 | K | |
| 蝶閥 | W | 食品閥 | F | |
5——公稱壓力。壓力值用阿拉伯?dāng)?shù)字表示，單位為兆帕(MPa)。
6——作用方式。用大寫英文字母表示，見表4。
| 作用方式 | 代號 |
| 氣開（電開） 氣關（電關） |
K B |
7——變形產品。用大寫漢語拼音字母表示，見表5。
| 變形產品 | 代號 |
| 高溫型 | G |
| 低溫型 | D |
| 波紋管型 | W |
調節閥型號方法示例
示例1 氣動薄膜執行機構，執行機構特征為正作用式，閥結構形式為雙座閥，公稱壓力為1．6MPa，作用方式為氣開。高溫型調節閥：
ZMAN-1.6KG 高溫氣動薄膜雙座調節閥
示例2 電動執行機構(可逆電機式、角行程)，閥結構形式為V形開口球閥，公稱壓力為6.4MPa，作用方式為電開式(或電關式)調節球閥：
ZAJV-6.4K(B)
示例3 電動執行機構(可逆電機式、角行程)，閥結構形式為蝶閥，公稱壓力為1．6MPa，作用方式為電開式(或電關式)調節蝶閥：
ZAJW-1.6K(B)
示例4 氣動薄膜多彈簧執行機構，執行機構結構特征為反作用式，閥結構形式為精小型套筒閥，公稱壓力為1 6MPa，作用方式為氣開，變形產品為波紋管密封式調節閥：
ZHBJM-16KW
示例5 氣動活塞執行機構，執行機構結構特征為正作用式，閥結構形式為單閥座，公稱壓力為4.0MPa，作用方式為氣關，變形產品為低溫型的調節閥：
ZSAP-4.0BD
