ZDLN電子式電動雙座調節閥

電子式電動雙座調節閥

型號: ZDLN

ZDLN電子式電動雙座調節閥由電子式電動執行機構和雙導向調節機構組成（天沃公司根據客戶不同需求，裝配3810系列、3610系列、PSL系列等執行機構），電動執行機構內有伺服系統，無須另配伺服放大器，有輸入信號及電源即可控制運轉，連線簡單。調節機構具有不平衡力很小，允許壓差大，流通能力大等特點，適用于泄漏量要求不嚴格、動態穩定性好、高壓、高壓差及流體介質中含淤漿易堵的工況場合。

特點總結：

雙座閥體電子式電動執行器壓差大/流量大/泄漏大

ZAZN電動直通雙座調節閥

相同:雙座閥體

不同:DDZ型電動執行器

電子式電動單調節閥

相同:電子式電動執行器

不同:單座/壓差小/泄漏小

精小型氣動薄膜雙座調節閥

相同:雙座閥體

不同:氣動執行器

ZDLN電子式電動雙座調節閥–主要技術參數

公稱通徑（mm） 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數（Kv） 10 16 25 40 63 100 160 250 400 630 1000 1600
公稱壓力（MPa） 1.6、4.0、6.4（常溫）；4.0、6.4（中溫）；0.6、4.0、6.4（低溫）
行程（mm） 16 25 40 60 100
流量特性 直線、等百分比
介質溫度 -20～200℃、-40～250℃（常溫）；-40～450℃（中溫）；-250～-60℃（低溫）；
法蘭尺寸 鑄鐵法蘭按JB/T78-94；鑄鋼法蘭按JB/T79-94

ZDLN電子式電動雙座調節閥–Kv值、行程及動作時間

公稱通徑DN（mm） 閥座直徑d（mm） 額定流量系數Kv 電動執行機構型號 輸出推力（N） 額定行程（mm） 動作時間（s）
線性 等比
20 20 6.9 6.3 381LSA-08/20 800/200 16 3.8/7.6
25 25 11 10
32 32 17 16 381LSB-30/50 3000/5000 25 7.2/14.7
40 40 27 25
50 50 44 40
65 65 69 63 381LSB-50/SC-65 5000/6500 40 23.5/14.3
80 80 110 100
100 100 176 160
125 125 275 250 381LSC-99/160 10000/16000 60 30/60
150 150 440 400
200 200 690 630

ZDLN電子式電動雙座調節閥–性能指標

項目 指標值
基本誤差％ ±2.5
回差％ 2.5
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差％ 2.5
允許泄量L/H ZDLP型：1×10-4閥額定容量

ZDLN電子式電動雙座調節閥–外形尺寸

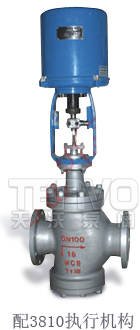

配3810電子式電動雙座調節閥實物圖

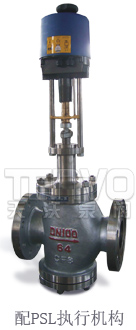

配PSL電子式電動雙座調節閥實物圖

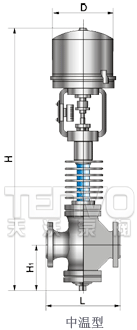

中溫型電子式電動雙座調節閥外形尺寸圖

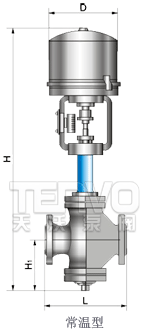

常溫型電子式電動雙座調節閥外形尺寸圖

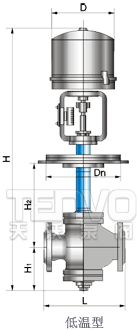

低溫型電子式電動雙座調節閥外形尺寸圖

1、常、中溫電子式電動雙座調節閥外形尺寸

公稱通徑DN（mm） L H1 H D
PN（MPa） 常溫 中溫
1.6 4.0 6.4
25 185 190 200 120 680 830 225
32 200 210 210 120 683 834 225
40 220 230 235 140 758 909 255
50 250 255 265 145 768 919 255
65 275 285 295 190 989 1152 255
80 300 310 320 210 1022 1185 255
100 350 355 370 220 1044 1207 255
125 410 425 440 270 1336 1548 310
150 450 460 475 280 1358 1570 310
200 500 560 570 320 1436 1648 310
250 640 660 670 450 1707 1947 310
300 720 735 750 465 1767 2008 310

2、低溫電子式電動雙座調節閥外形尺寸

公稱通徑DN（mm） D Dn H1 -100℃ -200℃ -250℃
H2 H H2 H H2 H
25 225 270（290） 102 500 1112 700 1312 900 1512
32 225 300（310） 105 500 1118 700 1318 900 1518
40 255 310（340） 127 500 1190 700 1390 900 1590
50 255 340（370） 132 500 1200 700 1400 900 1600
65 255 380（410） 171 600 1463 800 1663 1000 1863
80 255 410（440） 188 600 1489 800 1689 1000 1889
100 255 470（500） 200 600 1505 800 1705 1000 1905
125 310 550（590） 250 700 1842 900 2042 1100 2242
150 310 600（640） 260 700 1852 900 2052 1100 2252
200 310 720（760） 300 700 1892 900 2092 1100 2292

注：括號內數字為PN64尺寸。
