2．蝶形調節閥的工作特性

確定蝶形調節閥工作特性的過程，與一般調節閥一樣，從而可以導出蝶閥的一般固有特性曲線和工作特性曲線。圖8中給出了蝶閥的工作特性曲線族的情況。

3．利用工作特性曲線選擇調節閥

為使調節閥有效地工作，在確定工作特性和固有特性時，需要分別考慮下面兩種情況：①未給出管路系統壓力損失，也未給出起始壓力；②已知管路系統壓力損失和起始壓力。

在兩種不同的情況中，認為①是正常的。因為預先確定起始壓力和系統壓力損失，可能要求專用調節閥，或者選定的調節閥實際上不能正常工作。在實踐中，兩種情況都存在，應根據情況進行處理。可分別采用下面方法。

(1)對于情況①

1)確定△p_c100，即管線壓力損失和局部壓力損失之和。

2)確定工作特性，按工藝條件和自動化調節系統其他元件的情況，進而確定固有特性的類型。

3)確定調節閥上的壓力損失和系統壓力損失，可由選定的工作特性求出。

4)確定起始壓力，用關系式p_o100=p_v+△p_e100+△p_rl00。

(2)對于情況②

1)確定△p_c100，即管線壓力損失和局部壓力損失之和。

2)確定調節閥在最大負荷下的壓力損失，利用公式△p_{r100=po100-pv-△pc100。}

3)確定比率Ψ=△p_r100/△p_so。

4)利用比率△p_r100/△p_so來選擇調節閥的工作特性和固有特性。

4．調節閥的放大系數

在整個調節范圍內，自動化調節系統的品質指標依賴于系統的放大系數。如在整個調節范圍內，系統放大系數是個常數，則調節過程的品質指標不受放大系數的影響；如放大系數是變化的，它將影響調節過程的品質指標。

在自動化元件具有線性靜態特性曲線時，對于已設計的調節閥，在整個工作范圍內放大系數是個常數。如自動化元件具有非線性的靜態特性，則工作范圍內放大系數是變化的。由此可見，后面這個調節閥實際上是一個非線性元件。

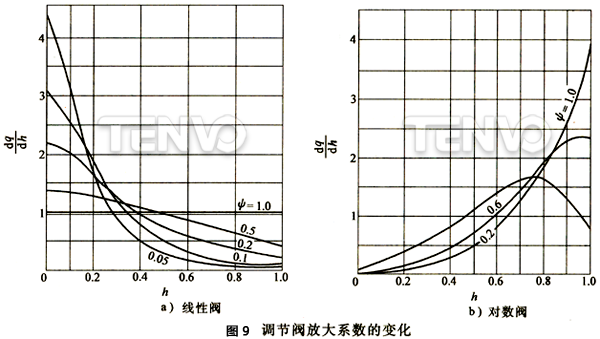

調節閥放大系數反映通過閥門的液體流量隨調節閥開度的變化，也就是導數d(q_v/q_v100)/dh，圖9示出了對于不同比率△p_{r100/△pso，線性調節閥和對數調節閥放大系數的變化。}

分析這兩個曲線圖可以看到，在極限情況下，即當管路系統的壓力損失，等于調節閥的壓力損失△p_r100時，線性調節閥的放大系數是常數。在其他所有的情況下，對于目前實際應用的調節閥，在整個開度變化范圍內，放大系數不是常數。
