ZJHP精小型氣動薄膜單座調節閥

氣動薄膜單座調節閥

型號: ZJHP

ZJHP型氣動薄膜單座調節閥采用頂導向結構，由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高度低、重量輕、裝校簡便；新型閥體結構緊湊，流體通道呈S流線型，壓降損失小流通量大，可調范圍廣，流量特性精度高。精小型氣動薄膜單座調節閥閥芯導向部分的導向面積大，具有抗振性能強的特點，具有可靠的動作特性，微小的閥座泄漏、閥座關閉性能符合GB/T4213-92標準，精小型氣動薄膜單座調節閥配用多彈簧式薄膜執行機構，具有結構小輸出力大，更適用于要求可靠性及關閉性能高的高溫、低溫及閥前后壓差不大場合下使用。

特點總結：

單座閥體精小型氣動執行器適合壓差小/流量小/泄漏小的管路

ZMP氣動薄膜單座調節閥

相同:單座閥體

不同:氣動薄膜執行器

ZAZP電動單座調節閥

相同:單座閥體

不同:DDZ型電動執行器

電子式電動單座調節閥

相同:單座閥體

不同:電子式執行器

精小型氣動薄膜單座調節閥–調節機構主要技術參數

閥座直徑mm 20 25 40 50 65 80 100 150 200
公稱通徑mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數kv 		直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
公稱壓力MPa 0.6 1.6 4.0 6.4
行　程mm 16 25 40 60
流量特性 直線、等百分比
介質溫度℃ -20～200(常溫)、-40+250-40～250（中溫型）
法蘭尺寸 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
法蘭型式 鑄鐵法蘭尺寸JB79-59，鑄鋼法蘭尺寸按JB79-59
閥體材質 PN
(MPa) 		0.6,1.6 HT200
4.0,6.0 WCB（ZG230-450）ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti
上閥蓋型式 普通式（常溫型），熱片式（中溫型）
可調 50:1

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。


單座閥體解剖示意圖

精小型氣動薄膜單座調節閥–執行機構主要技術參數

型　號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面積cm2 350 350 560 900
行　程mm 16 25 40 60
彈簧范圍KPa 20～100(標準)40～200；80～240；20～60；60～100

精小型氣動薄膜單座調節閥–性能指標

項目 指標值 項目 指標值
基本誤差％ 不帶定位器 ±5.0 始終點偏 ％ 氣關 不帶定位器 始點 ±5.0
終點 ±2.5
帶定位器 ±1.0 帶定位器 始點 ±1.0
終點 ±1.0
回差％ 不帶定位器 3.0 氣開 不帶定位器 始點 ±2.5
終點 ±5.0
帶定位器 1.0 帶定位器 始點 ±1.0
終點 ±1.0
死區％ 不帶定位器 3.0
帶定位器 0.4 允許泄漏量L/h 1×10-4×
閥額定容量
　額定行程偏差％ ±2.5

精小型氣動薄膜單座調節閥–允許壓差

開關方式 執行機構型號 彈簧范圍KPa 氣源壓力KPa 需要 公稱通徑（閥座直
20 25 40 50 65 80 100 150 200
(10) (12) (15) (20) (32) (40) (125) (150)
氣關 ZHA-22 20～100
20～100
40～200		 140
250
400		 P
R
P或R		 6.4
6.4
6.4		 6.4
6.4
6.4		 5.94
6.4
6.4		 3.34
6.4
6.4		 2.14
6.4
6.4
ZHA-23 20～100
20～100
40～200		 140
250
400		 P
R
P或R		 1.31
6.09
6.4		 0.84
3.9
5.26		 0.53
2.5
3.39
ZHA-34 20～100
20～100
40～200		 140
250
400		 P
R
P或R		 0.51
2.36
3.21		 0.33
1.56
2.12		 0.21
1.0
1.35
ZHA-45 20～100
20～100
40～200		 140
250
400		 P
R
P或R		 0.22
1.02
1.39		 0.15
0.71
0.97		 0.08
0.40
0.54
氣
開		 ZHA-22 20～100
40～200
80～240		 140
250
400		 P
P或R
P		 4.46
6.4
6.4		 3.09
6.4
6.4		 1.98
5.94
6.4		 1.11
3.34
6.4		 0.71
2.14
4.99
ZHA-23 20～100
40～200
80～240		 140
250
400		 P
P或R
P		 0.44
1.37
3.05		 0.28
0.84
1.95		 0.18
0.53
1.25
ZHA-34 20～100
40～200
80～240		 140
250
400		 P
P或R
P		 0.17
0.51
1.18		 0.11
0.33
0.78		 0.07
0.21
0.5
ZHA-45 20～100
40～200
80～240		 140
250
400		 P
P或R
P		 0.07
0.22
0.51		 0.05
0.15
0.35		 0.028
0.08
0.20

1）P－閥門定位器；R－壓力繼動器。

2）允許壓差為閥關閉P2=0狀態，△P的最大值。

3)最大壓差超過1.0MPa,閥塞、閥座表面堆焊硬質合金或改用其它材料。

精小型氣動薄膜單座調節閥–主要零件材質

零件名稱 材料 溫度范圍 備注
閥體上閥蓋 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -250～550℃
閥芯、閥座 1Cr18Ni9 -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
填料 聚四氟乙烯 -40～200℃
膜片 丁晴橡膠夾增強滌淪織物
壓縮彈簧 60Si2Mn
膜蓋 A3

精小型氣動薄膜單座調節閥–外形尺寸

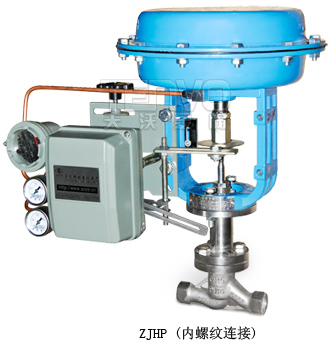

（內螺紋連接）zjhp精小型氣動薄膜單座調節閥

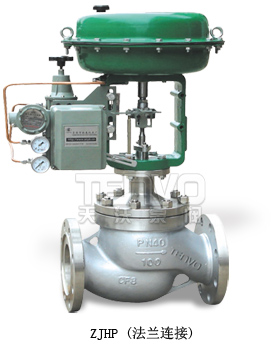

（法蘭連接）zjhp精小型氣動薄膜單座調節閥

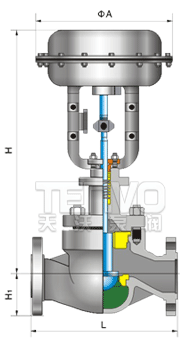

zjhp精小型氣動薄膜單座調節閥外形尺寸圖
DN L H H1 重量(Kg) φA
PN6 PN40 PN64 普通 高溫 PN6 PN16 PN40 PN64 PN6
PN16 		PN40
PN64
20 181 194 206 398 548 45 52 52 65 19 23 285
25 185 197 210 410 560 50 57 57 70 20 24 285
40 222 235 251 455 620 65 75 75 85 26 35 285
50 254 567 586 457 627 70 82 82 90 30 40 285
65 276 292 311 610 790 80 92 92 100 47 66 360
80 298 317 337 622 807 95 100 100 107 55 78 360
100 352 368 394 640 850 105 110 117 125 65 99 360
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 600 650 890 1150 160 170 187 207 175 250 470
250 730 730 100% 1203 1523 187 202 225 235 350 470 580
300 850 850 900 1234 1554 220 230 257 265 500 660 580

【ZJHP氣動薄膜調節閥的工作原理】

ZJHP氣動薄膜調節閥是自動化控制系統中儀表的執行單元，采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，可實現分程控制(段幅信號)，從而改變閥門開度位移，達到對流體介質的工藝參數精確調節控制

ZJHP氣動單座調節閥問題總匯

【ZJHP氣動單座調節閥的閥座結構是什么的？】

氣動單座調節閥為無底蓋頂導向結構,采用直通單座鑄造球形閥，單座柱塞型閥芯，流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大；由于只有一個閥座和一個柱塞形閥芯，因此密閉性能好、泄漏量小、動作靈敏；閥芯導向部分的導向面積大，具有抗振性能強等特點，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，閥桿上的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。

【ZJHP氣動薄膜調節閥有那些衍生產品？】

ZJHP氣動薄膜調節閥除了標準型外，還可以將閥芯制作成軟質密封結構(適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質)。

ZJHP氣動薄膜調節閥還有調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm；最小閥芯DN6mm。適用流體溫度有-60~+450℃；

ZJHP氣動薄膜調節閥按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。
