ZMAT、ZMBT氣動薄膜隔膜調節閥

氣動薄膜隔膜調節閥

型號: ZMAT、ZMBT

ZMAT、ZMBT氣動薄膜隔膜調節閥由多彈簧氣動薄膜執行機構和隔膜閥組成，隔膜閥體采用無填料函結構，隔膜與閥體間“山”形凸出面進行密封，無填料函結構、節流元件為彈性隔膜，閥體流道平滑；因而隔膜調節閥的流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。ZMAT/ZMBT氣動隔膜調節閥閥體襯里和隔膜均可采用耐腐蝕材料制造，適用于控制各種腐蝕性和懸浮液介質的場合。

特點總結：

調節機構為隔膜閥氣動薄膜執行器流通能力大適用懸浮液介質

電動隔膜調節閥

相同:調節機構

不同:電動執行器

氣動隔膜閥

相同:隔膜閥

不同:無調節功能

電動隔膜閥

相同:隔膜閥

不同:無調節功能

ZMAT、ZMBT氣動薄膜隔膜調節閥–主要技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100
額定流量系數Kv 8 12 16 28 60 68 90 160 300
流量特性 近似快開特性
公稱壓力MPa 1.0
鏈接型式 法蘭鏈接：PN1.0按JB78-59標準
配用執行機構型號 ZMA(B)-2 ZMA(B)-3 ZMA(B)-4
有效面積Fe(cm2) 280 400 630
行程L(mm) 10 16 25 630
作用方式 氣關式；氣開式
彈簧壓力范圍(KPa) 標準20-100，可選用40-200，20-60，60-100
供氣壓力(MPa) 標準0.14；可選用0.24
氣源接頭 M16×1.5
固有可調比R 30：1
ZMAT/ZMBT氣動薄膜隔膜調節閥

氣動薄膜隔膜調節閥結構圖

ZMAT、ZMBT氣動薄膜隔膜調節閥–主要性能

項目 技術指標
不帶定位器 帶定位器
基本誤差％ ±10 ±1.5
回差％ 8 1.5
死區％ 6 0.6
允許泄漏量 襯里材料為聚三氟乙烯隔膜材料為：氯丁橡膠，氟橡膠 10-4×閥額定容量
無襯里材料為，隔膜材料為：氯丁橡膠，氟橡膠 5×10-6×閥額定容量
可配附件 電氣定位器或電/氣轉換器 空氣過濾減壓器　電磁閥　手輪機構等
額定流量系數Kv偏差％ ±20

ZMAT、ZMBT氣動薄膜隔膜調節閥–閥體襯里和隔膜材料的組合

閥體材料 襯里材料 隔膜材料 使用溫度 適用場合
鑄鐵HT200 無 氯丁橡膠 0～65℃ 無腐蝕性介質，水及研磨劑，泥漿類介質
鑄鐵HT200 聚三氟氯乙烯 氟橡膠 -15～150℃ 強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質
鑄不銹鋼ZG1Cr18Niti 無 氟橡膠 -20～200℃ 一般酸、堿有機溶劑等介質

ZMAT、ZMBT氣動薄膜隔膜調節閥–允許壓差

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100
額定流量系數Kv 8 12 16 28 60 67 90 160 300
公稱壓力(MPa) 1.0
配用執行機構型號 ZMA(B)-2 ZMA(B)-3 ZMA(B)-4
關閉時允許最大壓力MPa 信號壓力MPa P2=0 120 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05
140 1.0 1.0 0.80 0.80 0.60 0.4 0.4 0.2 0.10
P1=P2 120 0.45 0.45 0.20 0.20 0.15 0.1 0.1 0.05 0.02
140 0.9 0.9 0.40 0.40 0.30 0.2 0.2 0.1 0.05

ZMAN、ZMBN氣動薄膜隔膜調節閥–外形尺寸

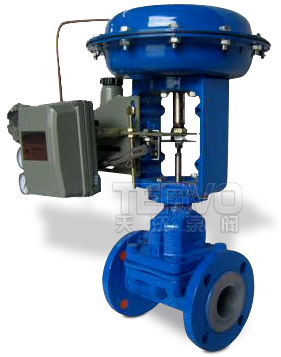

ZMAT、ZMBT氣動薄膜襯氟隔膜調節閥

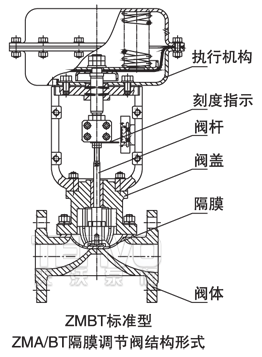

ZMAT、ZMBT隔膜調節閥結構形式圖

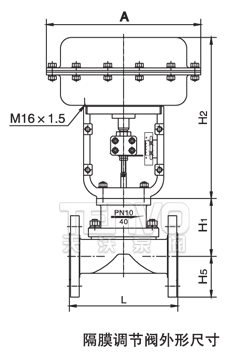

ZMAT、ZMBT隔膜調節閥外形尺寸圖
公稱通徑DN(mm) 外形安裝尺寸
A H H1 L
ZMAT型 ZMBT型
15 280 479 532 47.5 140
20 479 532 52.5 145
25 479 532 57.5 155
32 325 538 617 67.5 165
40 553 632 72.5 190
50 562 641 80 210
65 410 754 855 90 240
80 100% 876 97.5 270
100 857 958 107.5 335
