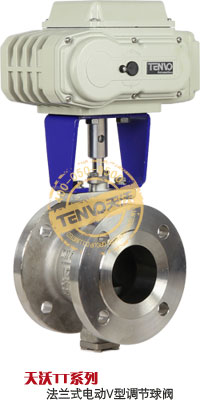

電動V型球閥
型號: ZDRV、VQ940F、VQ940H、VQ970F、VQ970H
【設計標準】
1、法蘭標準：GB/T9113.1-2000
JB/T79.1-1994
HG20592-1997
ASME B 16.5
EN 1092-1：2001
2、壓力-溫度額定值：GB/T12224-2007
ASME B 16.34
ISO7005-1
3、結構長度：a、對夾式：特殊尺寸；
b、法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2;
4、適應溫度范圍：a、常溫型：-29℃～120℃
b、中溫型：-29℃～200℃
c、高溫型：-29℃～300℃
5、密封與強度試驗標準：
強度及密封試驗標準：GB/T 4213-2007；
密封等級：GB/T 4213-2007 V級；
強度試驗壓力是按公稱壓力的1.5倍，閥座密封試驗壓力是按使用最大壓差的1.1倍壓力進行，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。
閥座最大允許泄漏量
| 規格 | 硬密封閥座 | 軟密封閥座 |
| DN25(1″) | 1.50ml/min | 0.15ml/min |
| DN32(1-1/4″) | 1.80ml/min | 0.20ml/min |
| DN40(1-1/2″) | 2.40ml/min | 0.24ml/min |
| DN50(2″) | 3.00ml/min | 0.3ml/min |
| DN65(2-1/2″) | 3.90ml/min | 0.39ml/min |
| DN80(3″) | 4.80ml/min | 0.48ml/min |
| DN100(4″) | 6.00ml/min | 0.60ml/min |
| DN125(5″) | 7.50ml/min | 0.75ml/min |
| DN150(6″) | 9.00ml/min | 0.90ml/min |
| DN200(8″) | 12.00ml/min | 1.20ml/min |
| DN250(10″) | 15.00ml/min | 1.50ml/min |
| DN300(12″) | 18.00ml/min | 1.80ml/min |
| DN350(14″) | 21.00ml/min | 2.10ml/min |
| DN400(16″) | 24.00ml/min | 2.40ml/min |

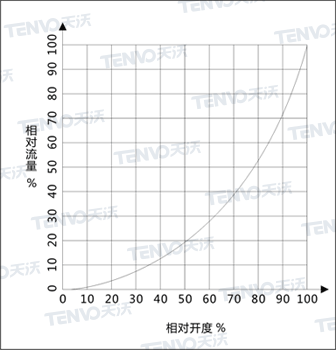

【流量特性】
標準產品CV值表
| 規格 | 硬密封閥座 | 軟密封閥座 |
| DN25(1″) | 45 | 26 |
| DN32(1-1/4″) | 70 | 50 |
| DN40(1-1/2″) | 110 | 70 |
| DN50(2″) | 180 | 120 |
| DN65(2-1/2″) | 280 | 220 |
| DN80(3″) | 420 | 340 |
| DN100(4″) | 620 | 520 |
| DN125(5″) | 920 | 810 |
| DN150(6″) | 1320 | 1100 |
| DN200(8″) | 2150 | 1800 |
| DN250(10″) | 3250 | 2800 |
| DN300(12″) | 4680 | 4100 |
| DN350(14″) | 6580 | 5800 |
| DN400(16″) | 8900 | 7600 |
電動V型調節球閥–標準技術參數
閥體
型式：直通型鑄造球閥
閥尺寸：DN25～300
額定壓力：PN16～PN100
連接形式：對夾式（DN25～50）
法蘭式（DN65～300）
法蘭標準：鋼制法蘭按GB9113-2000，
JB/T79-94
密封面型式：PN16為凸面
PN40、63為凹凸面
法蘭端面距：按GB12221-89
材料：ZG230～450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：按閥芯是否偏心分
無偏心V型球閥、偏心V型球閥
按密封圈材料分
增強聚四氟乙烯軟密封
（-20℃～+180℃）
對位聚苯軟密封
（-20℃～+300℃）
金屬堆焊司太立合金硬密封
（-40℃～+450℃）
按閥體結構分
夾套型
夾套保溫型夾套載熱體接口Rp3/4″
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，
柔性石墨填料
墊片：型式：齒型和平型
材料：F4/改性F4，
不銹鋼+石墨
執行機構
型式：TT系列、QT系列
閥作用：正作用，反作用
控制動作：比例控制
電源：AC100、200、220V、50/60Hz
轉角：90°
功耗：65/70/200/350W
輸入信號：4-20mADC或1-5VDC
輸出信號：4-20mADC
絕緣電阻：100MΩ（500VDC）
耐電壓：1500VAC1分鐘
外殼材料：鋁合金壓鑄
外殼防護：IP55
電機保護：過熱保護器（自動恢復型）
配線接口：G1/4×2
環境溫度：-25℃～+55℃
環境濕度：10～90%RH
伺服控制盒：全半導體，樹脂澆鑄
手動裝置：手輪（QT系列）
可卸式扳手（TT系列）

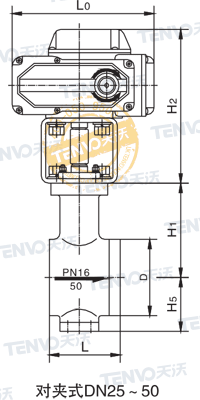

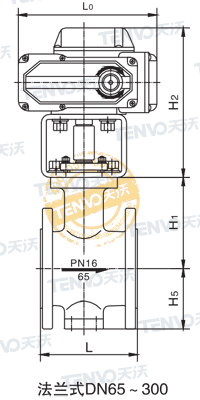

TT系列電動V型球閥外形尺寸表
| DN(mm) | L0 | L | D | H1 | H2 | H3 |
| 25 | 207 | 50 | 64 | 101 | 178 | 67 |
| 32 | 207 | 55 | 74 | 111 | 187 | 72 |
| 40 | 207 | 60 | 82 | 121 | 187 | 77 |
| 50 | 207 | 75 | 100 | 126 | 204 | 82 |
| 65 | 256 | 145 | / | 136 | 235 | 95 |
| 80 | 256 | 165 | / | 146 | 235 | 105 |
| 100 | 256 | 194 | / | 151 | 245 | 130 |
| 125 | 256 | 210 | / | 176 | 245 | 155 |
| 150 | 380 | 229 | / | 196 | 285 | 170 |
| 200 | 380 | 243 | / | 216 | 322 | 210 |
| 250 | 380 | 297 | / | 300 | 322 | 245 |
| 300 | 380 | 338 | / | 385 | 345 | 280 |
