ZDLQ、ZDLX電動三通調節閥

電子式電動三通調節閥

型號: ZDLQ、ZDLX

ZDLQ、ZDLX電子式電動三通合流/分流調節閥主要用于將一股進口流體分成二股出口流體或者二股進口流體合成一股出口流體，即ZDLQ電動三通合流調節閥和ZDLX電動三通分流調節閥，在某些場合可以替代兩個二通閥和三個三通接管而得到廣泛應用，常用于熱交換器的兩相調節及簡單的配比調節。

天沃公司生產的電子式電動三通合流/分流調節閥標配為3810系列執行機構，如果客戶注明需求，也可以裝配3610系列、PSL系列等執行機構以及國外進口執行器。

特點總結：

三通結構電動執行器分流或合流兩相調節或配比調節

氣動三通調節閥

相同:三通結構/調節模式

不同:氣動執行器

三通球閥

相同:三通

不同:球閥類

三通隔膜閥

相同:三通

不同:隔膜閥類

ZDLQ三通合流調節閥、ZDLX三通分流調節閥–主要技術參數

公稱通徑mm 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流 25 32 40 50 65 80 100 125 150 200 250 300
閥座通徑mm 26 32 40 50 65 80 100 125 150 200 250 300
額定流量系數kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1260
分流 8.5 13 21 34 53 85 135 210 340 535 800 1260
公稱壓力(MPa) 0.6,1.6， 2.5， 4.0， 6.4
行程 16 25 40 60 100
流量特性 直線
工作溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式 三通雙座鑄造球型閥
上閥蓋型式 普通式（常溫），散熱片式（中溫），長頸式（低溫）

注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與天沃公司商洽定制

ZDLQ三通合流調節閥、ZDLX三通分流調節閥–Kv值、行程及動作時間

公稱通徑DN（mm） 閥座直徑d（mm） 額定流量系數Kv 電動執行機構型號 輸出推力（N） 額定行程 動作時間
合流型 分流型
25 25 8.5 可用合流結構代替 381LSA-08 381LSA-20 800/2000 16 3.8/7.6
32 32 13 381LSB-30 381LSB-50 3000/5000 25 7.2/14.7
40 40 21
50 50 34
65 65 53 381LSB-50 381LSC-65 5000/6500 40 23.5/14.3
80 80 85 85
100 100 135 135
125 125 210 210 381LSC-99 381LSC-160 10000/16000 60 30/60
150 150 340 340
200 200 535 535

ZDLQ三通合流調節閥、ZDLX三通分流調節閥–性能指標

項目 指標值
基本誤差％ ±2.5
回差％ 2.5
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差％ 2.5
允許泄量L/H ZDLP型：1×10-3閥額定容量

ZDLQ三通合流調節閥、ZDLX三通分流調節閥–外形尺寸

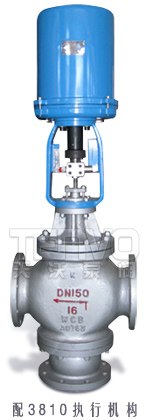

配3810三通分流調節閥實物圖

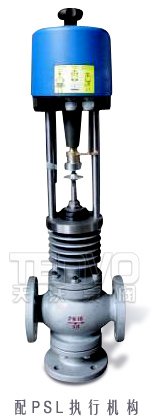

配PSL三通合流調節閥實物圖

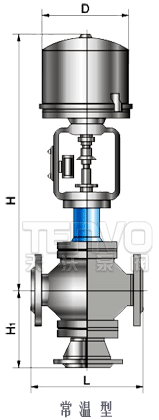

常溫型三通分流調節閥外形尺寸圖

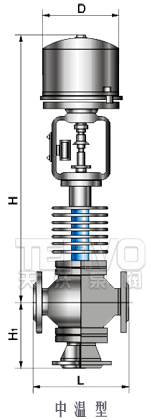

中溫型三通合流調節閥外形尺寸圖

1、ZDLQ三通合流調節閥外形尺寸

公稱通徑DN（mm） L 行程 D H1 H
PN（MPa） PN（MPa） 常溫 中溫
4.0 6.4 4.0 6.4
25 190 200 16 225 150 160 555 707
32 210 210 16 225 160 170 561 709
40 230 235 25 225 170 180 660 812
50 255 265 25 225 190 200 675 827
65 285 295 40 255 220 220 863 1027
80 310 320 40 255 230 240 868 1032
100 355 370 40 255 250 260 872 1036
125 425 440 60 255 300 300 905 1120
150 460 475 60 255 320 320 920 1135
200 560 570 60 255 380 380 950 1165
250 660 670 100 415 474 474 1203 1440
300 740 770 100 415 585 585 1265 1502

2、ZDLX三通分流調節閥外形尺寸

公稱通徑DN（mm） L 行程 D H1 H
PN（MPa） PN（MPa）
4.0 6.4 4.0 6.4
80 310 320 40 255 250 260 885
100 355 370 40 255 275 285 897
125 425 440 60 255 320 320 931
150 460 475 60 255 340 340 945
200 560 570 60 255 400 400 979
250 660 670 100 415 540 540 1268
300 740 770 100 415 612 612 1294
