ZMAN、ZMBN型氣動薄膜雙座調節閥

氣動薄膜雙座調節閥

型號: ZMAN、ZMBN

ZMAN、ZMBN型氣動薄膜雙座調節閥是有兩個閥座，流體通過閥芯與兩個閥座之間的上下密封面流出，因而流通能力大，不平衡力小，具有結構簡單、允許壓差大、動作可靠等優點，適用于流量大，壓差大，泄漏量要求不高、密封要求不嚴的場合。在石油、化工、冶金、電站等工業部門，它和調節閥等其它儀表配合，控制氣體、液體、蒸汽等介質，使流量、壓力、溫度和液位等參數得到調節閥，從而實現生產過程自動化。

特點總結：

雙座閥體氣動薄膜執行器壓差大/流量大/泄漏大

精小型氣動薄膜雙座調節閥

相同:雙座閥體

不同:精小型氣動執行器

ZDLN電子式電動雙座調節閥

相同:雙座閥體

不同:電子式電動執行器

ZAZN電動雙座調節閥

相同:雙座閥體

不同:DKZ型電動執行器

ZMAN、ZMBN調節閥–主要技術參數

公稱通徑mm 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數kv 10 16 25 40 63 100 160 250 400 630 1000 1600
公稱壓力MPa 0.6 1.6 4.0 6.4（常溫型） 4.0 6.4（中溫型）
行　程mm 16 25 40 60 100
流量特性 直線、等百分比
介質溫度℃ -15～200、-40～+250(常溫型)、-40～450（中溫型）
法蘭尺寸 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式 法蘭密封面型式按JB77，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
閥體 材質 PN (MPa) 1.6MPa HT200
4.0、6.4MPa WCB、ZG1Cr18Ni9Ti
閥芯材質 1Cr18Ni9
上閥蓋型式 普通式（常溫型），熱片式（中溫型）
可調比 30:1

ZMAN、ZMBN調節閥–執行機構主要技術參數

型號 ZMA(B)-2 ZMA(B)-3 ZMA(B)-4 ZMA(B)-5 ZMA(B)-6
有效面積cm2 280 400 630 1000 1600
行程mm 16 25 40 60 100
彈簧范圍KPa 20～100、40～200、20～60、60～100、80～240

ZMAN、ZMBN調節閥–主要技術性能指標

項目 指標值
基本誤差％ 不帶定位器 ±5.0
帶定位器 ±1.0
回差％ 不帶定位器 3.0
帶定位器 1.0
死區％ 不帶定位器 3.0
帶定位器 0.4
允許泄漏量L/h 1×10-3×閥額定容量

ZMAN、ZMBN調節閥–允許壓差

氣源壓力MPa 彈簧范圍KPa 公稱通徑mm
25 32 40 50 65 80 100 125 150 200 250 300
0.14 20～100 5.4 4.4 4.9 3.8 4.7 3.6 2.8 3.75 2.7 2.15 2.0 1.7
0.24 40～200 10.8 8.8 9.8 7.6 9.4 7.2 5.6 7.5 5.4 4.3 4.0 3.4

注：使用條件為閥桿在介質流出端，關閉時P2=0。

ZMAN、ZMBN調節閥–外形尺寸

可配附件：定位器、空氣過濾減壓器、壓力表、手輪、電磁閥、限位開關、電/氣轉換器等

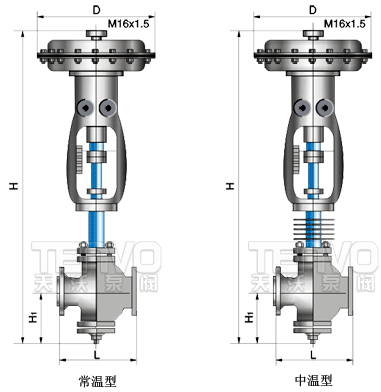

ZMAN、ZMBN調節閥結構圖
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300
D 280 280 325 325 410 410 410 495 495 495 600 600
L PN16 185 200 220 250 275 300 350 410 450 550 640 720
PN40 190 210 230 255 285 310 355 425 460 560 660 735
PN64 200 210 235 265 295 320 370 440 475 570 670 750
H 常溫型 565 570 645 650 775 885 900 1050 1060 1105 1516 1541
中溫型 715 720 775 790 1030 1050 1060 1265 1275 1320
H1 120 120 140 145 190 210 220 270 280 320 440 475
