氣動V型球閥
型號: ZSHV、VQ640F、VQ640H、VQ670F、VQ670H

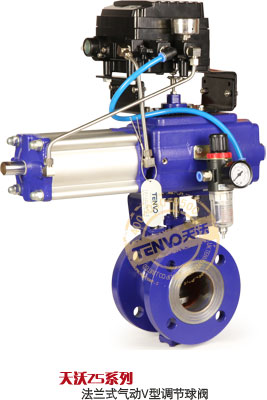

ZSHV型氣動V型調節球閥是一種旋轉型調節球閥，可選用天沃ZS系列曲臂活塞式執行器(推薦)，或AT、GT等系列氣動執行器，與閥門定位器配套使用，可實現比例調節。氣動V型調節球閥閥體流道阻力小，流量系數大，1/4球面V形開口閥芯提供近似等百分比流量特性。調節球閥配用氣動活塞式執行機構輸出力巨大，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節和切斷，以達到生產過程一定的規范進行。
氣動執行器：
天沃氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，ZS系列曲臂活塞式執行器控制精度高，回差和死區小，控制過程靈敏度高，詳情請瀏覽：ZS系列氣動執行器
附件選擇：
調節型V型球閥：閥體+支架+氣動執行器+電氣閥門定位器+空氣過濾器
開關型V型球閥：閥體+支架+氣動執行器+電磁閥+限位開關+空氣過濾器
【設計標準】
1、法蘭標準：GB/T9113.1-2000
JB/T79.1-1994
HG20592-1997
ASME B 16.5
EN 1092-1：2001
2、壓力-溫度額定值：GB/T12224-2007
ASME B 16.34
ISO7005-1
3、結構長度：a、對夾式：特殊尺寸；
b、法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2;
4、適應溫度范圍：a、常溫型：-29℃～120℃
b、中溫型：-29℃～200℃
c、高溫型：-29℃～300℃
5、密封與強度試驗標準：
強度及密封試驗標準：GB/T 4213-2007；
密封等級：GB/T 4213-2007 V級；
強度試驗壓力是按公稱壓力的1.5倍，閥座密封試驗壓力是按使用最大壓差的1.1倍壓力進行，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。
閥座最大允許泄漏量
| 規格 | 硬密封閥座 | 軟密封閥座 |
| DN25(1″) | 1.50ml/min | 0.15ml/min |
| DN32(1-1/4″) | 1.80ml/min | 0.20ml/min |
| DN40(1-1/2″) | 2.40ml/min | 0.24ml/min |
| DN50(2″) | 3.00ml/min | 0.3ml/min |
| DN65(2-1/2″) | 3.90ml/min | 0.39ml/min |
| DN80(3″) | 4.80ml/min | 0.48ml/min |
| DN100(4″) | 6.00ml/min | 0.60ml/min |
| DN125(5″) | 7.50ml/min | 0.75ml/min |
| DN150(6″) | 9.00ml/min | 0.90ml/min |
| DN200(8″) | 12.00ml/min | 1.20ml/min |
| DN250(10″) | 15.00ml/min | 1.50ml/min |
| DN300(12″) | 18.00ml/min | 1.80ml/min |
| DN350(14″) | 21.00ml/min | 2.10ml/min |
| DN400(16″) | 24.00ml/min | 2.40ml/min |
【流量特性】
標準產品CV值表
| 規格 | 硬密封閥座 | 軟密封閥座 |
| DN25(1″) | 45 | 26 |
| DN32(1-1/4″) | 70 | 50 |
| DN40(1-1/2″) | 110 | 70 |
| DN50(2″) | 180 | 120 |
| DN65(2-1/2″) | 280 | 220 |
| DN80(3″) | 420 | 340 |
| DN100(4″) | 620 | 520 |
| DN125(5″) | 920 | 810 |
| DN150(6″) | 1320 | 1100 |
| DN200(8″) | 2150 | 1800 |
| DN250(10″) | 3250 | 2800 |
| DN300(12″) | 4680 | 4100 |
| DN350(14″) | 6580 | 5800 |
| DN400(16″) | 8900 | 7600 |

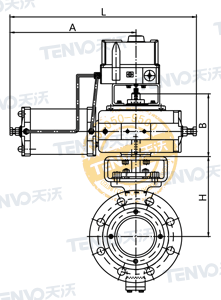

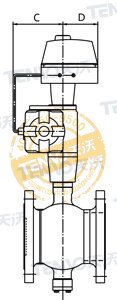

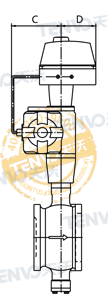

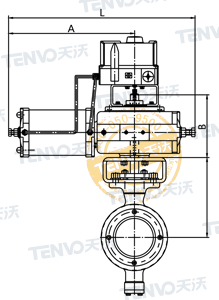

ZS系列雙作用氣動V型球閥外形尺寸
| DN | A | L | B | H | C | D | D1 |
| 25 | 270 | 390 | 140 | 133 | 105 | 85 | 85 |
| 32 | 270 | 390 | 140 | 138 | 105 | 85 | 85 |
| 40 | 275 | 395 | 140 | 140 | 115 | 85 | 85 |
| 50 | 275 | 395 | 140 | 150 | 115 | 85 | 85 |
| 65 | 296 | 440 | 150 | 165 | 125 | 85 | 85 |
| 80 | 300 | 445 | 150 | 178 | 135 | 85 | 90 |
| 100 | 300 | 445 | 150 | 190 | 135 | 85 | 102 |
| 125 | 343 | 507 | 155 | 205 | 155 | 85 | 97 |
| 150 | 343 | 507 | 155 | 235 | 170 | 85 | 129 |
| 200 | 418 | 617 | 190 | 265 | 200 | 85 | 123 |
| 250 | 502 | 742 | 224 | 317 | 260 | 92 | 149 |
| 300 | 520 | 760 | 224 | 362 | 280 | / | 148 |
| 350 | 605 | 900 | 277 | 437 | 330 | / | 179 |
| 400 | 620 | 900 | 277 | 492 | 330 | / | 180 |
ZSHV氣動V型調節球閥–標準技術參數
閥體
型式：直通型鑄造球閥
閥尺寸：DN25～300
額定壓力：PN16～PN100
連接形式：對夾式（DN25～50）
法蘭式（DN65～300）
法蘭標準：鋼制法蘭按GB9113-2000，
JB/T79-94
密封面型式：PN16為凸面
PN40、63為凹凸面
法蘭端面距：按GB12221-89
材料：ZG230～450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式：按閥芯是否偏心分
無偏心V型球閥、偏心V型球閥
按密封圈材料分
增強聚四氟乙烯軟密封
（-20℃～+180℃）
對位聚苯軟密封
（-20℃～+300℃）
金屬堆焊司太立合金硬密封
（-40℃～+450℃）
按閥體結構分
夾套型
夾套保溫型夾套載熱體接口Rp3/4″
壓蓋型式：壓板式
填料：V型聚四氟乙烯填料，
柔性石墨填料
墊片：型式：齒型和平型
材料：F4/改性F4，
不銹鋼+石墨
閥內組件
閥芯：1/4球面等百分比特性V型缺口閥芯
密封圈：球型密封面
材料：軟密封：增強聚四氟乙烯/對位聚苯
硬密封：金屬堆焊司太立合金
執行機構

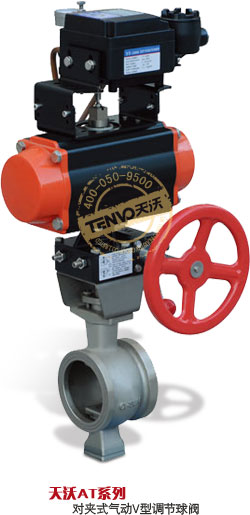

型式：氣動活塞式執行機構（GT、AT系列）
閥作用：單作用（彈簧復位）氣開式和氣關式
雙作用（雙氣缸）
供氣壓力：0.4～0.6MPa
閥作用（閥芯正裝）
單作用（配單作用執行機構）
氣關時，當氣源故障時，執行機構彈簧將閥打開
氣開時，當氣源故障時，執行機構彈簧將閥關閉
雙作用（配雙作用執行機構）
附件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，
限位開關，電磁閥，閥位傳送器，
繼動器，保位閥，其它
性能
可調范圍：100：1
閥座泄漏率（對于額定Kv值%）：
金屬密封：小于0.01%或0.001%
（ANSIB16.104-1976Ⅳ級）
軟密封：小于0.00001%以下
（ANSIB16.104-1976Ⅳ級）
回差：小于全行程的1% （帶定位器）
小于全行程的3%～5% （不帶定位器）
基本誤差：小于全行程的±1% （帶定位器）
小于全行程的±5% （不帶定位器）
