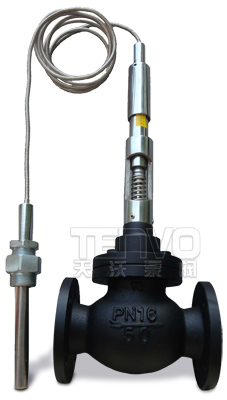

自力式溫度調節閥
型號: ZZWP
ZZWP自力式溫度調節閥也稱溫控閥，是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源（電控型除外），利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門的非腐蝕性的液體、氣體和蒸汽等管路。
特點總結：
外部傳感器與控制閥組成自力式或電控型溫度控制
ZZWP自力式溫度調節閥–工作原理
自力式溫度調節閥按用途可分為：加熱用溫度調節閥、冷卻用溫度調節閥、三通合流溫度調節閥、三通分流溫度調節閥。不同用途的自力式溫度調節閥的工作原理大體相同，都是利用感溫液體受熱膨脹、遇冷收縮及液體不可壓縮的原理進行調節。
下面以加熱用溫度調節閥為例，結合工作原理示意圖說明其工作過程：將溫度傳感器插入被控介質中，當被控介質溫度升高時，感溫液體膨脹，作用力克服彈簧阻力，推動閥芯向下移動，閥門趨于關閉，從而減少熱媒介質流量；反之，當被控介質溫度低于設定值時，感溫液體收縮，彈簧復位推動閥芯開啟，增加熱媒介質流量，使被控介質溫度趨于升高。循環往復，從而使被控介質溫度始終保持在設定溫度值的允許范圍內。
自力式電控溫度調節閥是以電子式電動執行器為控制機構，反應速度更快，精度更高，性能更加可靠。
ZZWP自力式溫度調節閥–Kv230調節機構技術參數
| 公稱直徑 DN |
Kvs值 （M3/h） |
行程 （mm） |
Z值，根據 VDMA2422標準 |
PN16時的最大壓差 △Pmax（MPa） |
PN40時的最大壓差 △Pmax（MPa） |
允許泄漏量 （在規定試驗條件下） |
|
| 硬密封 | 軟密封 | ||||||
| 15 | 4 | 6 | 0.6 | 1.6 | 2.0 | 4×10-4× 閥門額定容量 |
10氣泡/分 |
| 20 | 6.3 | 6 | 0.6 | ||||
| 25 | 8 | 6 | 0.6 | ||||
| 32 | 16 | 8 | 0.55 | ||||
| 40 | 20 | 10 | 0.55 | ||||
| 50 | 32 | 12 | 0.5 | ||||
| 65 | 50 | 12 | 0.5 | 20氣泡/分 | |||
| 80 | 80 | 18 | 0.45 | ||||
| 100 | 125 | 20 | 0.4 | 1.5 | 1.5 | ||
| 125 | 160 | 20 | 0.35 | ||||
ZZWP自力式溫度調節閥–溫控器主要技術參數
| 類型 | Xs設定范圍內（℃） | 時間常數（S） | 傳感器處允許的最高溫度（℃） | 溫控器處的環境溫度（℃） | 公稱壓力：傳感器，侵入式套管（PN） | 溫度傳感器 | 傳感器介質 | 傳感器材料 | 侵入式套管材料 | 溶液罩式傳感器連接尺寸 | 超溫保護 | 毛細管長度 | 控制精度 |
| D06 | 120（加侵入式套管） | 高于設定100℃ | 0～70 | 4.0MPa | 光滑傳感器Φ24×380 | 硅油 | 黃銅，銅 | 黃銅，鍍鎳，不銹鋼 | R1″ | 超過設定點100℃以內 | 3（標準型） 5 10 15 |
±1.5℃ | |
| D17 | 20 | 螺旋傳感器Φ30×500 | 銅，螺旋鍍鎳 | 無侵入式管套 |
※溫控器是溫度調節機構的執行器（電控型除外），它是根據液體的不可壓縮和熱脹冷縮原理進行工作，溫控器有兩種型號多種溫度控制范圍可供選擇。
ZZWP自力式溫度調節閥–使用介質與溫度的關系
| 閥體材質 | 公稱壓力（MPa） | 介質溫度℃ | |||||||
| ≤150 | ≤200 | ≤250 | ≤300 | ≤350 | ≤400 | ≤425 | ≤450 | ||
| 最大工作壓力） | |||||||||
| HT200 | 1.0 | 1.0 | |||||||
| 1.6 | 1.6 | 1.5 | |||||||
| ZG230-450 | 1.6 | 1.57 | 1.52 | 1.44 | 1.28 | 1.12 | 0.88 | 0.72 | |
| ZG1Cr18Ni9Ti | 1.6 | 1.6 | 1.6 | 1.4 | 1.25 | 1.1 | 1.0 | 0.9 | 0.75 |
| ZG0Cr18Ni12Mo2Ti | 4.0 | 4.0 | 4.0 | 3.6 | 3.2 | 2.8 | 2.5 | 2.2 | 1.9 |
| 6.4 | 6.4 | 6.4 | 5.6 | 5.0 | 4.5 | 4.0 | 3.6 | 3.0 | |

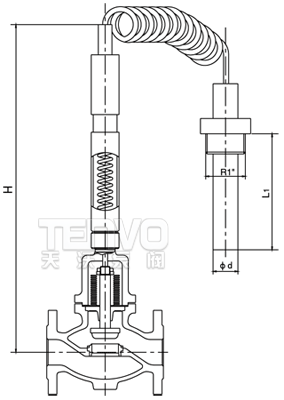

ZZWP自力式溫度調節閥–外形尺寸

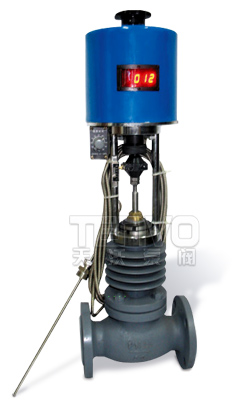

自力式電控溫度調節閥
| DN | H | Kg | 溫包尺寸Φd×L1 | 連接尺寸 | |
| D06 | D17 | ||||
| 15 | 502 | 130 | Φ24×380 | Φ30×500 | R1″ |
| 20 | 502 | 150 | |||
| 25 | 528 | 160 | |||
| 32 | 528 | 180 | |||
| 40 | 530 | 200 | |||
| 50 | 530 | 230 | |||
| 65 | 565 | 290 | |||
| 80 | 565 | 310 | |||
| 100 | 670 | 350 | |||
| 125 | 670 | 400 | |||
自力式溫度調節閥的補充說明
自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。
自力式溫度調節閥按用途可按用途分為加熱型和冷卻型。適用于非腐蝕性的液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）； 當被控介質溫度升高，控制閥門開啟（冷卻型）。
自力式溫度調節閥按閥體結構還可分為：ZZWP(單座閥體結構）、ZZWN（雙座閥體結構）、ZZWM（套筒閥體結構）。
