ZZYP自力式壓力調節閥

自力式壓力調節閥

型號: ZZYP、ZZYM、ZZYN

ZZYP自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。自力式壓力調節閥最大特點，能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。自力式壓力調節閥采用快開流量特征，動作靈敏，密封性能好，因而廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液體及蒸汽介質減壓、穩壓（用于閥后壓力調節），或泄壓、穩壓（用于閥前壓力調節）的自動控制。

特點總結：

無需外加能源最常用的自力式調節閥蒸汽/液體/空氣均可完美替代減壓閥

V230自力式壓力調節閥

相同:自力式/壓力調節

不同:性能表現更佳

自力式微壓調節閥

相同:自力式/壓力調節

不同:控制微小壓力

指揮器操作型自力式壓力調節閥

相同:自力式/壓力調節

不同:帶指揮器/控制精度更高

ZZY系列自力式壓力調節閥-實物展示

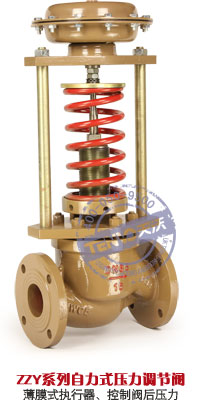

ZZYP薄膜式閥后型自力式壓力調節閥

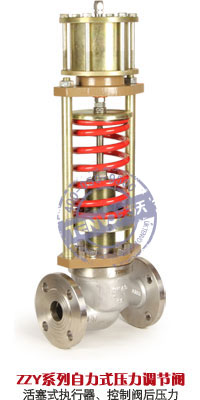

ZZYP活塞式閥后型自力式壓力調節閥

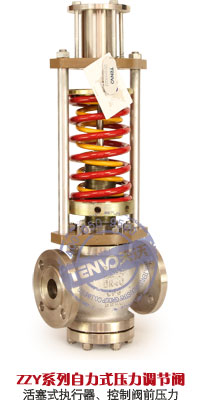

ZZYP活塞式閥閥前型自力式壓力調節閥

ZZY系列自力式壓力調節閥–主要技術參數

1、主要技術參數和性能指標

公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
額定行程mm 8 10 14 20 25 40 50 60 70
公稱壓力PN（MPa） 1.6、4.0、6.4
壓力調節范圍（KPa） 15-50;40-80；60-100；80-140；120-180；160-220；200-260；240-300；
280-350；330-400；380-450；430-500；480-560；540-620；600-700
680-800；780-900；880-1000；600-1500；1000-2500
流量特性 快開
調節精度% ±5
使用溫度℃ ≤350
允許泄漏量 硬密封（L/h） 單座：≤10-4閥額定容量（Ⅳ級；雙座、套筒：≤5×10-3閥額定容量（Ⅱ級）
軟密封（ml/h） 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 11.60
減壓比 最大 10
最小 1.25

2、閥后壓力調節閥，其閥前壓力與閥后壓力的關系

自力式壓力調節閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后壓力調節閥，為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值。

閥前壓力KPa 30 50 100 150 200 250 300 350 400 450 500 550 600
閥后壓力KPa 15-24 15-40 15-80 15-120 20-160 25-200 30-240 35-280 40-320 45-360 50-400 55-440 60-480
閥前壓力KPa 650 700 750 800 850 900 950 1000 1250 1500 2000 2500 3000
閥后壓力KPa 65-520 170-560 75-600 80-640 85-680 90-720 95-760 100-800 125-1000 150-1200 200-1600 250-2000 300-2400

ZZY系列自力式壓力調節閥–外形尺寸

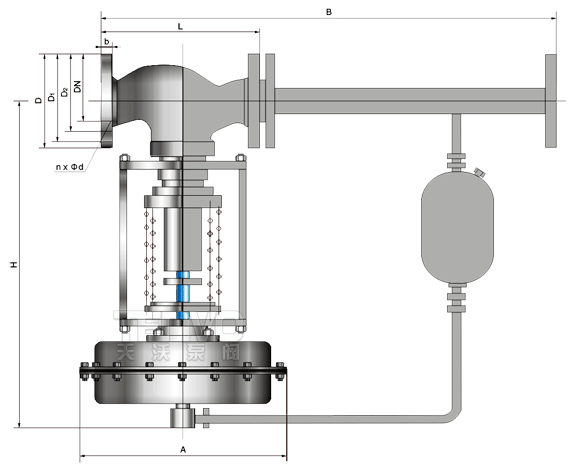

ZZYP自力式壓力調節閥結構圖
公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法蘭接管尺寸B 383 512 603 862 1023 1380 1800 2000 2200
法蘭端面距L 150 160 180 200 230 290 310 350 400 480 600 730 850
壓力調節范KPa 15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
130-300 H 455 500 520 690 760 800 870 880 900 950
A 176 230
280-500 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
重量KG 26 37 42 72 90 114 130 144 180 200 250
導壓管接頭螺紋 M161.5

ZZY系列自力式壓力調節閥–工作原理

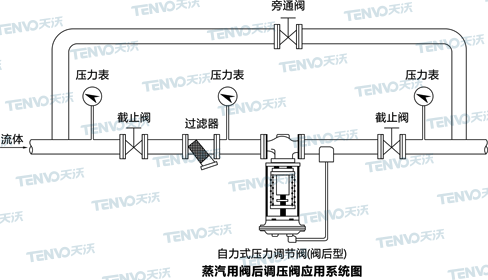

蒸汽用閥后自力式壓力調節閥應用系統圖

用于控制閥后壓力調壓閥的作用方式為壓閉型。其原理如下：介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到減壓、穩壓之目的。如閥后壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度減小，直至閥后壓力下降到設定值為止。同理，如閥后壓力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度增大，直到閥后壓力上升到設定值為止。

用于控制閥前壓力的調壓閥，閥的作用方式為壓開型。其原理如下：質由箭頭方向流入閥體，另一路經冷凝器（介質為蒸汽時使用）冷卻后，被引入執行機構作用于膜片上，使閥芯隨之發生相應的位移，達到泄壓、穩壓之目的。如閥前壓力增加，作用于膜片上的力增加，壓縮彈簧，帶動閥芯，使閥門開啟度增大，直至閥前壓力下降到設定值為止。同理，如閥前力降低，作用在膜片上的力減小，由彈簧的反作用力，帶動閥芯，使閥門開啟度減小，直到閥后壓力上升到設定值為止。

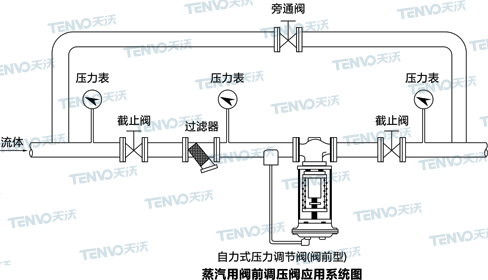

蒸汽用閥前自力式壓力調節閥應用系統圖

ZZYP自力式壓力調節閥–注意事項

1、附設隔溫冷凝罐可在≤350℃溫度下使用

2、壓力調節范圍分段，控制壓力應盡量選取在調節范圍中間值

ZZYP自力式壓力調節閥的補充說明

ZZYP自力式壓力調節閥的閥座結構有：?jiǎn)巫╖ZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；

ZZYP自力式壓力調節閥的作用形式有：減壓用-閥后壓力調節（型號中以字母B表示）；泄壓用-閥前壓力調節（型號中以字母K表示）。

ZZYP自力式壓力調節閥執行機構有：薄膜式、活塞式二種；

產品公稱壓力等級有PN16、40、64；

泄流量等級有II級、IV級和VI級三檔；

壓力分段調節從15~2500kpa。可按需要組合滿足用戶工況要求。

ZZYP自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。壓力分段范圍細且互相交叉，調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節，閥前壓力與閥后壓力之比可為10:1~10:8。橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。采用壓力平衡機構，使調節閥反映靈敏、控制精確。廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
