通過調節閥的靜態工作特性，可以了解流量q_v與開度H的函數關系，即

應當注意的是，靜態工作特性的定義并不象固有特性那樣，規定閥門上的壓力損失是常數的限制條件。它是管路系統、閥門類型和尺寸的函數。

1．沒有分支的管路系統

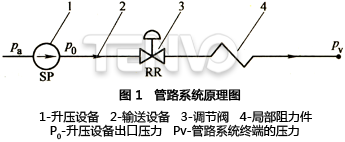

圖1所示為管路系統的原理圖。這個系統的壓力損失分為：調節閥上的壓力損失△p_r；管道上的壓力損失△p_e；升壓設備內部的壓力損失△p_sio令壓力損失△p_e和△p_si之和為△p_L，即

壓力損失△p_L的增加與流量q_v的平方成正比，對應的關系式為

在式中，K_L是系統的流量系數，考慮上面所指出的，整個管路系統的壓力損失△p_so由△p_L和△p_r組成，即

將△p_r和△P1的關系式()和式(2)代入式(3)，得

經過運算而獲得

假設不改變流動方式，而且介質是不可壓縮的。對于閥門完全打開的位置，即當變量(q_v，△p_r，△p_L，K_v)取下角標100時，則可寫成下式：

兩式相比而獲得下式：

按所作的假設，調節閥的開度改變，也就是流量改變時，系數K_L不變。

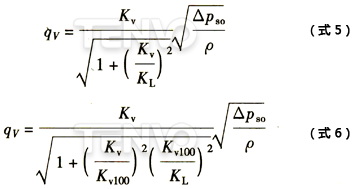

如果將式(7)式代入式(6)，則

對于全開位置的調節閥，式(3)變?yōu)?/p>

將△_PL100代入式(8)，獲得下式：

進行簡化并假設Ψ=△P_rl00/△p_so、k_v=k_v/k_vl00，同時代入上式，得

上面的關系式，表達了調節閥在所作簡化條件下的工作特性。

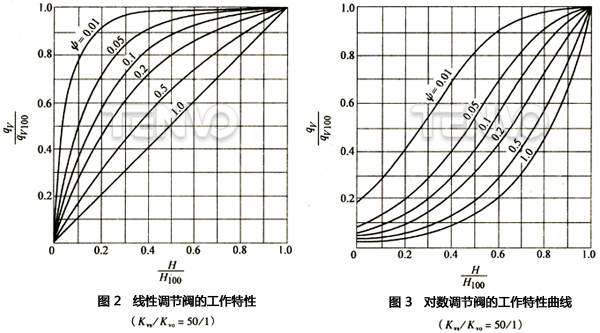

對于線性的固有特性，在不同的參數Ψ下，可以給出相應的特性曲線族，見圖2；對于對數特性曲線，在不同的參數Ψ下，相應的工作特性曲線族見圖3。

這些特性曲線族是這樣作出的：對于閥門的不同開度h(h=H/H₁₀₀)，借助于式(1-20)和式(1-21)，確定一系列的K_v/K_v100值。K_v值見式(9)。通過固有特性曲線K_v/K_v100=f(h)，來確定工作特性曲線q_v=f(h)。對應于不同的參數Ψ，確定這些特性曲線族。

圖2和圖3用于選擇有一特定工作特性的調節閥。比如，△P_r100/P_so之比在O.4～1之間。線性閥的工作特性應該是線性的；△P_r100/P_so之比在O.05～0.3之間，推薦用對數閥。如果需要一個非線性工作特性，以補償一個非線性的自動化調節系統，例如，補償非線性的孔板流量變送器，則應在特性曲線族中，選擇最恰當?shù)奶匦浴?/p>

從圖2、圖3和式(9)中，可看出在△P_so=△P_r100，即Ψ=1的情況下，工作特性變?yōu)楣逃械木€性特性或?qū)?shù)特性。這要根據調節閥的類型而定。在實際中，它代表了下列近似情況，即安裝調節閥的管路非常短，局部阻力非常小，而升壓設備內部壓力損失是可以忽略的。

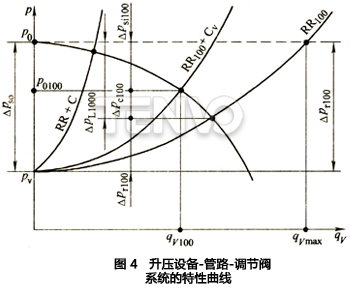

圖4還表示了當Ψ=1時的升壓設備特性曲線，即圖中虛線。因為在p_o=常數時，△P_si=0。這種情況有時會在實踐中遇到，即當調節閥被安裝在兩罐之間，而罐的壓力保持常數的情況。圖5中的特性曲線1對應于這種情況。

RR_l00–一在管路系統中只有調節閥，而調節閥RR是全開的

RR₁₀₀+C_v–在管路系統中包括全開的調節閥RR和管路

RR+C–在管路系統中包括調節閥RR和管路，調節閥

RR置于某一個開度；……沒有內部阻力的升壓設備特性曲線，此時△P_si=0

1-大容器而流量非常小

2-大流量且有離心泵或離心壓縮機

3-有離心泵

4-有容積泵

除了用對應于閥門最大開度時的流量q_v100的比率來表達工作特性曲線以外，還通過對應于閥門全開，并且升壓設備內部壓力損失△P_si和導管壓力損失△P_c是零時的流量q_vmax的比率來表示特性曲線。這種情況就意味著調節閥是管路系統的唯一阻力，也就是調節閥的壓力損失△P_r100就等于整個系統的壓力損失，即△P_r100=△P_so管路系統工作點是p_o和q_vmax，見圖5。

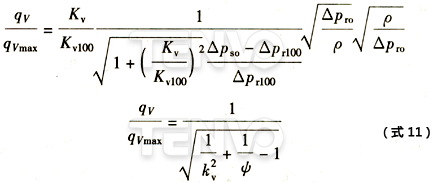

式(8)除以式(10)，得

其中 k_v=K_v/K_v100 Ψ=△p_r100/△p_so

圖6和圖7示出了從式(11)得出的工作特性曲線族。可分為兩種類型：線性特性曲線和對數特性曲線。

對于Ψ=1，有△p_r100=△p_so，即升壓設備產生的全部壓力損失在調節閥上。在這種情況下，流量有最大值q_vmax。Ψ<1的情況下，對于管路系統有更實際的意義。這相應于調節閥上的壓力損失△p_r較小，即通過它的液體流量也較小的情況。對于同樣尺寸和同樣開度的調節閥，液體流量減少，與閥門上的壓力損失成比例，這就是圖6和圖7中工作特性曲線的意義。
