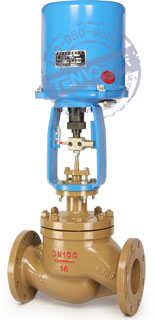

ZDLP電子式電動單座調節閥

電子式電動單座調節閥

型號: ZDLP

ZDLP電子式電動單座調節閥是由電子式電動執行機構和單座型調節閥組成，電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單。電子式執行器輸出推力，通過改變閥門開度，來控制被調介質的流量，達到對壓力、溫度、流量或夜位等參數的自動控制。從而使生產過程按預定的要求正常運行，實現生產過程自動化。單座型調節閥采用一個密封面，因此泄漏量小，但作用在閥桿上的不平衡推力大，適用于壓差小、流量小，泄漏量嚴格的工況。

天沃公司與國內多家老牌電動執行器廠家保持戰略合作關系，在無特殊注明情況下，我們生產的ZDLP電子式電動單座調節閥全部采用381L系列電子式電動執行器，亦可根據客戶需求裝配3610L或PSL系列執行器，也可裝配國外進口執行器。

特點總結：

單座閥體電子式電動執行器適合壓差小/流量小/泄漏小的管路

ZAZP電動單座調節閥

相同:單座閥體

不同:DDZ型電動執行器

電子式電動套筒調節閥

相同:電子式電動執行器

不同:套筒導向/壓差大/泄漏小

氣動薄膜單座調節閥

相同:單座閥體

不同:氣動薄膜執行器

ZDLP電子式電動單座調節閥–主要技術參數

公稱通徑 G3/4″ 20 25 32 40 50 65 80 100 125 150 200
閥座直徑 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200
額定流量系數（Kv） 0.08 0.12 0.20 0.32 0.5 0.8 1.2 2.0 3.2 5.0 8.0 12 20 32 50 80 120 200 280 450
公稱壓力（MPa） 1.6、4.0、6.4（常溫），4.0、6.4（中溫），0.6、4.0、6.4（低溫）
行程 10 16 25 40 60
動作速度（mm/s） 4.2 2.1 3.5 1.7 3.4
流量特性 直線 直線，等百分比
介質溫度（℃） -20～200℃、-40～250℃（常溫），-40～450℃（中溫），-250～-60℃（低溫）
法蘭尺寸 鑄鐵法蘭按JB/T78-94，鑄鋼法蘭按JB/T79-94
閥體材質 ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
閥芯材質 1Cr18Ni9
上閥蓋型式 普通型（常溫），熱片式（中溫），長頸式（低溫）

注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，其法蘭距按用戶需要確定。


單座閥體解剖示意圖

ZDLP電子式電動單座調節閥–性能指標

項目 指標值
基本誤差％ ±2.5
回差％ 2.5
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
額定行程偏差％ 2.5
允許泄量L/H ZDLP型：1×10-4閥額定容量

ZDLP電子式電動單座調節閥–允許壓差

公稱通徑DN（mm） G3/4″ 20 25 32 40 50 65 80 100 125 150 200
閥座直徑 3 4 5 6 7 8 10 12 15 20 26 32 40 50 65 80 100 125 150 200
允許壓差（MPa） ≤公稱壓力 5.5 3.5 2.0 3.0 2.0 1.8 1.05 1.16 0.67 0.47 0.39 0.26 0.16

ZDLP電子式電動單座調節閥–外形尺寸

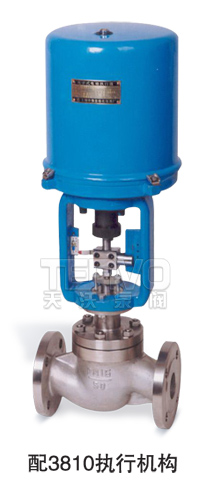

配3810電動執行器電子式電動調節閥實物圖

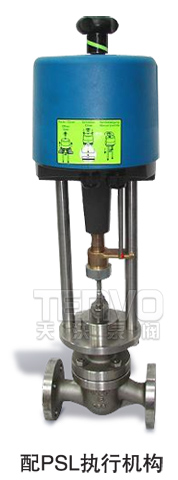

配PSL電動執行器電子式電動調節閥實物圖

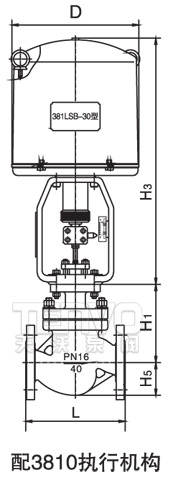

配3810電動執行器電子式電動調節閥外形尺寸圖

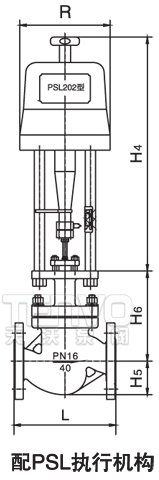

配PSL電動執行器電子式電動調節閥外形尺寸圖

公稱通徑DN L A B D R H1 H6 H2 H3 H4 H5
PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100
20 150 230 460 230 225 177 126 138 142 154 490 373 459 43 49
25 160 230 460 230 225 177 126 138 142 154 490 373 459 48 54
32 180 260 460 230 225 177 134 142 154 162 490 495 459 57 61
40 200 260 460 230 225 177 157 165 177 185 490 495 459 66 70
50 230 300 460 230 225 177 167 187 187 207 490 495 459 80 84
65 290 340 530 230 255 177 199 204 226 231 540 700 520 92 97
80 310 380 530 230 255 177 214 219 241 246 540 700 520 100 105
100 350 430 530 230 255 177 229 240 256 267 540 700 520 120 125
125 400 500 630 260 310 226 263 280 290 307 625 725 570 134 138
150 480 550 630 260 310 226 293 300 320 327 625 725 570 156 163
200 600 650 630 260 310 226 358 364 385 391 625 725 570 199 206

【電子式電動調節閥使用維護、安裝說明】

1、電子式電動執行機構的使用和維護請參閱說明書。

2、電子式電動調節閥出廠調整是當輸入信號從4～20mA變化時閥芯應由下向上（或由上向下）移動全行程。運行前應檢查電源電壓及所有的接線是否符合。

3、電子式電動調節閥應安裝在環境-10～80℃，相對濕度≤95%，無腐蝕性氣體的環境中。安裝時應考慮到手動操作及維修拆裝的方便。

4、電子式電動調節閥安裝在管道上之前，應清楚管道內的污物、焊屑、鐵皮以及其他外來物質，以免運行時發生卡滯和損壞閥芯、閥座。

5、電子式電動調節閥安裝時應使介質流向與閥體指示方向一致，當調節閥公稱通徑和管道內徑不同時，應用漸縮管件。接合處不允許有松動間隙，減速器法蘭支架上的限位塊更不能松動和隨便拆裝。

【ZDLP電子式電動調節閥的特點說明】

1、ZDLP電動單座調節閥為直通低流阻單座上、下雙導向式結構，它由一個閥座和一個柱塞形閥芯組成，具有密閉性能好，適用于對介質泄漏量及調節精度有嚴格要求的場合，但由于閥結構上的原因，上下閥桿的不平衡力較大，尤其在公稱通徑大的工況下更為明顯，因而該閥只適合于工作壓差較小的場合。

2、ZDLP電子式電動調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。

3、通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性值：等百分比（對數）性、直線特性；ZDLP電子式電動調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。

單座調節閥的特點是什么？

單座調節閥閥體內只有一個閥芯和閥座，DN≥25時，閥芯為雙導向（現在的精小型單座調節閥已改為單導向）；DN≤25時，閥芯為單導向。其特點如下：①由于只有一個閥芯，所以容易保證密封、泄漏量小，但不能完全切斷。其標準泄漏為0.01%Kv，因此適用于泄漏量要求小的場合。當其進一步設計后，可作為切斷閥使用。②正因為只有一個閥芯，壓差對閥芯產生的不平衡推力大。

ZDLP電動單座調節閥有幾種作用模式？

ZDLP電動單座調節閥有兩種作用模式：

1、正作用（型號中以字母B表示）：電閉式-常開型（當電信號增大時閥位向下位移）；

2、反作用（型號中以字母K表示）：電開式-常閉型（當電信號增大時閥位向上位移）；
