閥體
型式：直通雙座鑄造球形閥
閥尺寸：DN20～200
額定壓力：PN16～PN100
連接形式：法蘭（標準型）、螺紋、焊接（需用戶指定）
法蘭標準：鋼制法蘭按GB9113-2000，JB/T79-94
密封面型式：PN16為凸面；PN40、63、100為凹凸面
法蘭端面距：按GB12221-89
材料：ZG230～450；ZG1Cr18Ni9Ti；ZG1Cr18Ni12Mo2Ti
壓蓋型式：壓板式
填料：V型聚四氟乙烯，柔性石墨

墊片：型式：齒型和平型
材料：F4/改性F4，不銹鋼+石墨

閥內組件
結構型式：壓力平衡型式
閥芯：柱塞型
套筒：金屬密封
等百分比特性（%C）
線性特性（LC）
軟密封（閥芯材料：增強聚四氟乙烯）

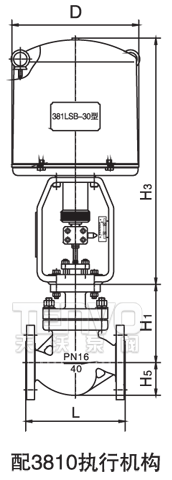

執行機構
型式：電動執行機構
381LSA/XA-08，381LSA/XA-20，
381LSB/XB-30，381LSB/XB-50，
381LSC-65，381LSC-99，381LSC-160
閥作用：正作用，反作用

控制動作：比例控制或ON-OFF控制
輸入信號：4～20mADC或1～5VDC須選擇輸入信號“斷”時調節閥的位置
（保位、全開、全關）
電源：AC220V，50Hz
輸出信號：4-20mADC（負載電阻500Ω以下）
功耗:A型/50VA，B型/150VA，C型/220VA
保護等級：IP55
出線連接：普通S型G1/2，防爆X型G3/4
環境溫度：無空間加熱器-10℃～+60℃；有空間加熱器-35℃～+60℃；
防爆X型-10℃～+40℃
環境濕度：普通S型95%以下，防爆X型45-85%
隔爆等級：ExdⅡBT4
過載保護：A、B型任選，C型必配
手動裝置：帶手柄

附件（根據要求配置）
空間加熱器，過載保護

性能
流量特性：線性，等百分比
可調范圍：50：1
閥座泄漏率（對于額定Kv值%）
金屬密封：小于0.5%（ANSIB16.104-1976Ⅱ級）及小于0.1%（為選擇項）
軟密封：小于0.00001%以下（ANSIB16.104-1976Ⅵ級）
基本誤差：±1%
回差：≤1%
死區：≤1%
接線端子圖：參閱所配執行機構使用說明書
