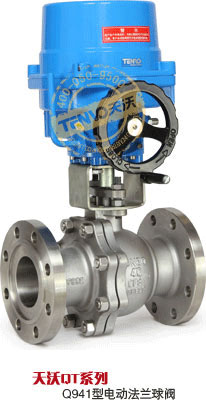

電動法蘭球閥

型號: Q941F、Q941H

Q941F/H電動法蘭球閥是一種轉角90。的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單，維修方便，使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，配用電動執行機構，產品通常用于密封要求嚴格的場合，除控制氣體，液體，蒸汽介質外，還適宜控制水含有纖維雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

電動執行器：

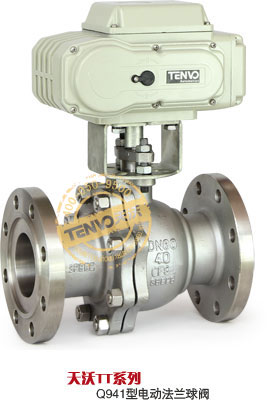

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器 TT系列電動執行器

特點總結：

采用角行程電動執行器220V/380V/調節型/防暴型/智能型

相關尺寸
常見問題

Q941F/H電動法蘭球閥–產品特點

1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

2、止推軸軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。

3、閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的密封能力隨著介質壓力的增大而增大。

4、閥桿密封可靠，由于閥桿只作旋轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨介質的壓力增設而增大。

5、由于聚四氟乙烯等材料具有良好的白潤滑性，與球體的磨擦損失小，球閥的使用壽命更長。

Q941F/H電動法蘭球閥–技術參數

公稱通徑DN（mm）	DN15～DN250
公稱壓力PN（MPa）	1.0/1.6/2.5/6.4
適用介質	水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
適用溫度	-40℃～+80℃（PTFE/PPL密封）、-40℃～+350℃（金屬密封）
泄漏量	符合ANSI B 16.104標準
球體轉角	90°
閥體材質	WCB、304、304L、316、316L等
閥座材料	聚四氟乙烯（常溫）、特制PPL（高溫）、金屬密封（高溫）

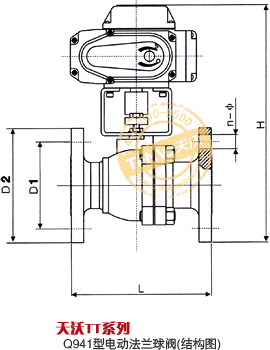

Q941F/H電動法蘭球閥–外形尺寸

規格		配置	D1	D2	H	L	n-Ф
mm	in	配置	1.6MPa	D2	H	L	1.6MPa
15	1/2″	TT-5	65	95	246	130	4-14
20	3/4″	TT-5	75	105	256	140	4-14
25	1″	TT-5	85	115	266	150	4-14
32	1-1/4″	TT-5	100	135	286	165	4-18
40	1-1/2″	TT-10	110	145	319	180	4-18
50	2″	TT-10	125	160	334	200	4-18
65	1-1/2″	TT-20	145	180	388	220	4-18
80	3″	TT-20	160	195	403	250	8-18
100	4″	TT-50	180	215	441	280	8-18
125	5″	TT-100	210	245	502	320	8-18
150	6″	TT-100	240	280	537	360	8-23
200	8″	TT-200	295	355	612	400	12-23
250	10″	TT-200	355	425	682	450	12-25
