電動金屬硬密封蝶閥

電動金屬硬密封蝶閥

型號: D973H、D943H

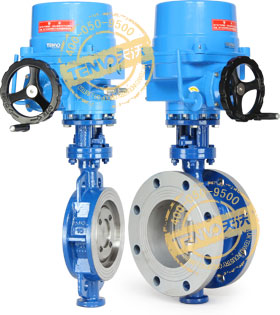

D943H/D973H電動金屬硬密封蝶閥由電動執行器和金屬硬密封蝶閥組成，廣泛應用于電站供熱系統和催化裂化主風機管道系統、鋼鐵、化工等工業系統以及環保、水處理、高層建筑給排水管路上作切斷節流量作用。設計用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠。耐腐蝕、使用壽命長的特點。密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點。軸向定位裝置，解決軸向密封面磨損易泄漏的難題，傳動裝置可任意方向安裝。過流面積大，流阻系數小，通流能力強。抗老化、抗輻射、經久耐用。密封可調節，10萬次壽命無泄漏。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

氣動硬密封蝶閥

相同:金屬硬密封

不同:氣動執行器

三偏心硬密封蝶閥

相同:金屬硬密封

不同:

電動蝶閥

相同:電動執行器

不同:所有蝶閥匯總

金屬硬密封蝶閥–技術性能規范

設計標準 GB/T12238 API609
壓力溫度等級 GB/T12224 API609、ASME B 16.34
結構長度 GB/T12221 API609、ISO5752、ASME B 16.10
法蘭型式尺寸 GB/T9113、JB/T79 ASME B 16.5/B 16.47
檢驗與試驗 GB/T9092、GB/T13927 API598
公稱壓力 1.0 1.6 2.5 4.0 6.0 Class150 Class300 Class600
試驗壓力 殼體試驗 1.5 2.4 3.75 6.0 9.45 2.93 7.58 15.0
高壓密封 1.1 1.76 2.75 4.4 6.93 2.07 5.52 11.03
低壓密封 0.6
適用溫度 -46℃～500℃（不同的工況溫度選用不同的材質）
適用介質 水、油、氣及各類腐蝕性（不同的介質選用不同的材質）

蝶閥流量特性

公稱通徑
DN(mm)		 50 65 80 100 125 150 200 250
流量系數

 62.2 108.2 183.6 195.5 486 706 1250 2032
公稱通徑
DN(mm)		 300 350 400 450 500 600 700 800
流量系數

 2914 4110 5356 7062 8718 12540 17085 22315

注：本表中的流量系數表示蝶板處于全開狀態，蝶閥兩端壓力損失為1Kg/cm2，流體密度為1Kg/cm3,介質通過蝶閥的流量。其流量單位為：立方米/小時。

D943H法蘭式氣動金屬硬密封蝶閥

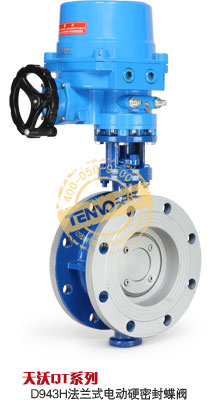

D943H法蘭式電動金屬硬密封蝶閥實物圖

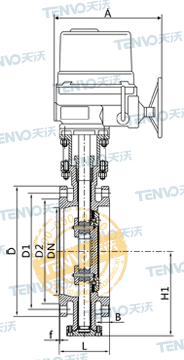

D943H法蘭式電動金屬硬密封蝶閥結構圖

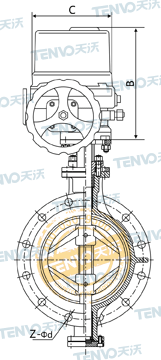

D943H法蘭式電動硬密封蝶閥結構圖

DN L H A B C 1.0MPa 1.6MPa
D D1 D2 Z-Φd D D1 D2 Z-Φd
50 108 320 272 263 200 160 125 100 4-18 160 125 99 4-18
65 112 370 272 263 200 180 145 120 4-18 180 145 118 4-18
80 114 370 272 263 200 195 160 135 8-18 195 160 132 8-18
100 127 370 272 263 200 215 180 155 8-18 215 180 156 8-18
125 140 420 290 298 220 245 210 185 8-18 245 210 184 8-18
150 140 505 290 298 220 280 240 210 8-23 280 240 211 8-23
200 152 610 290 298 220 335 295 265 8-23 335 295 266 12-23
250 165 665 331 342 260 390 350 320 12-23 390 355 319 12-26
300 178 755 331 342 260 440 400 368 12-23 460 410 370 12-26
350 190 860 331 342 260 500 460 428 16-23 520 470 429 16-26
400 216 890 331 342 260 565 515 482 16-25 580 525 480 16-30
450 222 966 331 342 260 615 565 532 20-25 640 585 530 20-30

D973H對夾式電動金屬硬密封蝶閥

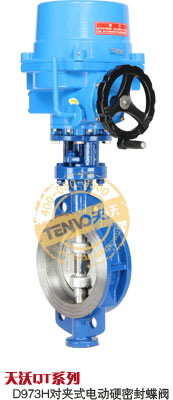

D973H對夾式電動金屬硬密封蝶閥實物圖

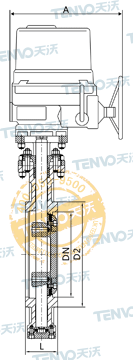

D973H對夾式電動金屬硬密封蝶閥結構圖

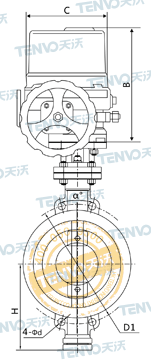

D973H對夾式電動硬密封蝶閥結構圖

DN L H A B C 1.0MPa 1.6MPa
短系列 長系列 D1 D2 Z-Φd D1 D2 Z-Φd
50 43 43 80 272 263 200 125 100 4-18 125 100 4-18
65 46 46 90 272 263 200 145 120 4-18 145 120 4-18
80 49 64 98 272 263 200 160 135 4-18 160 135 4-18
100 56 64 112 272 263 200 180 155 8-18 180 155 8-18
125 64 70 128 290 298 220 210 185 8-18 210 185 8-18
150 70 76 147 290 298 220 240 210 8-23 240 210 8-23
200 71 89 178 290 298 220 295 265 8-23 295 265 12-23
250 76 114 215 331 342 260 350 320 12-23 355 320 12-25
300 78 114 250 331 342 260 400 368 12-23 410 375 12-25
350 78 127 280 331 342 260 460 428 16-M20 470 435 16-M22
400 102 140 320 331 342 260 515 482 16-M22 525 485 16-M27
450 114 152 350 331 342 260 565 532 20-M22 585 545 20-M27
