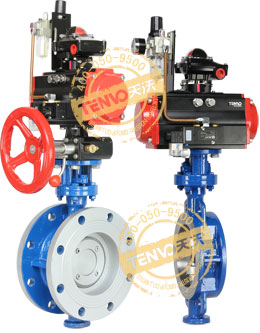

氣動金屬硬密封蝶閥

氣動金屬硬密封蝶閥

型號: D673H、D643H

D673H_D643H氣動金屬硬密封蝶閥主要由氣動執行器和金屬硬密封蝶閥組成，再配以不同的附件組合，達到具體的控制要求。天沃公司出品的氣動金屬硬密封蝶閥則具有耐高低溫、高壓、允許介質中又微小顆粒、使用壽命長等特點，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用。

氣動執行器：

天沃AT系列氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

執行器選擇：

雙作用型：執行機構無原始位置，工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。

單作用型：執行機構有原始位置，工作時需一個氣源進行操作。如切斷氣源輸出軸則靠內部彈簧的預緊力自動恢復到原始位置。

電動硬密封蝶閥

相同:金屬硬密封

不同:電動執行器

三偏心硬密封蝶閥

相同:金屬硬密封

不同:

氣動蝶閥

相同:氣動執行器

不同:所有蝶閥匯總

金屬硬密封蝶閥–技術性能規范

設計標準 GB/T12238 API609
壓力溫度等級 GB/T12224 API609、ASME B 16.34
結構長度 GB/T12221 API609、ISO5752、ASME B 16.10
法蘭型式尺寸 GB/T9113、JB/T79 ASME B 16.5/B 16.47
檢驗與試驗 GB/T9092、GB/T13927 API598
公稱壓力 1.0 1.6 2.5 4.0 6.0 Class150 Class300 Class600
試驗壓力 殼體試驗 1.5 2.4 3.75 6.0 9.45 2.93 7.58 15.0
高壓密封 1.1 1.76 2.75 4.4 6.93 2.07 5.52 11.03
低壓密封 0.6
適用溫度 -46℃～500℃（不同的工況溫度選用不同的材質）
適用介質 水、油、氣及各類腐蝕性（不同的介質選用不同的材質）

蝶閥流量特性

公稱通徑
DN(mm)		 50 65 80 100 125 150 200 250
流量系數

 62.2 108.2 183.6 195.5 486 706 1250 2032
公稱通徑
DN(mm)		 300 350 400 450 500 600 700 800
流量系數

 2914 4110 5356 7062 8718 12540 17085 22315

注：本表中的流量系數表示蝶板處于全開狀態，蝶閥兩端壓力損失為1Kg/cm2，流體密度為1Kg/cm3,介質通過蝶閥的流量。其流量單位為：立方米/小時。

D643H法蘭式氣動金屬硬密封蝶閥

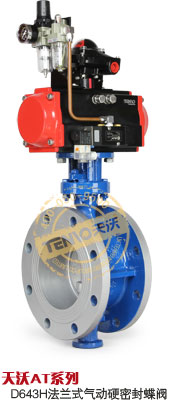

D643H法蘭式氣動金屬硬密封蝶閥實物圖

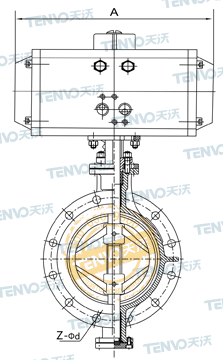

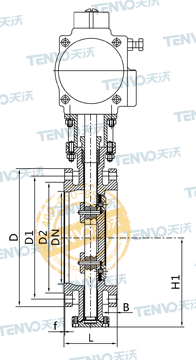

D643H法蘭式氣動金屬硬密封蝶閥結構圖

D643H法蘭式氣動硬密封蝶閥結構圖

DN L H A 1.0MPa 1.6MPa
D D1 D2 Z-Φd D D1 D2 Z-Φd
50 108 320 190 160 125 100 4-18 160 125 99 4-18
65 112 370 206 180 145 120 4-18 180 145 118 4-18
80 114 370 216 195 160 135 8-18 195 160 132 8-18
100 127 370 260 215 180 155 8-18 215 180 156 8-18
125 140 420 286 245 210 185 8-18 245 210 184 8-18
150 140 505 340 280 240 210 8-23 280 240 211 8-23
200 152 610 412 335 295 265 8-23 335 295 266 12-23
250 165 665 480 390 350 320 12-23 390 355 319 12-26
300 178 755 538 440 400 368 12-23 460 410 370 12-26
350 190 860 568 500 460 428 16-23 520 470 429 16-26
400 216 890 660 565 515 482 16-25 580 525 480 16-30
450 222 966 740 615 565 532 20-25 640 585 530 20-30

D673H對夾式氣動金屬硬密封蝶閥

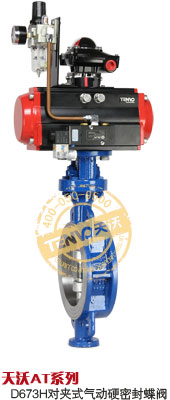

D673H對夾式氣動金屬硬密封蝶閥實物圖

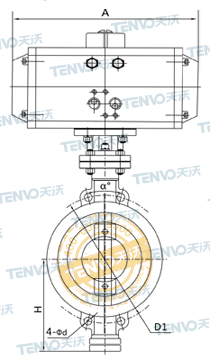

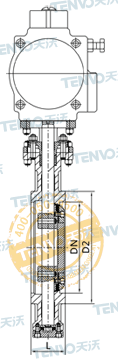

D673H對夾式氣動金屬硬密封蝶閥結構圖

D673H對夾式氣動硬密封蝶閥結構圖

DN L H A 1.0MPa 1.6MPa
短系列 長系列 D1 D2 Z-Φd D1 D2 Z-Φd
50 43 43 80 190 125 100 4-18 125 100 4-18
65 46 46 90 206 145 120 4-18 145 120 4-18
80 49 64 98 216 160 135 4-18 160 135 4-18
100 56 64 112 260 180 155 8-18 180 155 8-18
125 64 70 128 286 210 185 8-18 210 185 8-18
150 70 76 147 340 240 210 8-23 240 210 8-23
200 71 89 178 412 295 265 8-23 295 265 12-23
250 76 114 215 480 350 320 12-23 355 320 12-25
300 78 114 250 538 400 368 12-23 410 375 12-25
350 78 127 280 568 460 428 16-M20 470 435 16-M22
400 102 140 320 660 515 482 16-M22 525 485 16-M27
450 114 152 350 740 565 532 20-M22 585 545 20-M27
