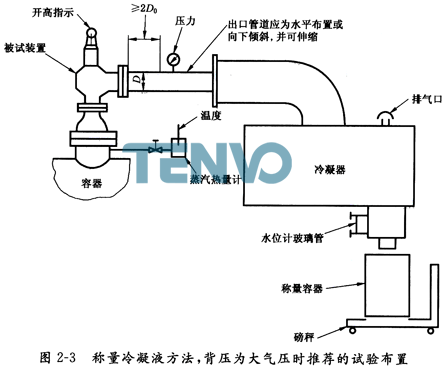

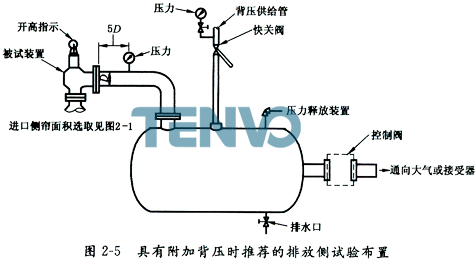

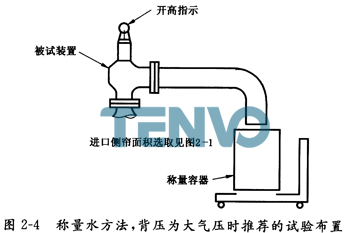

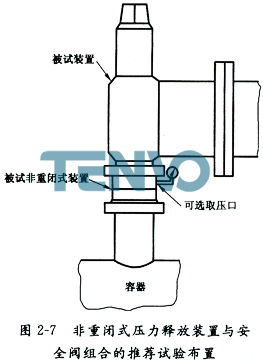

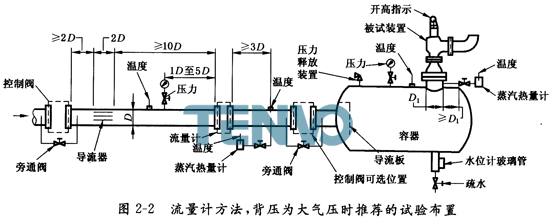

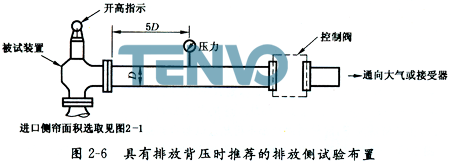

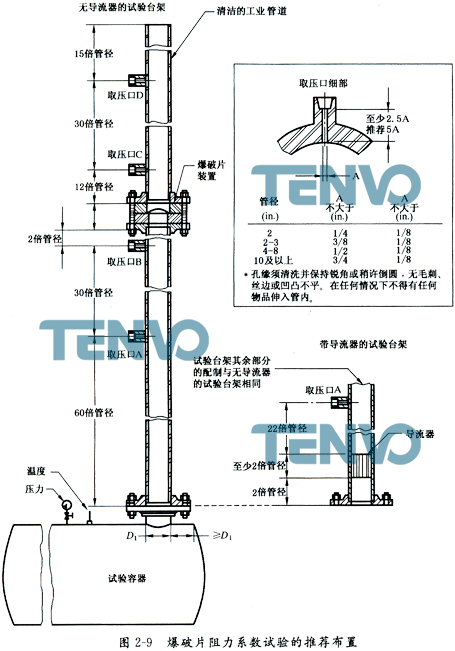

(1)試驗裝置的布置按圖2-2至圖2-7及圖2-9所示。

(2)儀表校準

試驗中使用的每一臺儀表以及備用儀表都應有編號或作其他明確標記。每一儀表依照其類型不同應按本節中概述的下列要點進行校準。有關的儀表校準記錄應保存以供有關方面查閱。

1)壓力測量儀表

壓力測量儀表的精度等級不應低于O.5級。壓力測量系統應包括兩套壓力測量儀表，以便在試驗中進行互校。應按國家有關規程對壓力測量儀表進行校準。國家規程未規定的壓力指示或記錄裝置的校準方法應得到有關方面的認可。

2)溫度測量儀表

溫度測量儀表的分辨率不應低于0.5℃。溫度測量系統應包括兩套溫度測量儀表，以便在試驗中進行互校。應按國家有關規程對溫度測量儀表進行校準。國家規程未規定的溫度指示或記錄裝置的校準方法應得到有關方面的認可。

3)開高測量儀表

開高測量儀表的分辨率應不低于0.02 mm。應在每次試驗或一系列試驗的前后對其精度進行檢查。

4)重量秤

在試驗程序中用來稱量冷凝液重量的重量秤，其指示部件的最小刻度值應小于或等于預期載荷的0.25％。用于本標準試驗的重量秤應在每次或一系列試驗之前按國家有關規程在足夠的點位上進行校準，以保證其在預期使用范圍內的精度。

5)蒸汽熱量計

蒸汽熱量計應分別在其安裝之時和在不超過6個月的規定周期內用蒸汽進行校準。當測量結果顯示其讀數有明顯錯誤時或在重新安裝后，應再進行校準。

6)流量計組合

對任何類型流量計的校準應包括流量計上游和下游側的實際管道和所有附件，附件包括控制閥、試驗容器以及容器同閥門的連接件。這種校準應通過比較的方法在執行正式試驗之前完成，即把流量測定值同由預先校準的流量計裝置測得的值進行比較，而后者的校準系借助原始的裝置或機構來完成。有關預先校準的流量計裝置的協議應使最終總體試驗結果的偏差在±2.0％以內。校準應在相應于對比裝置的最小、中間和最大流量下進行。對于具有不同進口連接形式的閥門，其連接件應在制造或采購時由試驗室人員進行校準。此外，流量計裝置應如上述每5年至少進行一次再校準。這種再校準應包括使用至少兩種尺寸的連接件。應保存校準記錄并提供有關方面審核。若對設備作改變，應評估這種改變可能對系統校準產生的影響，當認為必要時應進行新的校準。

(3)試驗中的調整

當在采集數據時，不應對壓力釋放裝置作任何調整。在試驗條件發生任何改變或偏離后，應給予足夠的時間使流量、溫度和壓力達到穩定后再采集數據。

(4)試驗記錄和試驗結果

試驗記錄應包括對試驗對象的所有觀察、測量、儀表讀數和儀表校準記錄(當需要時)。原始試驗記錄應由進行試驗的機構保管，其保管期限不少于5年。所有試驗記錄的副本應提交試驗各方。修正及修正值應分別載人試驗記錄。

(5)測量誤差

應進行預備試驗來確定，使用規定的儀表和程序能夠滿足對最終排量測量所規定的誤差極限。還應進行試驗后的誤差分析，除非試驗各方同意并證實，規定的儀表和程序包括數據的離散性是按試驗規范來使用和執行的，從而確認預備試驗確定的誤差在試驗后仍然有效。誤差確定應由試驗室形成文件以供審核。
