減壓閥性能試驗方法(GB/T 12245-2006)

來源: 上海閥門 時間: 2012-11-17 點擊: 10,385

一般要求

(1)在試驗前應就下列事項達成協議:

1)試驗目的;

2)試驗場所;

3)試驗介質;

4)使用的測量方法,測試手段和設備;

5)監督試驗人員;

6)試驗大綱。

(2)試驗報告應符合GB/T 12245—2006 第7章的規定,并經試驗人員簽字和有關單位蓋章后方可有效。

(3)在試驗中,試驗條件發生變化或偏離時,可以重新進行調整,但不得更換零件。

(4)試驗管道應與被測閥通道相同。

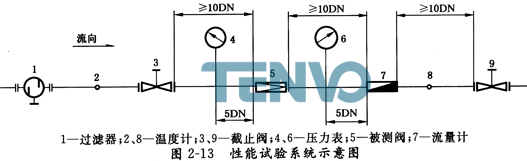

(5)性能試驗系統示意圖如圖2-13所示。

性能試驗系統示意圖

測試儀表

(1)壓力表的誤差應不大于儀表量程的O.5%,被測壓力值應在儀表量程的30%~70%范圍內。

(2)溫度測量

可用溫度計或其他測量儀表(如熱電耦和熱電阻等)。溫度計或其他測溫儀表必須插入套管內。玻璃液體溫度計套管應清潔、不銹蝕,其內部應充入沸點高于最高測定溫度的適當液體。

(3)流量測量

可用流量計或經校準的標準節流裝置,也可采用收集并稱量排放介質的直接測量方法。

(4)測試儀表狀態

試驗前,儀表(包括流量計、溫度計和壓力表等)應按要求進行校驗并在有效期內。

試驗方法

(1)殼體試驗

按GB/T 13927《工業閥門壓力試驗》的規定,試驗介質為水。如需做氣壓試驗,則在完成水壓試驗后再進行。承壓殼體進行試驗時,不包括敏感元件(膜片,波紋管)。

(2)密封性能試驗

1)試驗介質

試驗介質為:

——常溫空氣;

——常溫水(水用減壓閥)。

2)試驗持續時間:試驗持續時間按表2-1的規定。

表2-1 密封試驗持續時間
公稱尺寸DN/mm 最短試驗持續時間/s 公稱尺寸DN/mm 最短試驗持續時間/s
≤50 60 ≥150 180
65~125 120

3)試驗程度

減壓閥處于關閉狀態。從進口處分別施加最高允許工作壓力和最低允許進口工作壓力,出口通大氣,測定并記錄滲漏量。

②在滲漏量不便計量的情況下,允許按下述方法進行密封試驗。試驗系統按圖2-13.減壓閥關閉,從進口處施加最高工作壓力,調節減壓閥的調節彈簧,使出口壓力分別為最高允許出口壓力和最低允許出口壓力,然后,關閉減壓閥后的截止閥。測定并記錄減壓閥后壓力表的升值。

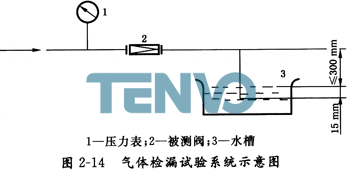

③氣體檢漏采用滲漏引出管測定。引出管內徑為6mm,長度不大于500mm,距水槽的液面的高度不大于300mm,檢漏系統如圖2-14所示。

氣體檢漏試驗系統示意圖

④液體檢漏可采用收集并稱量排放介質的直接測量方法。檢漏系統如圖2-15所示。

液體檢漏試驗系統示意圖

(3)調壓試驗

1)試驗介質:

——常溫空氣;

——水(水用減壓閥)。

2)試驗程序

試驗系統按圖2-13。減壓閥處于關閉狀態,開啟減壓閥后的截止閥。將減壓閥的進口端壓力升至最高允許工作壓力,緩慢調節減壓閥的調節螺釘(或手輪),使出口壓力在規定出口壓力范圍的最大與最小之間連續變化。反復兩次,記錄觀察情況。

(4)流量試驗

1)流通能力Cv值的測定

流通能力Cv與Kv的關系為Cv=1.17Kv。

試驗系統如圖2-13所示。試驗時,保持減壓閥兩端壓差為0.1 MPa,但閥后的壓力不得小于0.035 MPa,使減壓閥在節流狀態下開度達最大,取3次實測流量的算術平均值。

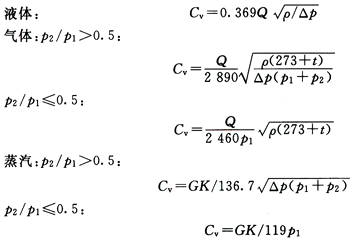

根據下式可計算得出流通能力。

液體計算公式

式中:Cv——流通能力;

Q ——體積流量,m3/h;

G ——質量流量,kg/h;

P1——進口工作壓力,MPa;

P2——出口工作壓力,MPa;

Δp——進、出口壓力差,MPa;

t——工作溫度,℃;

p——流體密度,g/cm3;

K——過熱系數,K=1+O.013ts

ts——過熱度(過熱蒸汽溫度減去飽和蒸汽溫度),℃。

2)流量測量

試驗介質為常溫水,試驗系統按圖2-13。給定最高進口工作壓力,調節減壓閥為某一出口壓力,此時減壓閥后的截止閥為微小流量。然后逐漸開大截止閥使出口壓力偏差達最大允許值,此時記錄的流量為最大流量。

(5)流量特性試驗

1)試驗介質

——常溫空氣;

——水(水用減壓閥);

——蒸汽(蒸汽用減壓閥)。

2)試驗程序

試驗系統按圖2-13。給定最高允許進口工作壓力,調節減壓閥為某一出口壓力。同時調節減壓閥后的截止閥,使出口流量為該工況下的20%最大流量。然后在逐漸開啟截止閥使出口流量達該工況下的100%最大流量。記錄此時出口壓力偏差值。

(6)壓力特性試驗

1)試驗介質

——常溫空氣;

——水(水用減壓閥);

——蒸汽(蒸汽用減壓閥)。

2)試驗程序

試驗系統按圖2-13。給定最高允許進口工作壓力,調出口壓力分別為該彈簧壓力級內最高、最低壓力。保持該工況最大流量,然后改變減壓閥前截止閥的開度,使進口壓力在80%~105%最高工作壓力范圍內變化,記錄此時出口壓力偏差值。

(7)連續運行試驗

1)試驗要求

①整機動作試驗次數按表2-2的規定。

表2-2 動作試驗次數
密封副結構 公稱尺寸DN/mm 試驗次數/次
彈性密封結構 ≤100
125~200
100 000

50 000
金屬與金屬密封機構 ≤100
125~300
100 000
50 000

②完成開啟和關閉一次循環,即為一個試驗次數(減壓閥在試驗時,其后面電磁閥啟閉一次即為減壓閥動作一次)。

③減壓閥的開度大小由試驗時所調進、出口壓力和出口處截止閥決定。減壓閥每分鐘動作次數由電磁閥啟閉次數決定,減壓閥每分鐘動作次數按表2-3的規定。

表2-3 減壓閥動作頻率
進口壓力/MPa 出口壓力/MPa 減壓閥頻率/(次/min)
1.6 0.1~0.5 10~50
2.5
6.3 0.1~1.0

④在保證試驗壓力的情況下,試驗管路與減壓閥通道尺寸可以不相同,允許在直管前、后裝漸縮(擴)管。

⑤發生下列任何一種情況時,即可終止試驗:

——直通、進出口壓力平衡;

——彈簧斷裂;

——膜片破壞;

——由于其他零件損壞,無法進行正常試驗。

2)試驗介質

常溫水或空氣。

3)試驗程序

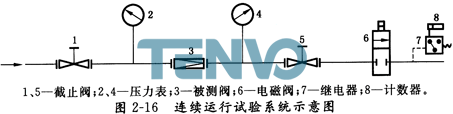

試驗系統如圖2-16所示。被測閥應在出廠試驗合格后進行。在進口側施加最高工作壓力,打開電磁閥,微開啟減壓閥后截止閥使減壓閥后壓力表回零,調節減壓閥使出口壓力達到表2-4的要求。使電磁閥以表2-3要求的頻率進行啟閉,記錄時間和次數。

液體計算公式
