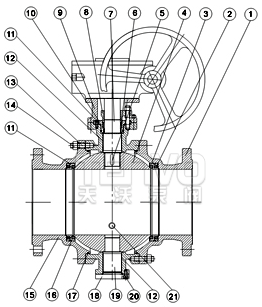

長輸管線固定球閥–主要零件及材質
| NO . | 零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB、A105 | A182 F316 |
| 2 | 彈簧 | 60Si2Mn | 31 6 |
| 3 | 密封圈 | 增強聚四氟乙烯 | 增強聚四氟乙烯 |
| 4 | 球體 | A105+ENP | A182F316 |
| 5 | 鍵 | 45 | 316 |
| 6 | 填料 | PTFE | PTFE |
| 7 | 閥桿 | 2Cr13+鍍鎳磷 2Cr13+ENP | 316 |
| 8 | 填料壓蓋 | WCB | A216-WCB |
| 9 | 支架 | WCB A2 | 6-WCB |
| 1O | 壓套 | A105 | 316 |
| 11 | “ O”型密封圈 | 橡膠 | 橡膠 |
| 12 | 滑動軸承 | 不銹鋼 +PTFE | 316+PTFE |
| 13 | 螺柱 | 35CrMoA | 316 |
| 14 | 螺母 | 35 | 316 |
| 15 | 閥蓋 | WCB A2 | 6-WCB |
| 16 | 閥座 | A105+ENP | 316 |
| 17 | 墊片 | 柔性石默 +不銹鋼 | 柔性石默+316 Craphite+316 |
| 18 | 底蓋 | A105 | 316 |
| 19 | 固定軸 | 1Cr13 | A276-410 |
| 20 | 螺釘 | 35 | 316 |
| 21 | 排污螺塞 | 25 | 316 |
長輸管線固定球閥–主要性能及規范
| 公稱壓力 PN(MPa) | 最高使用壓力 | 試驗壓力 (MPa) | 壓力級 | 最高使用壓力 | 試驗壓力 (MPa) | ||||||
| (Mpa) | 殼體 | 高壓液密封 | 低壓氣密封 | (Mpa) | 殼體 | 高壓液密封 | 低壓氣密封 | ||||
| 1.6 | 1.6 | 2.4 | 1.76 | 0.6 | CLASS150 | 1.94 | 2.94 | 21.6 | 0.6 | ||
| 2.5 | 2.5 | 3.75 | 2.75 | CLASS300 | 5.1 | 7.67 | 5.62 | ||||
| 4.0? | 4.0? | 6.0? | 4.4 | CLASS600 | 10.2 | 15.3 | 11.23 | ||||
| 6.4 | 6.4 | 9.6 | 7 | CLASS900 | 15.1 | 23 | 16.85 | ||||
| 1O.0? | 10.0? | 1.5 | 1.1 | CLASS1500 | 25.1 | 37.5 | 27.5 | ||||
| 應用規范 | 結度長度核 | CB12221-89 ANSI B16.10 | |||||||||
| 法蘭尺寸按 | JB79-59 GB 9113 HG20592-97 ANSI B16.5 | ||||||||||
| 焊接標準按 | CB12224-89 ANSI B16.25 | ||||||||||
| 檢驗試驗按 | JB/T 9092-89 API 598 | ||||||||||
| 適用工況 | 適用介質 | 天然氣、液化氣、石油等介質 | |||||||||
| 適用溫度 | -28℃~≤150℃ | ||||||||||
| 驅動方式 | 蝸輪傳動、氣動、電動、氣液聯動等 | ||||||||||
