全焊接固定球閥–采用標準
| 設計依據 | GB | API | ASME | |
| 設計標準 | GB/T12237 | API6D | ASME B16.34 | |
| 結構設計 | 連接法蘭 | GB/T12221 | API6D | ASME B16.10 |
| 焊接 | GB/T15188.1 | |||
| 連接法蘭 | GB/T9113 JB/T79 |
ASME B16.5 B 16.47 | ||
| 對焊端 | GB/T12224 | ASME B16.25 | ||
| 試驗和檢驗 | JB/T9092 | API6D | API 598 | |
全焊接抗硫型固定球閥零件的材質為GB（1Cr18Ni9+Ni.P），ASTM（A182-304+Ni.P）。
全焊接固定球閥主要零部件及密封面的材質可根據實際工況條件或用戶特殊要求設計選用。

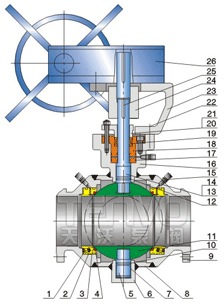

| NO. | 零件名稱 | 材料 | |
| GB | ASTM | ||
| 1 | 彈簧 | 60Si2Mn | AISI9260 |
| 2 | 閥座 | 25 | A105 |
| 3 | 密封圈 | PTFE | PTFE |
| 4 | O型圈 | Viton | Viton |
| 5 | 下閥桿 | 1Cr13 | A276-410 |
| 6 | 底蓋 | 25 | A105 |
| 7 | 滑動軸承 | 304+PTFE | 304+PTFE |
| 8 | 閥體 | 25 | A105 |
| 9 | 端蓋 | 25 | A105 |
| 10 | O型圈 | Viton | Viton |
| 11 | 球體 | A105+HCr | A105+HCr |
| 12 | O型圈 | Viton | Viton |
| 13 | 閥桿 | 1Cr13 | A276-410 |
| 14 | 鍵 | 45 | AISI C 1045 |
| 15 | 注脂閥 | 組件 | 組件 |
| 16 | 填料體 | 25 | A105 |
| 17 | O型圈 | Viton | Viton |
| 18 | 填料箱 | 25 | A105 |
| 19 | 填料墊 | 1Cr13 | A276-410 |
| 20 | 填料 | PTFE、碳纖維、柔性石墨 | PTFE、碳纖維、柔性石墨 |
| 21 | 填料壓蓋 | WCB | A216-WCB |
| 22 | 螺釘 | 35CrMo | A193-B7 |
| 23 | 支架 | Q235A | 碳鋼 |
| 24 | 連接套 | 45 | AISI C 1045 |
| 25 | 鍵 | 45 | AISI C 1045 |
| 26 | 驅動裝置 | 組件 | 組件 |
全焊接固定球閥–外形尺寸
| 壓力 | 公稱通徑 | 法蘭 | 對焊 | 手動 | 蝸輪 | 氣動、液動 | 電動 | ||||||||
| mm | in | L | L1 | M | Mo | B | Bo | P | P1 | P2 | P3 | H | H1 | Ho | |
| 1.6MPa 2.0MPa 150Lb |
50 | 2 | 178 | 216 | 107 | 230 | - | - | 270 | 174 | 89 | 181 | - | - | - |
| 65 | 2-1/2 | 190.5 | 241 | 125 | 400 | - | - | 380 | 248 | 148 | 257 | - | - | - | |
| 80 | 3 | 203 | 283 | 152 | 400 | - | - | 390 | 258 | 148 | 257 | - | - | - | |
| 100 | 4 | 229 | 305 | 178 | 650 | - | - | 480 | 322 | 287 | 287 | - | - | - | |
| 125 | 5 | 356 | 381 | 300 | 1050 | - | - | 555 | 395 | 287 | 287 | - | - | - | |
| 150 | 6 | 394 | 457 | 330 | 1050 | - | - | 665 | 457 | 378 | 378 | 435 | 215 | 200 | |
| 200 | 8 | 457 | 521 | - | - | 400 | 600 | 805 | 595 | 378 | 378 | 480 | 265 | 200 | |
| 250 | 10 | 533 | 559 | - | - | 495 | 600 | 840 | 630 | 378 | 378 | 535 | 315 | 200 | |
| 300 | 12 | 610 | 635 | - | - | 580 | 800 | 975 | 728 | 530 | 530 | 600 | 320 | 280 | |
| 350 | 14 | 686 | 762 | - | - | 625 | 800 | 1130 | 883 | 530 | 530 | 610 | 360 | 280 | |
| 400 | 16 | 762 | 838 | - | - | 670 | 800 | 1460 | 1154 | 680 | 680 | 670 | 420 | 280 | |
| 150 | 18 | 864 | 914 | - | - | 698 | 800 | 1530 | 1224 | 680 | 680 | 760 | 510 | 305 | |
| 500 | 20 | 914 | 991 | - | - | 840 | 800 | 1560 | 1294 | 680 | 680 | 765 | 590 | 305 | |
| 600 | 24 | 1067 | 1143 | - | - | 1050 | 800 | 1145 | 915 | 1455 | 1455 | 905 | 630 | 305 | |
| 700 | 28 | 1245 | 1346 | - | - | 1100 | 800 | 1160 | 930 | 1455 | 1455 | 985 | 725 | 400 | |
| 800 | 32 | 1372 | 1524 | - | - | 1150 | 800 | 1460 | 1100 | 1665 | 1665 | 1110 | 835 | 400 | |
| 900 | 36 | 1524 | 1727 | - | - | 1230 | 800 | 1540 | 1180 | 1665 | 1665 | 1445 | 880 | 460 | |
| 1000 | 40 | 1721 | 1930 | - | - | 1320 | 800 | 1630 | 1280 | 1960 | 1960 | 1655 | 970 | 460 | |
