Jy41W氧氣專用截止閥

氧氣專用截止閥

型號: Jy41W、Jyu41W、Jyk41W、JYuk41W

氧氣專用截止閥系特殊設計的全銅或全不銹鋼閥門，是為氧氣管網專用設計，主要用于氧壓機后的管網。在鋼鐵、冶金、石油、化工等用氧工程中得到廣泛應用。

氧氣截止閥在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理，并且法蘭端都設有導電螺孔，以防止靜電。根據通徑的大小采用不同的結構：小通徑為普通結構，大通徑增設副閥瓣或旁通以平衡閥前后壓差，減少啟閉力矩。主要型號編制方法如下：

Jy41W—表示無旁通，無副閥瓣氧氣截止閥；

Jyu41W—表示帶旁通，無副閥瓣氧氣截止閥；

Jyk41W—表示無旁通，有副閥瓣氧氣截止閥；

JYuk41W—表示帶旁通，有副閥瓣氧氣截止閥；

特點總結：

氧氣管路專用脫脂禁油處理應用最廣泛的氧氣閥門不銹鋼/硅黃銅材質

氧氣球閥

相同:氧氣管路專用

不同:球閥類型

YK43F氧氣減壓閥

相同:氧氣管路專用

不同:減壓功能

Jy41W型小口徑氧氣專用截止閥–主要外形及連接尺寸

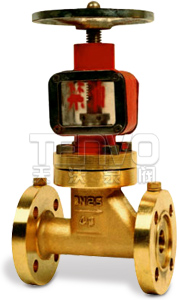

Jy41W型小口徑氧氣專用截止閥實物圖

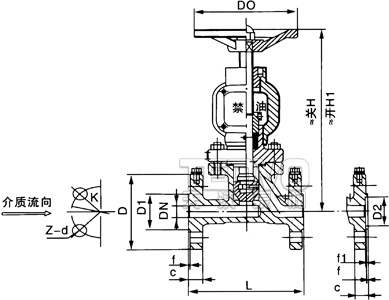

Jy41W型小口徑氧氣專用截止閥結構圖
公稱壓力
PN（MPa）		 公稱通徑
DN（mm）		 D0 D D1 D2 K L f f1 c Z-Φd H H1
1.6/2.5 15 120 95 45 - 65 130 2 - 14 4-14 233 245
20 140 105 55 - 75 150 2 - 14 4-14 230 256
25 140 115 65 - 85 160 2 - 14 4-14 310 325
4.0 15 120 95 45 40 65 130 2 4 16 4-14 233 245
20 140 105 55 51 75 150 2 4 16 4-14 230 256
25 140 115 65 58 85 160 2 4 16 4-14 310 325

Jy41W型氧氣專用截止閥–主要外形及連接尺寸

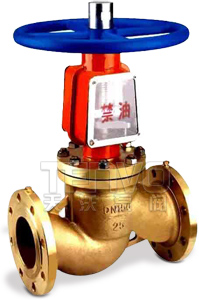

Jy41W型氧氣專用截止閥實物圖

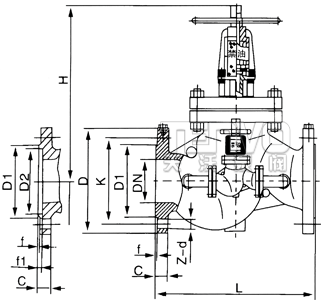

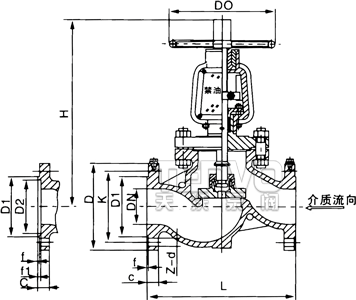

Jy41W型氧氣專用截止閥結構圖
公稱壓力
PN（MPa）		 公稱通徑
DN（mm）		 D0 D D1 D2 K L f f1 c Z-Φd H
1.6 32 160 135 78 - 100 180 2 - 16 4-18 312
40 200 145 85 - 110 200 3 - 16 4-18 328
50 220 160 100 - 125 230 3 - 16 4-18 450
65 240 180 120 - 145 290 3 - 18 4-18 530
80 280 195 135 - 160 310 3 - 20 8-18 560
100 320 215 155 - 180 350 3 - 20 8-18 618
125 350 245 185 - 210 400 3 - 20 8-18 675
150 400 280 210 - 240 480 3 - 24 8-23 743
200 450 335 295 - 295 600 3 - 26 12-23 850
2.5 32 160 135 78 - 100 180 2 - 18 4-18 312
40 200 145 85 - 110 200 3 - 18 4-18 328
50 220 160 100 - 125 230 3 - 20 4-18 450
65 240 180 120 - 145 290 3 - 22 8-18 530
80 280 195 135 - 160 310 3 - 22 8-18 560
100 320 230 160 - 190 350 3 - 24 8-23 618
125 350 270 188 - 220 400 3 - 28 8-25 675
150 400 300 218 - 250 480 3 - 30 8-25 740
200 450 360 278 - 310 600 3 - 34 12-25 850
4.0 32 160 135 78 66 100 180 2 4 18 4-18 312
40 200 145 85 76 110 200 3 4 18 4-18 328
50 220 160 100 88 125 230 3 4 20 4-18 450
65 240 180 120 110 145 290 3 4 22 8-18 530
80 280 195 135 121 160 310 3 4 22 8-18 560
100 320 230 160 150 190 350 3 4.5 24 8-23 618
125 350 270 188 176 220 400 3 4.5 28 8-25 675
150 400 300 218 204 250 480 3 4.5 30 8-25 740
200 450 375 282 260 320 600 3 4.5 38 12-25 850

Jyu41W型帶旁通氧氣截止閥–主要外形及連接尺寸

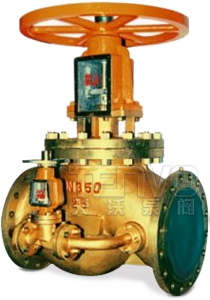

Jyu41W型帶旁通氧氣截止閥實物圖

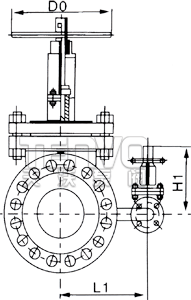

Jyu41W型帶旁通氧氣截止閥結構圖
公稱壓力
PN（MPa）		 公稱通徑
DN（mm）		 D0 D D1 D2 K L L1 H H1 f f1 c Z-Φd
1.6 250 500 405 320 - 355 650 350 975 310 3 - 30 12-25
300 560 560 375 - 410 750 400 1115 328 4 - 30 12-25
350 640 520 435 - 470 850 430 1225 328 4 - 34 16-25
400 800 580 485 - 525 950 460 1250 328 4 - 36 16-30
2.5 250 500 425 332 - 370 650 350 975 310 3 - 36 12-30
300 560 485 390 - 430 750 400 1115 328 4 - 40 16-30
350 640 550 448 - 490 850 430 1225 328 4 - 44 16-34
400 800 610 505 - 550 950 460 1250 328 4 - 48 16-34
4.0 250 500 445 345 313 385 650 350 975 310 3 4.5 42 12-34
300 560 510 408 364 450 750 400 1115 328 4 4.5 46 16-34
350 640 570 465 422 510 850 430 1225 328 4 5 52 16-34
400 800 655 535 474 585 950 460 1250 328 4 5 58 16-41

氧氣截止閥設計標準

設計與制造 法蘭尺寸 結構長度 檢驗
JB/T10530 JB/T79、JB/T82 GB/T12221 JB/T9092

氧氣專用截止閥–主要性能規范

公稱壓力（MPa） 1.6 2.5 4.0
水壓強度試驗壓力（MPa） 2.4 3.75 6.0
水壓密封試驗壓力（MPa） 1.76 2.75 4.4
氣壓強度試驗壓力（MPa） 1.76 2.75 4.4
氣壓密封試驗壓力（MPa） 1.76 2.75 4.4
最大工作壓力（MPa） 1.6 2.5 4.0
工作溫度 -20～150℃
適用介質 氧氣、氮氣、空氣等

氧氣專用截止閥–主要零件材料

零件名稱 閥體 閥蓋 閥瓣 閥桿 支架 手輪 墊片、填料
材料 8-3、16-4硅黃銅 不銹鋼 鑄鋼 馬鋼、鋼管 聚四氟乙烯
不銹鋼 不銹鋼
