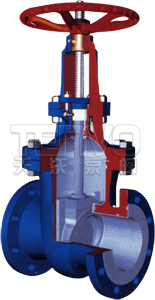

襯氟閘閥
型號: Z41F46、Z41F3
Z41F3、Z41F46耐腐蝕襯氟閘閥在腐蝕性管路上，是最常見的截?cái)嚅y之一，利用兩側密封呈楔狀的閘閥來接通或截?cái)喙苈分薪橘|(zhì)，不允許微量開啟在管路中作節流裝置用，以避免因高速流動的介質沖蝕而加快密封面的損壞，同樣也不適用于調節介質流量。
Z41F3、Z41F46襯氟閘閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
特點總結：
全襯氟塑料有效替代不銹鋼閘閥耐腐蝕性能優異最高溫度150℃化工行業應用廣泛
耐腐蝕襯氟閘閥的特點
1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSl磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體。閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸部件，全部包襯F EP(F46)或PCTF E(F3)等氟塑料；
2、密封副為FEP(F46)/FEP(F46)或其它材料組合，摩擦系數小，啟動力矩低；
3、填料采用PTFE(F4)標準填料，密封性能好，維修更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作啟閉裝置。
耐腐蝕襯氟閘閥–主要零部件材料
| 零件名稱 | 碳鋼 | 不銹鋼 | |
| C | P | R | |
| 閥體、閥蓋、閘板 | WCB | CF8 | CF8M |
| 襯里層/閥座 | PCTFE（F3）、FEP（F46）、PFA（可溶性聚四氟乙烯）、Po（聚烯烴） | ||
| 填料、墊片 | 柔性石墨、PTFE（F4） | ||
| 支架 | HT250、WCB、CF8 | ||
| 手輪 | WCC | ||

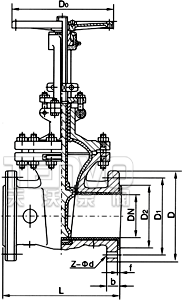

耐腐蝕襯氟閘閥–主要連接尺寸
| 公稱通徑 | L | D | D1 | D2 | f | b | Z-Φd | D0 | |
| DN（mm） | NPS（inch） | ||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 2 | 14 | 4-14 | 120 |
| 20 | 3/4 | 152 | 105 | 75 | 55 | 2 | 16 | 4-14 | 120 |
| 25 | 1 | 165 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 |
| 32 | 1-1/4 | 178 | 135 | 100 | 78 | 2 | 18 | 4-18 | 140 |
| 40 | 1-1/2 | 240 | 145 | 110 | 85 | 3 | 18 | 4-18 | 160 |
| 50 | 2 | 250 | 160 | 125 | 100 | 3 | 20 | 4-18 | 180 |
| 65 | 2-1/2 | 270 | 180 | 145 | 120 | 3 | 20 | 4-18 | 200 |
| 80 | 3 | 280 | 195 | 160 | 135 | 3 | 22 | 4/8-18 | 240 |
| 100 | 4 | 300 | 215 | 180 | 155 | 3 | 22 | 8-18 | 260 |
| 125 | 5 | 325 | 245 | 210 | 185 | 3 | 24 | 8-18 | 300 |
| 150 | 6 | 350 | 280 | 240 | 210 | 3 | 24 | 8-23 | 320 |
| 200 | 8 | 400 | 335 | 295 | 265 | 3 | 26 | 8-23 | 360 |
| 250 | 10 | 450 | 405 | 350 | 320 | 3 | 28 | 12-23 | 400 |
| 300 | 12 | 500 | 460 | 400 | 368 | 4 | 28 | 12-23 | 400 |
| 350 | 14 | 550 | 520 | 460 | 428 | 4 | 30 | 16-23 | 450 |
| 400 | 16 | 600 | 580 | 515 | 482 | 4 | 32 | 16-25 | 450 |
| 450 | 18 | 650 | 640 | 565 | 532 | 4 | 32 | 20-25 | 500 |
| 500 | 20 | 700 | 705 | 620 | 585 | 4 | 34 | 20-25 | 500 |
法蘭尺寸PN1.0MPa、DN80螺栓孔數JB78時Z=4，其它標準時Z=8。
