Q61F三片式焊接球閥

三片式焊接球閥

型號: Q61F、Q61H

三片式焊接球閥有對焊和承插焊兩種焊接形式，其它情況與三片式內螺紋球閥完全一樣。

對焊部分尺寸按ANSIB16.25、GB12224標準生產；

承插焊部分尺寸按ANSIB16.11標準生產；

硅溶膠精密鑄造不銹鋼閥體、閥蓋；

適用于水、油、氣及某些腐蝕性流體介質；

常溫額定工作壓力為1000PSI（7.0MPa）；

閥體、閥蓋連接形式便于日常檢修與維護；

適用溫度范圍：-20℃～232℃；

特點總結：

對焊/承插焊三片式結構標準型/加長型/接管型可配氣動/電動執行器

三塊式高壓對焊球閥

相同:對焊連接/三片式

不同:鍛鋼工藝/高壓32.0MPa

一體式全焊接球閥

相同:焊接連接

不同:一體式閥體

公稱管對焊球閥

相同:對焊連接/三片式

不同:

三片式對焊球閥

三片式（對焊）焊接球閥實物圖

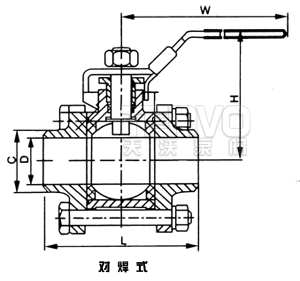

三片式（對焊）焊接球閥結構圖
SIZE D C L H W
1/4″ 11.6 14 65 50 120
3/8″ 12.7 17.5 65 50 120
1/2″ 15 22.7 65 60 120
3/4″ 20 27.5 75 64 130
1″ 25 34 85 71 154
1-1/4″ 32 42 100 79 154
1-1/2″ 38 49 125 86 185
2″ 50.8 60.5 150 95 185
2-1/2″ 65 76.5 190 130 250
3″ 80 90 210 142 250
4″ 100 108 268 170 280

三片式承插焊球閥

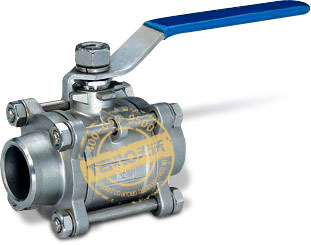

三片式（承插焊）焊接球閥實物圖

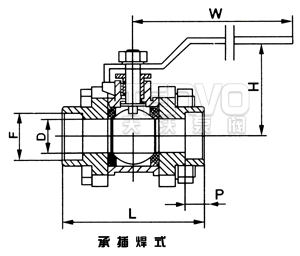

三片式（承插焊）焊接球閥結構圖
SIZE D L H W F P
1/4″ 11.6 65 50 100 14.1 10
3/8″ 12.7 65 50 100 17.6 10
1/2″ 15 73 60 130 21.8 10
3/4″ 20 84 64 130 27.4 13
1″ 25 90 72 165 34.1 13
1-1/4″ 32 112 79 165 42.8 16
1-1/2″ 38 119 86 190 48.7 16
2″ 50.8 145 95 190 61 18
2-1/2″ 65 185 130 250 77 18
3″ 80 210 142 250 89.9 20
4″ 100 268 170 280 115.2 20

其它三片式焊接球閥展示

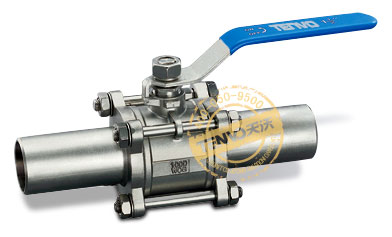

加長型三片式焊接球閥

加長型三片式焊接球閥實物圖

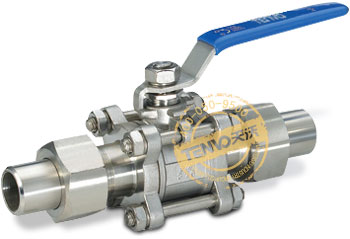

帶接管三片式焊接球閥

帶接管三片式焊接球閥實物圖

三片式焊接球閥裝配執行器展示

TENVO三片式焊接球閥與電動、氣動執行器配套，廣泛應用于管路的控制系統，更多詳情瀏覽電動焊接球閥、氣動焊接球閥產品頁面。

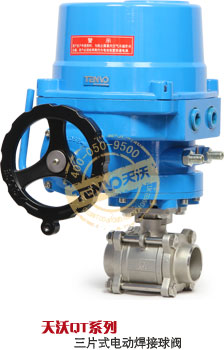

QT系列電動三片式內螺紋球閥

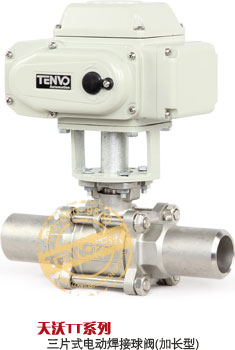

TT系列電動三片式內螺紋球閥

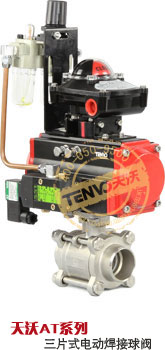

AT系列氣動三片式內螺紋球閥
