為了保證低溫閥能在低溫下安全可靠地運行，在低溫閥的設計和制造方面有一些特殊的考慮和要求。同樣，低溫閥的試驗與普通閥門也有所不同。下面就JB/T 7749-1995《低溫閥門技術條件》和英國：BS 6364: R1998《低溫閥門》的試驗方法，試驗要求和試 驗裝置作簡略的介紹。

低溫閥門試驗(JB/T 7749-1995)

(1)試驗條件

低溫閥門的低溫試驗在常溫試驗合格后進行。

試驗前應消除閥門水分和油脂，擰緊螺栓至預定的力矩或拉力，記錄其數值。用符合試驗要求的熱電偶與閥門連接，試驗過程中監測閥體、閥蓋的溫度。低溫試驗冷卻介質為液氮與酒

精的混合液或液氮，試驗介質為氦氣。

(2)試驗步驟

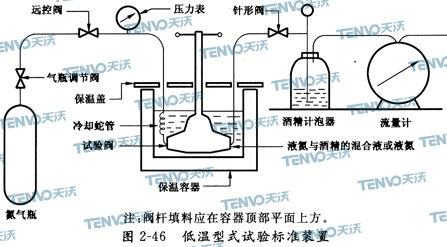

1)低溫閥門試驗裝置見圖2-46。如圖所示，將閥門安裝在試驗容器里，并接好所有接頭，保證閥門填料處在容器上部，且溫度保持在O℃以上。

2)在常溫及最大閥門試驗壓力下，使用氮?dú)庾龀跏紮z測試驗，確保閥門在合適的條件下進行試驗。

3)將閥門浸入液氮與酒精的混合液或液氮中冷卻至閥門低溫工況溫度，其水平面蓋住閥體與閥蓋。

4)在低溫工況溫度下，按下列步驟進行操作：

①在試驗溫度下，浸泡閥門直到各處的溫度穩定為止，用熱電偶測量保證閥門各處溫度的均勻性；

②在試驗溫度下，重復2.11.1(2)-2)的初始檢測試驗；

③在試驗溫度和閥門的公稱壓力下，開關閥門5次做低溫操作性能試驗，配有驅動裝置的閥門按上述要求做動作試驗；

④在最大閥門試驗壓力下，按閥門的正常流向做閥門密封試驗，對于雙向密封的閥門應分別進行試驗，用流量計測量泄漏量時，其泄漏率應符合表2-23規定；

⑤閥門處在開啟位置時，關閉閥門出口端的針形閥(見圖2-46，并向閥體加壓至密封試驗壓力，保持15min，檢查閥門填料處、閥體和閥蓋連接處的密封性；

⑥閥蓋上密封的檢查，有上密封的閥門應做上密封試驗，試驗時閥門全開，兩端封閉，向閥內通入氦氣至密封試驗壓力為止，松開填料壓蓋，檢查上密封的密封性。

5)低溫性能的試驗結果應符合表2-23的規定。

6)將閥門恢復到環境溫度，重復2．11．1(2)-2)氦氣檢驗試驗，測量并記錄閥門的泄漏量、開關扭矩并把結果與2．11．1(2)-2)所得讀數進行比較。

7)試驗結束后，在干凈無塵的環境中拆閥，檢查拆卸的難易程度并檢驗各零部件的磨損和損壞情況。

8)低溫試驗合格的閥門應進行清潔、干燥，閥門處于關閉狀態。
