氣動薄膜切斷閥

氣動薄膜切斷閥

型號: ZMAQ-162、ZMAQ-163

氣動薄膜切斷閥，是氣動單元組合儀表中的執行單元。采用多彈簧氣動薄膜執行機構和直通單座、（套筒、三通）閥組成，具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的二位切斷控制。

氣動薄膜切斷閥根據閥體結構分為二通切斷閥（型號：ZMAQ-162、ZMBQ-162）和三通切斷閥（型號：ZMAQ-163、ZMBQ-163）。

特點總結：

二通或三通閥體氣動薄膜執行器切斷控制

氣動活塞切斷閥

相同:切斷功能

不同:氣動執行器類型

氣動快速切斷閥

相同:切斷功能

不同:氣動執行器類型

氣動三通調節閥

相同:閥門/執行器

不同:具備調節功能

氣動薄膜切斷閥–主要技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數kv 套筒 11 20 30 48 75 120 190 300 480 760
單座 5 7 11 20 30 48 75 120 190 300 480 760
三通
額定行程 8 12 20 25 40 50
允許泄漏量 硬密封（L/H） 套筒5×10-5閥額定容量　單座、三通1.2×10-7×閥的額定容量
軟密封（ml/min） 0泄漏
膜片有效面積（cm2）（薄膜式切斷閥） 100 200 400 600 1000
公稱壓力PN(MPa) 1.6　4.0　6.4
允許壓差（MPa） 單座 6.4 6.4 3.8 2.5 2.9 1.8 2.0 1.3 0.83 0.8 0.55 0.52
套筒 6.4
信號壓力KPa 200（薄膜片）
回訊電壓 AC220V/DC24V/DC110V
ZMAQ/ZMAX/ZMBQ/ZMBX氣動薄膜三通調節閥
氣動薄膜三通調節閥結構圖

氣動薄膜切斷閥–主要零件材料及適用溫度、介質

材料代號 C（WCB） P（304） R（316）
主要零件 閥體、閥蓋 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
閥芯、閥座 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni12Mo2Ti（316）或司鈦萊合金堆焊
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯（F4）、柔性石墨、
墊片 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
上下膜蓋 A3鋼板沖壓
波紋膜片 丁晴橡膠夾增強滌淪織物
彈簧 60Si2Mn
推桿、襯套 2Cr13
軸套 聚氨酯（用于反作用）
適用工況 適用介質 水蒸汽油品類氣液體 硝酸堿類腐蝕性氣液體 醋酸類等腐蝕性氣液體
適用溫度 -30～+200℃ -30～+450℃ F4：≤200℃

氣動薄膜切斷閥–外形尺寸

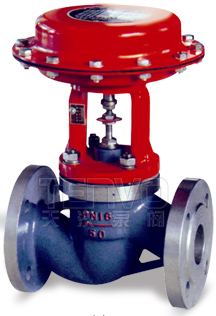

ZMAQ-162、ZMBQ-162氣動薄膜切斷閥實物圖

ZMAQ-162、ZMBQ-162實物圖

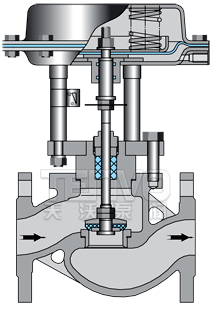

ZMAQ-162、ZMBQ-162氣動薄膜切斷閥結構圖

ZMAQ-162、ZMBQ-162結構圖

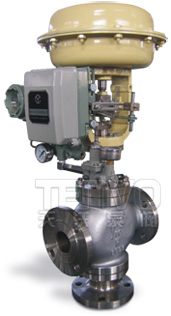

ZMAQ-163、ZMBQ-163氣動薄膜三通切斷閥實物圖

ZMAQ-163、ZMBQ-163實物圖

ZMAQ-163、ZMBQ-163氣動薄膜三通切斷閥結構圖

ZMAQ-163、ZMBQ-163結構圖

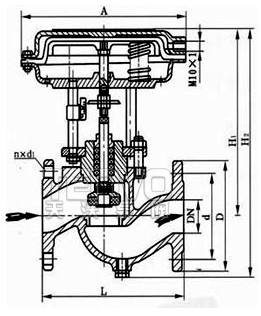

一、氣動薄膜切斷閥（ZMAQ-162、ZMBQ-162)

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數 5 8 12 17 29 43 70 110 165 275 440 690
A(mm) 194 230 306 394 496
L(mm) PN16 150 160 180 200 230 290 310 350 400 480 600
PN64 230 260 300 340 380 430 500 550 650
D(mm) PN16 95 105 115 140 150 165 185 200 220 250 285 340
PN64 105 130 140 155 170 180 205 215 250 295 345 415
H2(mm) 325 346 360 369 477 517 540 742 822 877

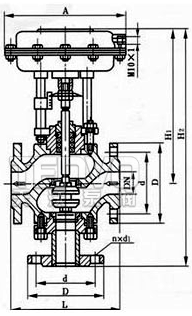

二、氣動薄膜切斷閥（ZMAQ-163、ZMBQ-163)

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
額定流量系數 8 12 17 29 43 70 110 165 275 440 690
H3(mm) 398 392 404 427 443 532 558 577 728 940 995
A(mm) 194 230 306 394 496
L(mm) PN16 150 160 180 200 230 290 310 350 400 480 600
PN64 230 260 300 340 380 430 500 550 650
D(mm) PN16 105 115 140 150 165 185 200 220 250 285 340
PN64 130 140 155 170 180 205 215 250 295 345 415
