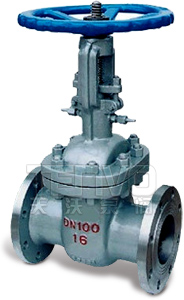

法蘭式水封閘閥

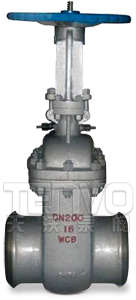

焊接式水封閘閥
法蘭式
焊接式
公稱壓力 DN(MPa) |
公稱通徑 DN(mm) |

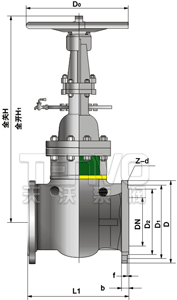

尺寸(mm) | |||||||||||||
L1 | L2 | D | D1 | D2 | B | f | z-d | DN | A | B | H | H1 | D0 | ||
1.6 | 50 | 250 | 216 | 160 | 125 | 100 | 16 | 3 | 4-18 | 49 | 57 | 64 | 398 | 458 | 250 |
65 | 270 | 241 | 180 | 145 | 120 | 18 | 3 | 4-18 | 66 | 73 | 82 | 438 | 514 | 250 | |
80 | 280 | 283 | 195 | 160 | 135 | 20 | 3 | 8-18 | 78 | 89 | 94 | 456 | 539 | 300 | |
100 | 300 | 305 | 215 | 180 | 155 | 20 | 3 | 8-18 | 96 | 108 | 115 | 514 | 614 | 300 | |
125 | 325 | 381 | 245 | 210 | 185 | 22 | 3 | 8-18 | 121 | 133 | 144 | 600 | 730 | 350 | |
150 | 350 | 403 | 280 | 240 | 210 | 24 | 3 | 8-23 | 146 | 159 | 172 | 680 | 825 | 350 | |
200 | 400 | 419 | 335 | 295 | 265 | 26 | 3 | 12-23 | 202 | 219 | 222 | 800 | 1000 | 400 | |
250 | 450 | 457 | 405 | 350 | 320 | 30 | 3 | 12-25 | 254 | 273 | 278 | 840 | 1080 | 450 | |
300 | 500 | 502 | 460 | 400 | 375 | 30 | 4 | 12-25 | 303 | 325 | 330 | 990 | 1280 | 450 | |
350 | 550 | 572 | 520 | 460 | 435 | 34 | 4 | 16-25 | 351 | 377 | 382 | 1135 | 1470 | 600 | |
400 | 600 | 610 | 580 | 515 | 485 | 36 | 4 | 16-30 | 398 | 426 | 432 | 1410 | 1815 | 650 | |
450 | 650 | 660 | 640 | 565 | 545 | 40 | 4 | 20-30 | 450 | 480 | 484 | 1475 | 1925 | 700 | |
500 | 700 | 711 | 705 | 620 | 608 | 44 | 4 | 20-34 | 501 | 530 | 535 | 1660 | 2170 | 750 | |
600 | 800 | 813 | 840 | 725 | 718 | 48 | 5 | 20-41 | 602 | 630 | 638 | 1950 | 2570 | 800 | |
700 | 900 | 914 | 910 | 840 | 788 | 50 | 5 | 24-41 | 692 | 720 | 738 | 2165 | 2870 | 850 | |
800 | 1000 | 965 | 1020 | 950 | 898 | 52 | 5 | 24-41 | 792 | 820 | 840 | 2595 | 3395 | 950 |
如果需要PN2.5~10.0MPa壓力的數據,請聯系天沃工作人員。

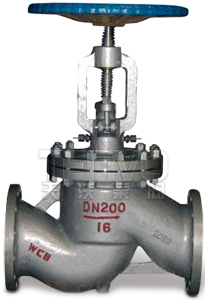

法蘭式水封閘閥

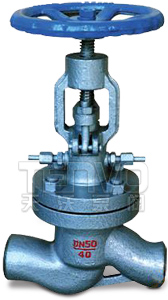

焊接式水封閘閥
法蘭式
焊接式
公稱壓力 DN(MPa) |
公稱通徑 DN(mm) |

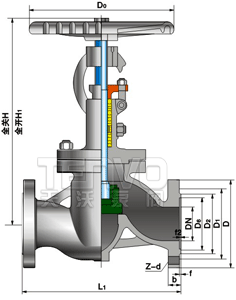

尺寸(mm) | |||||||||||||
L1 | L2 | D | D1 | D2 | b | f | z-d | Dn | A | B | H | H1 | D0 | ||
1.6 | 15 | 130 | 140 | 95 | 65 | 45 | 14 | 2 | 4-14 | 12 | 18 | 36 | 245 | 260 | 120 |
20 | 150 | 152 | 105 | 75 | 55 | 14 | 2 | 4-14 | 18 | 25 | 44 | 265 | 285 | 140 | |
25 | 160 | 165 | 115 | 85 | 65 | 14 | 2 | 4-14 | 25 | 32 | 44 | 270 | 295 | 160 | |
32 | 180 | 184 | 135 | 100 | 78 | 16 | 2 | 4-18 | 31 | 38 | 48 | 285 | 315 | 180 | |
40 | 200 | 203 | 145 | 110 | 85 | 16 | 2 | 4-18 | 38 | 45 | 55 | 300 | 330 | 200 | |
50 | 230 | 229 | 160 | 125 | 100 | 16 | 3 | 4-18 | 49 | 57 | 64 | 355 | 390 | 240 | |
65 | 290 | 279 | 180 | 145 | 120 | 18 | 3 | 4-18 | 66 | 73 | 82 | 415 | 455 | 280 | |
80 | 310 | 318 | 195 | 160 | 135 | 20 | 3 | 8-18 | 78 | 89 | 94 | 425 | 470 | 280 | |
100 | 350 | 368 | 215 | 180 | 155 | 20 | 3 | 8-18 | 96 | 108 | 117 | 470 | 520 | 320 | |
125 | 400 | 4 | 245 | 210 | 185 | 22 | 3 | 8-18 | 121 | 133 | 144 | 500 | 555 | 360 | |
150 | 480 | 470 | 280 | 240 | 210 | 24 | 3 | 8-23 | 146 | 159 | 175 | 570 | 650 | 400 | |
200 | 600 | 597 | 335 | 295 | 265 | 26 | 3 | 12-23 | 202 | 219 | 232 | 680 | 770 | 400 |
如果需要PN2.5~10.0MPa壓力的數據,請聯系天沃工作人員。
產品類別 | 零件名稱 | 適用溫度℃ | 適用介質 | |||||
閥體、閥蓋、支架 | 閥桿 | 閘板、閥瓣、密封面 | 閥副密封面 | 閥桿螺母 | 閥桿螺母 | |||
碳鋼型(C) | WCB、 25 |
1Cr13 或2Cr13 |
Cr型不銹鋼 或硬質合金 |
不銹鋼 | 鋁青銅 | 柔性石墨 | ≤425 | 水、蒸汽、油品 、非腐蝕氣體 |
合金鋼(I) | WC6、 Cr5Mo1 |
38CrMoAIA 20Cr1Mo1VA |
鈷基合金 | 硬質合金 | ≤540 |
1、閥蓋填料室帶有水封結構(見下圖),當接口處通入壓力為0.6-1.OMPa的水時,可使系統與大氣隔離,具有良好的氣密性。
2、DS/Z型系列采用雙閘板雙向彈性密封,啟閉靈活、迅速、密封可靠。
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長。
4、在管路上作啟閉裝置用,必須處于全開或全閉狀態,不得用于調節流量。
5、材料的選用優于普通中低壓閥門,其中承壓件采用鑄鋼,閥桿及密封面選用不銹鋼。
6、閥門連接方式有法蘭和焊接兩種,驅動方式為手動和電動。
1-旋塞(可以提供)
2-專用接頭(可以提供)
3-水封管接頭
4-填料墊
5-聚四氟乙烯填料
6-成型塑料
7-水封環
8-填料座圈
9-無縫鋼管(用戶自備)
