1.密封面尺寸的選取

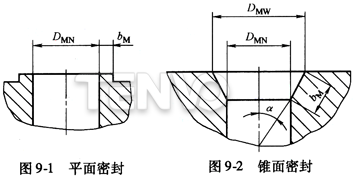

截止閥和節流閥的密封面一般有平面密封和錐面密封兩種，如圖9-1和圖9-2所示。

閥座密封面內徑，對于國標閥門應按GB／T 12224—2005中的附錄A選取或按GB／T 12235—2007標準選取；對于美標閥門按美國機械工程師學會標準ASMEBl6·34—2004中的附錄A選取；對于沒有標準的鑄鐵截止閥或節流閥，可取與公稱尺寸相同的尺寸。

閥座密封面的寬度b_M與公稱壓力、公稱尺寸和密封面材料有關，對平面密封，可根據公稱尺寸參考表9-1選取，然后再驗算密封面的工作比壓。

閥瓣密封面的寬度b^′_M，要根據閥門的結構確定，對閥瓣有導向的截止閥，閥瓣密封面的寬度取和閥座密封面寬度相同的尺寸；對閥瓣無導向的截止閥，閥瓣密封面寬度通常要比閥密封面寬度b_M大2～6mm，這是因為要考慮結構和制造上的原因，閥瓣和閥座可能不在同一個軸線上。

閥瓣和閥座密封面的平均直徑應該相等，這樣便得出閥瓣密封面內徑D^′_MN=D_MN-(b^′_M-b_M)。

節流閥密封面尺寸的選取與截止閥基本相同。

2．密封面上的總作用力和比壓

(1)密封面上的總作用力(N)介質從閥瓣下方流人時：

式中F_MJ——密封面上介質靜壓力按式(9-2)計算；

F_MF—— 介質密封力(N)對于平面密封(圖9-1)，按下式(9-3)計算；對于錐面密封(圖9-2)，按式(9-4)計算。

(9-2)

式中D_MN——密封面內徑(mm)；

b_M——閥座密封面寬度(mm)；

p ——設計壓力，取公稱壓力PN(MPa)。

式中q_MF——密封必須比壓(MPa)；見表7-1，或按式(7-3)計算。

(9-4)

式中D_MW——密封面外徑(mm)；

α——密封面錐半角(°)；

f_M——密封面摩擦系數，按表9-2選取。

(2)密封面上的比壓力(MPa)

(9-5)

判定：要保證：

式中 [q]——密封面材料的許用比壓力(MPa)，查表7-2。
