真空隔離閘閥
閥門 > 閥門產品 > 閘閥 > 正文

真空隔離閘閥/截止閥

型號: NKZ41H、NKZ61H、NKJ41H、NKJ61H

NK系列真空隔離閥分為真空隔離閘閥和真空隔離截止閥，閥蓋填料是具有水密封或真空隔離結構，當接口通入壓力0.6～1.0MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密封，適用于公稱壓力≤10.0MPa，工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置，尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

水封閥

相同:

不同:

波紋管閘閥

相同:

不同:波紋管密封

波紋管截止閥

相同:

不同:截止閥類型

真空隔離閘閥

NKZ41H型法蘭式真空隔離閘閥–零件材料和使用范圍

型號 閥體、閥蓋 閥桿 閥板 密封面 閥桿螺母 填料 緊固件 適用介質 適用溫度℃
NKZ41/44-C型 WCB 2Cr13 25 H：合金鋼 鋁青銅 膨脹復合石墨 優質碳鋼 水、蒸汽、空氣 ≤425
NKZ41/44-I型 鉻鉬鋼 20Cr1Mo1VA 鉻鉬鋼 Y：硬質合金 鉻鉬鋼 ≤550

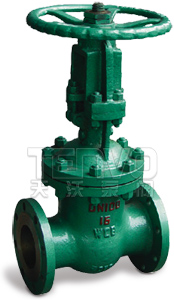

法蘭式真空隔離閘閥實物圖

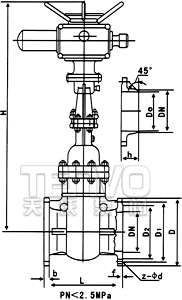

電動法蘭式真空隔離閘閥結構圖

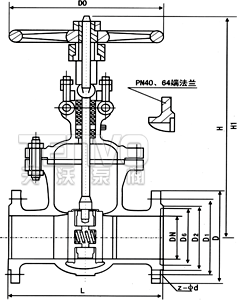

法蘭式真空隔離閘閥結構圖

NKZ41H型法蘭式真空隔離閘閥–主要尺寸

公稱通徑
DN（mm）		 主要外形尺寸及連接尺寸（mm）
L D D1 D2 b f z-d H H1 H2 D0
50 250 160 125 100 16 3 4-18 350 400 640 220
65 265 180 145 120 18 3 4-18 375 450 670 240
80 280 195 160 135 20 3 8-18 433 528 720 280
100 300 215 180 155 20 3 8-18 502 620 800 320
125 325 245 210 185 22 3 8-18 612 753 905 360
150 350 280 240 210 24 3 8-23 676 847 966 360
200 400 335 295 265 26 3 12-23 820 1039 1100 400
250 450 405 355 320 30 3 12-25 969 1245 1220 450
300 500 460 410 375 30 4 12-25 1142 1472 1527 500
350 550 520 470 435 34 4 16-25 1280 1450 1665 550
400 600 580 525 485 36 4 16-30 1452 1887 1870 600
450 650 640 585 545 40 4 20-30 1541 2011 1946 700
500 700 705 650 608 44 4 20-34 1676 2181 2190 700
600 800 840 770 718 48 5 20-41 2000 2600 2510 800
700 900 910 840 788 50 5 24-41 2200 2900 2810 800
800 1000 1020 950 898 52 5 24-41 2360 3160 2950 800

此表為PN1.6MPa數據。

如需PN2.5～10.0MPa數據，請聯系天沃工作人員。

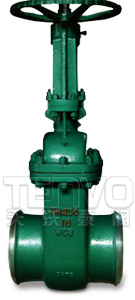

對焊式真空隔離閘閥實物圖

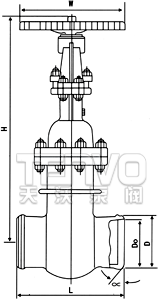

對焊式真空隔離閘閥結構圖

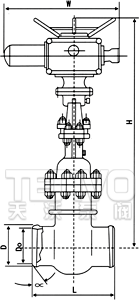

電動對焊式真空隔離閘閥結構圖

NKZ61H型對焊式真空隔離閘閥–主要尺寸

公稱通徑
DN（mm）		 外形尺寸（mm）
L H D D0 ∝ W
50 250 618 64 49 37° 30′ 562
65 270 670 82 66 562
80 280 700 95 78 562
100 300 785 117 100 607
125 325 845 144 125 607
150 350 990 172 151 607
200 400 1080 223 201 607
250 450 1150 278 253 607
300 500 1415 330 303 755
350 550 1665 380 351 755
400 600 1815 432 398 825
450 650 1920 484 450 825
500 700 2080 535 498 825
600 800 2380 638 600 925

此表為PN2.5MPa數據。

如需PN4.0～10.0MPa數據，請聯系天沃工作人員。

真空隔離截止閥

法蘭式真空隔離截止閥實物圖

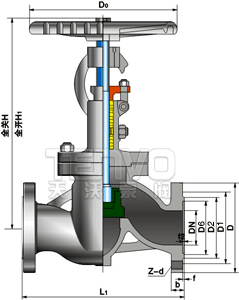

法蘭式真空隔離截止閥結構圖

NKJ41H型法蘭式真空隔離截止閥–主要尺寸

公稱壓力
PN（MPa）		 公稱通徑
DN（mm）		 尺寸（mm）
L1 L2 D D1 D2 b f Z-d Dn A B H H1 D0
1.6 15 130 140 95 65 45 14 2 4-14 12 18 36 245 260 120
20 150 152 105 75 55 14 2 4-14 18 25 44 265 285 140
25 160 165 115 85 65 14 2 4-14 25 32 44 270 295 160
32 180 184 135 100 78 16 2 4-18 31 38 48 285 315 180
40 200 203 145 110 85 16 2 4-18 38 45 55 300 330 200
50 230 229 160 125 100 16 3 4-18 49 57 64 355 390 240
65 290 279 180 145 120 18 3 4-18 66 73 82 415 455 280
80 310 318 195 160 135 20 3 8-18 78 89 94 425 470 280
100 350 368 215 180 155 20 3 8-18 96 108 117 470 520 320
125 400 4 245 210 185 22 3 8-18 121 133 144 500 555 360
150 480 470 280 240 210 24 3 8-23 146 159 175 570 650 400
200 600 597 335 295 265 26 3 12-23 202 219 232 680 770 400

如需PN2.5～10.0MPa數據，請聯系天沃工作人員。

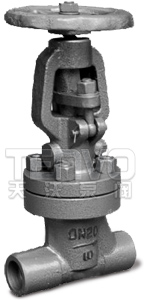

對焊式真空隔離截止閥實物圖

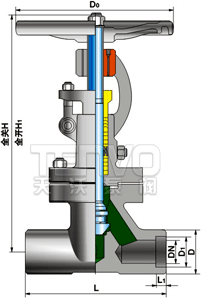

對焊式真空隔離截止閥結構圖

NKJ61H型對焊式真空隔離截止閥–主要尺寸

公稱壓力
DN(mm)		 公稱通徑
DN（mm）		 尺寸（mm）
L D Dn D1 L1 H H1 D0
1.6
2.5		 10 130 36 9 15 9 245 255 120
15 130 36 12 19 10 245 260 120
20 150 44 19 26 11 265 285 140
25 160 44 26 33 13 270 293 160
32 180 60 30 39 14 270 300 180

如需PN4.0～10.0MPa數據，請聯系天沃工作人員。

真空隔離閥的主要結構特點及用途

1、本系列閥門主體采用鑄鍛結構，具有平等雙密封副半強制雙向密封，密封面到位運動和楔形塊楔開緊運動分步作用實現零泄漏。

2、密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。

3、結構簡單、緊湊、檢修方便，使用壽命長。

4、閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且各接各面 采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。

5、閥蓋填料室帶有真空油(見下圖)，可使系統與大氣隔離，具有良好的氣密性。

6、材料的選用優于普通高、中、低壓閥門，其中承壓件采用鋁青銅，閥桿及密封面選用不銹鋼。

7、閘閥為平行式雙閘板結構，密封可靠，啟閉輕便，檢修方便。

8、本系列閥門連接形式分法蘭、焊接兩種。驅種方式手動、電動兩種。
