鍛鋼閘閥

鍛鋼閘閥

型號:

TENVO鍛鋼閘閥有三種閥蓋設計形式：第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接，第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用透焊連接。第三種是自密封閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。

特點總結：

鍛造閥體最高壓力1500Lb三種閥蓋密封形式最大口徑DN50

高溫高壓焊接閘閥

相同:鍛鋼閘閥

不同:口徑更大/壓力更高

鍛鋼截止閥

相同:鍛鋼閥體

不同:截止閥類型

鍛鋼高壓球閥

相同:鍛鋼閥體

不同:球閥類型/最高壓力32.0MPa

螺紋/承插焊鍛鋼閘閥

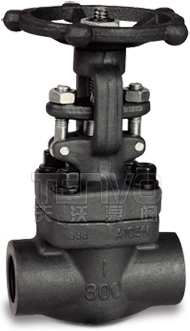

內螺紋鍛鋼閘閥實物圖

內螺紋鍛鋼閘閥實物圖

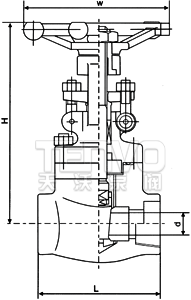

螺紋_承插焊鍛鋼閘閥結構圖

螺紋/承插焊鍛鋼閘閥結構圖

螺紋/承插焊鍛鋼閘閥–技術標準

設計標準：API602、BS5352、ASME B16.34

連接尺寸：ASME B1.20.1、ASME B16.11

檢驗和測試：API598

螺紋/承插焊鍛鋼閘閥–外形尺寸

CLASS 150～800
SIZE L（mm） W（mm） H開
inch mm
縮徑 全徑 縮徑 全徑 - - -
1/4 - 8 - 79 100 166
3/8 1/4 10 8 79 100 166
1/2 3/8 15 10 79 100 166
3/4 1/2 20 15 92 100 169
1 3/4 25 20 111 125 193
1-1/4 1 32 25 120 160 236
1-1/2 1-1/4 40 32 120 160 246
2 1-1/2 50 40 140 180 283
- 2 - 50 178 200 330

CLASS 900～1500
SIZE 壓力磅級 L（mm） W（mm） H開
inch mm
1/4 8 900 79 100 166
1500 111 125 197
3/8 10 900 79 100 166
1500 111 125 197
1/2 15 900 92 100 169
1500 111 125 197
3/4 20 900 111 125 193
1500 111 125 197
1 25 900 120 160 230
1500 120 160 218
1-1/4 32 900 120 160 246
1500 120 160 237
1-1/2 40 900 140 180 283
1500 140 180 274
2 50 900 178 200 330
1500 178 200 320

對接焊/法蘭鍛鋼閘閥

鍛鋼法蘭閘閥

鍛鋼法蘭閘閥實物圖

對接焊/法蘭鍛鋼閘閥結構圖

對接焊/法蘭鍛鋼閘閥結構圖

對接焊/法蘭鍛鋼閘閥–技術標準

設計標準：API602、BS5352、ASME B16.34

連接尺寸：ASME B1.20.1、ASME B16.11

檢驗和測試：API598

對接焊/法蘭鍛鋼閘閥–外形尺寸

CLASS 150～600
SIZE 磅級壓力 L（mm） L2（mm） H開 W（mm）
inch mm 縮徑 全徑 縮徑 全徑
1/2 15 150 108 108 166 169 100 100
300 140 140
600 165 165
3/4 20 150 117 117 169 193 100 125
300 152 152
600 190 191
1 25 150 127 127 193 230 125 160
300 165 165
600 216 216
1-1/4 32 150 140 138 230 246 160 160
300 178 178
600 229 229
1-1/2 40 150 165 165 246 283 160 180
300 190 191
600 241 241
2 50 150 178 178 283 330 180 200
300 216 219
600 292 291

CLASS 900～1500
SIZE L1（mm） L2（mm） H開 W（mm）
inch mm
1/2 15 216 216 197 125
3/4 20 229 229 197 125
1 25 254 254 224 160
1-1/4 32 279 279 237 160
1-1/2 40 305 305 276 180
2 50 368 368 320 200
