波紋管閘閥

型號:

美標_德標波紋管閘閥的主要優點有：

1、波紋管密封閘閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。

2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。

3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑。不像傳統的只對螺紋加潤滑油。

4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

特點總結：

波紋管+填料雙重密封閥桿處零泄漏可用于危險有毒介質安全可靠

法蘭楔式閘閥

相同:閘板啟閉

不同:無波紋管密封

波紋管截止閥

相同:波紋管密封

不同:截止閥類型

波紋管減壓閥

相同:波紋管密封

不同:減壓功能

PN1.6MPa德標波紋管閘閥–主要連接尺寸

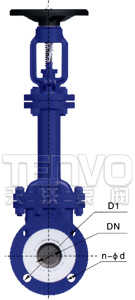

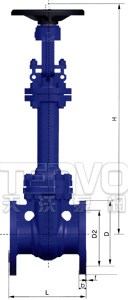

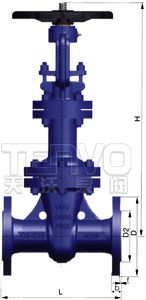

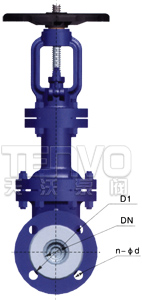

德標波紋管閘閥結構圖

設計標準：DIN 3352 – 結構長度：DIN 3202 – 連接法蘭：DIN 2543～2545 – 試驗和檢驗：DIN 3230

口徑DN L D D1 D2 b f H n-Φd
40 240 150 110 88 18 3 473 4-18
50 250 165 125 102 20 3 524 4-18
65 270 185 145 122 20 3 567 4-18
80 280 200 160 138 20 3 655 8-18
100 300 220 180 158 20 3 833 8-18
125 325 250 210 188 22 3 908 8-18
150 350 285 240 212 22 3 1006 8-22
200 400 340 295 268 24 3 1423 12-22
250 450 405 355 320 26 3 1708 12-26
300 500 460 410 378 28 4 2117 12-26
350 550 520 470 438 30 4 2400 16-26
400 600 580 525 490 32 4 2707 16-30
450 650 640 585 548 34 4 2834.5 20-30
500 700 715 650 610 36 4 3169 20-33
600 800 840 770 725 40 5 4053 20-36

如果需要PN25～40德標波紋管閘閥的數據，請聯系天沃工作人員。
