波紋管截止閥
型號: WJ41H、WJ41W
天沃公司生產有國標、美標、德標波紋管密封截止閥，以其優異的密封性能，在無菌生產流程以及危險有毒流體等方面得到廣泛應用。雖然金屬波紋管的確允許非常少量的的氣體滲透進金屬，但在103bar的工藝壓力下，測得甲烷的泄漏率低于2.8E-6mm3/s。在該泄漏下，流過1m3將花費1100萬年。因此，如果保證該截止閥焊接完整性的情況下，可以很容易地滿足泄漏率低于100ppm的規定要求。
波紋管密封閥可能是面對有害流體及粉塵，滿足規定、確保人員健康的唯一方法。
特點總結：
波紋管+填料雙重密封閥桿處零泄漏可用于危險有毒介質安全可靠
波紋管密封截止閥–性能規范表
| 公稱壓力 | PN | MPa | |
| 試驗壓力 | 強度試驗 | 1.5PN | |
| 密封試驗 | 1.1PN | ||
| 氣密封試驗 | 0.6 | ||
| 適用溫度 | -196～600℃ | ||
德標波紋管截止閥
德標波紋管截止閥–技術規范
設計標準：DIN 3356
結構長度：DIN 3302
連接法蘭：DIN2543-2545
試驗與檢驗：DIN 3230
| PN16 | ||||||||

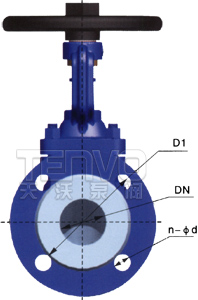

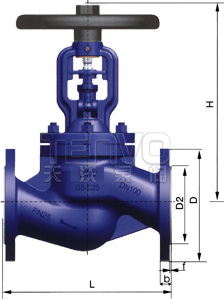

| 口徑 DN |
主要連接尺寸 | |||||||
| L | D | D1 | D2 | b | f | H | n-Φd | |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 195 | 4-14 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 195 | 4-14 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 207 | 4-14 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 218 | 4-18 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 225 | 4-18 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 230 | 4-18 |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 272 | 4-18 |
| 80 | 310 | 200 | 160 | 138 | 20 | 3 | 290 | 8-18 |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 355 | 8-18 |
| 125 | 400 | 250 | 210 | 188 | 22 | 3 | 410 | 8-18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 3 | 425 | 8-22 |
| 200 | 600 | 340 | 295 | 268 | 24 | 3 | 540 | 12-22 |
| 250 | 730 | 405 | 355 | 320 | 26 | 3 | 781 | 12-26 |
| 300 | 850 | 460 | 410 | 378 | 28 | 4 | 827 | 12-26 |
| 350 | 980 | 520 | 470 | 438 | 30 | 4 | 1002 | 16-26 |
| 400 | 1100 | 580 | 525 | 490 | 32 | 4 | 1121 | 16-30 |
如需PN25/40的數據，請聯系天沃工作人員。
國標波紋管截止閥
國標波紋管截止閥–技術規范
設計標準：GB/T 12235-2007
結構長度：GB/T 12221-2005
連接法蘭：HG/T 20592-97
試驗與檢驗：JB/T 9092-99
| PN16 | ||||||||

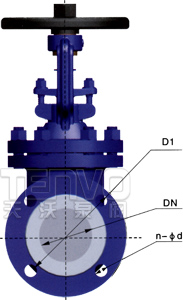

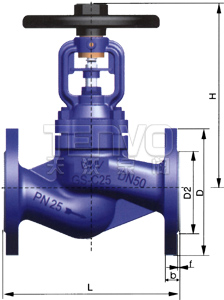

| 口徑 DN |
主要連接尺寸 | |||||||
| L | D | D1 | D2 | b | f | H | n-Φd | |
| 15 | 130 | 95 | 65 | 45 | 16 | 2 | 202 | 4-14 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 202 | 4-14 |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 215 | 4-14 |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 219 | 4-18 |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 250 | 4-18 |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 257 | 4-18 |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 311 | 4-18 |
| 80 | 310 | 200 | 160 | 138 | 20 | 3 | 334 | 8-18 |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 399 | 8-18 |
| 125 | 400 | 250 | 210 | 188 | 22 | 3 | 430 | 8-18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 3 | 466 | 8-22 |
| 200 | 600 | 340 | 295 | 268 | 24 | 3 | 560 | 12-22 |
| 250 | 730 | 405 | 355 | 320 | 26 | 3 | 665 | 12-26 |
| 300 | 850 | 460 | 410 | 378 | 28 | 4 | 720 | 12-26 |
| 350 | 980 | 520 | 470 | 438 | 30 | 4 | 970 | 16-26 |
| 400 | 1100 | 580 | 525 | 490 | 32 | 4 | 1055 | 16-30 |
如需PN25/40的數據，請聯系天沃工作人員。
美標波紋管截止閥
美標波紋管截止閥–技術規范
設計標準：ASME B 16.34
結構長度：ASME B 16.10
連接法蘭：ASME B 16.5
試驗與檢驗：API 598
| 150Lb | ||||||||

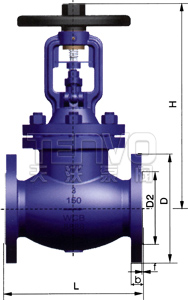

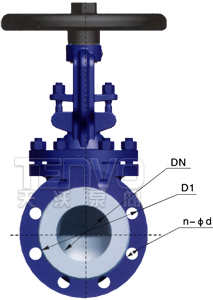

| PNS（inch） | 主要連接尺寸 | |||||||
| L | D | D1 | D2 | b | f | H | n-Φd | |
| 1/2 | 108 | 90 | 60.5 | 35 | 10 | 2 | 215 | 4-16 |
| 3/4 | 117 | 100 | 70 | 43 | 11 | 2 | 215 | 4-16 |
| 1 | 127 | 110 | 79.5 | 51 | 12 | 2 | 220 | 4-16 |
| 1-1/2 | 165 | 125 | 98.5 | 73 | 15 | 2 | 250 | 4-16 |
| 2 | 203 | 150 | 120.5 | 92 | 16 | 2 | 260 | 4-19 |
| 2-1/2 | 216 | 180 | 139.5 | 105 | 18 | 2 | 305 | 4-19 |
| 3 | 241 | 190 | 152.5 | 127 | 20 | 2 | 325 | 4-19 |
| 4 | 292 | 230 | 190.5 | 157 | 24 | 2 | 390 | 8-19 |
| 6 | 406 | 280 | 241.5 | 216 | 26 | 2 | 455 | 8-22 |
| 8 | 495 | 345 | 298.5 | 270 | 29 | 2 | 570 | 8-22 |
如需300Lb～600Lb的數據，請聯系天沃工作人員。
