夾套保溫閘閥

型號: BZ41H、BZ41W

BZ41W夾套保溫閘閥主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。該系列閥門的夾套焊裝于閘閥的兩法蘭之間，閥體的側面、底部設置有夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通閘閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。

特點總結：

焊裝金屬夾套保溫功能碳鋼/不銹鋼材質比普通法蘭大一檔

相關尺寸
常見問題

夾套保溫閘閥–性能參數

公稱壓力：1.6～2.5MPa

試驗壓力：強度（水）：2.4～9.6MPa

密封（水）：1.8～7.0MPa

低壓密封（氣）：0.6MPa

工作溫度：≤200℃

適用介質：酸、堿類

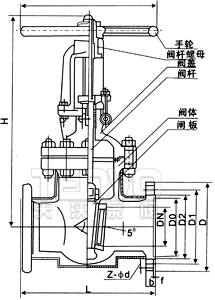

BZ41W-16P/R夾套保溫閘閥–外形尺寸和連接尺寸

公稱通徑 DN（mm）	尺寸
公稱通徑 DN（mm）	L	D	D1	D2	b-f	Z-Φd	H	D0
15	130	95	65	45	16-2	4-14	170	120
20	150	105	75	55	16-2	4-14	190	140
25	160	115	85	65	16-2	4-14	205	160
32	180	135	100	78	18-2	4-18	270	180
40	200	145	110	85	18-3	4-18	310	200
50	250	160	125	100	18-3	4-18	358	240
65	265	180	145	120	18-3	4-18	373	240
80	280	195	160	135	20-3	8-18	435	280
100	300	215	180	155	20-3	8-18	500	300
125	325	245	210	185	22-3	8-18	614	320
150	350	280	240	210	24-3	8-18	674	360
200	400	335	295	265	26-3	12-23	818	400
250	450	405	355	320	30-3	12-25	969	450
300	500	460	410	375	30-4	12-25	1145	560
