本體裂紋、掉塊破損和組織松散的修補(bǔ)，采用鉚接膠封修補(bǔ)法，簡(jiǎn)便易行。膠封鉚接修補(bǔ)法，見圖9-47。
膠封鉚釘修補(bǔ)法的操作程序是：
(1)鉆止裂孔并清理缺陷處。
(2)制作加強(qiáng)板，準(zhǔn)備鉚釘(螺釘)，加強(qiáng)板與本體貼合并配鉆鉚釘孔(螺孔)。
(3)選用適于工況條件和本體的膠粘劑。
(4)表面處理(包括化學(xué)處理)缺陷處、鉚釘(螺釘)、加強(qiáng)板膠粘面。
(5)涂刷膠粘劑或填充填料于缺陷處，待-固化。
(6)涂刷膠粘劑于加強(qiáng)板、鉚釘(螺釘)及其接觸部位。直立扣合加強(qiáng)板，盡量排除粘合面空氣，鉚合鉚釘(上緊螺釘)。
(7)除去殘膠，固化后修整即可。
本體被損的粘補(bǔ)

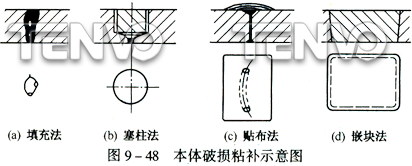

本體破損的粘補(bǔ)方法有：填充法、塞柱法、貼布法、嵌塊法等，見圖9-48。
粘膠劑的選用應(yīng)考慮本體和工況使用條件，如溫度、壓力等。常用粘膠劑修補(bǔ)方法工藝步驟和適用范圍見表9-9。
| 粘補(bǔ)方法 | 工藝步驟 | 適用范圍 |
| 填充法 | 清理孔洞缺陷，選用適于本體和工況條件 的膠粘劑，灌人孔洞中，或者用本體相同的 粉末與膠粘劑調(diào)和后填入孔洞中固化 |
適于小的鑄造缺陷的 粘補(bǔ) |
| 塞柱法 | 加工缺陷，配制塞柱，表面處理；選用適 于工況和本體條件的膠粘劑；涂刷膠液滲入 缺陷，填入塞柱，除凈殘液，固化即可 |
適于較大的鑄造缺陷 的粘補(bǔ) |
| 貼布法 | 一般缺陷表面處理，若裂縫需開坡口、鉆 止裂孔；選用適于工況和本體條件的膠粘劑； 涂刷膠液滲入缺陷內(nèi)，表面用膠填平；選用 處理過的玻璃布，層層涂膠，層層遮蓋在缺 陷，待固化 |
適于短段裂縫、松散 組織等缺陷 |
| 嵌塊法 | 除掉缺陷，加工成所需圓形、方形(直角應(yīng) 圓弧過渡)凹槽或開孔；配制嵌塊為內(nèi)大外小 與凹槽或開孔吻合；表面處理，涂刷適于工 況和本體的膠粘劑；扣合嵌塊，并施加一定 壓緊力，膠層間隙應(yīng)保持0.20~0.30mm。若 缺陷大、工作壓力為lMPa以上，應(yīng)在扣合處 栽絲和鑲波浪鍵 |
適于缺陷大的松散組 織、破損處 |
天沃-金屬硬密封蝶閥，
與您資料共享！
