ZMA(B)Q、ZMA(B)X氣動薄膜三通調節閥

氣動薄膜三通調節閥

型號: ZMAQ、ZMBQ、ZMAX、ZMBX

ZMAQ、ZMBQ、ZMAX、ZMBX氣動薄膜三通調節閥主要用于將一股進口流體分為二股出口流體或者把二股進口流體合成一股出口流體。三通調節閥分為（ZMAQ、ZMBQ）合流調節閥、（ZMAX、ZMBX）分流調節閥。閥尺寸小，壓差較小時合流閥也可以作為分流閥用，但閥尺寸大，壓差高的場合請勿用分流閥。

可配附件：定位器 手輪機構 空氣過濾減壓器等。

特點總結：

三通結構氣動薄膜執行器分流或合流

電動三通調節閥

相同:調節機構

不同:電動執行器

氣動薄膜三通切斷閥

相同:閥門結構

不同:切斷作用/無調節功能

氣動三通球閥

相同:三通

不同:執行器/閥體結構

ZMAQ、ZMBQ、ZMAX、ZMBX氣動薄膜三通調節閥–調節機構主要技術參數

公通徑 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數kv 合流 8.5 13 21 34 52 85 135 210 340 535 800 1260
分流 85 135 210 340 535 800 1260
公稱壓力MPa 1.6 4.0 6.4
行　程mm 16 25 40 60 100
流量特性 直線
介質溫度℃ -20～200、-40～+250(常溫型)、-40～315（中溫型）
法蘭尺寸 鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式 法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質 HT200,ZG230-450、ZG1Cr18Ni9
閥芯材質 1Cr18Ni9
上閥蓋型式 普通式（常溫型），熱片式（中溫型）
可調比 30:1
ZMAQ/ZMAX/ZMBQ/ZMBX氣動薄膜三通調節閥

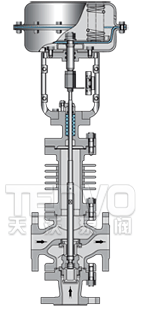

氣動薄膜三通調節閥結構圖

ZMAQ、ZMBQ、ZMAX、ZMBX氣動薄膜三通調節閥–執行機構主要參數

型號 ZMA(B)-3 ZMA(B)-4 ZMA(B)-5 ZMA(B)-6
有效面積cm2 400 630 1000 1600
行程mm 16.25 40 60 1000
彈簧范圍KPa 20～100；40～200；20～60；60～100；80～240

ZMAQ、ZMBQ、ZMAX、ZMBX氣動薄膜三通調節閥–性能指標

項目 不帶定位器 帶定位器
基本誤差％ ±6 ±1.5
回差％ 5 ≤1.5
死區％ 4 ≤0.6
始終點偏差％ 氣關 始點 ±2.5 ±1.5
終點 ±6.0
氣開 始點 ±6.0
終點 ±2.5
額定行程偏差％ ±2.5
允許泄漏量L/h 10-3×閥額定容量

注：一般均應帶定位器

ZMAQ、ZMBQ、ZMAX、ZMBX氣動薄膜三通調節閥–允許壓差

供氣壓力 彈簧壓力 25 32 40 50 65 80 100 125 150 200 250 300
0.14MPa 20～100 1220 750 500 300 300 200 120 120 80 50 50 25

ZMAN、ZMBN氣動薄膜隔膜調節閥–外形尺寸

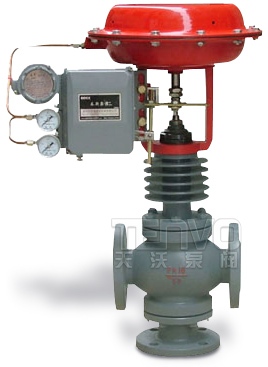

ZMAQ、ZMBQ、ZMAX、ZMBX氣動薄膜三通調節閥實物圖

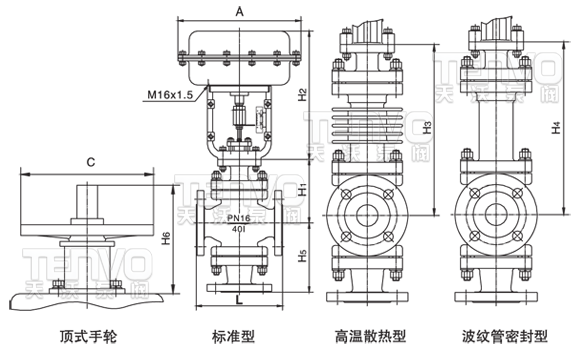

ZMAQ、ZMBQ、ZMAX、ZMBX氣動薄膜三通調節閥外形尺寸圖
公稱通徑 L A H1 H2 H3 H4 H5 C H6
25 160 285 126 271 286 286 135 220 180
32 180 285 129 297 297 297 145 220 180
40 200 285 147 297 315 315 160 220 180
50 230 285 152 297 320 320 170 220 180
65 290 360 179 375 417 417 190 265 240
80 310 360 189 375 427 427 200 265 240
100 350 360 204 375 442 442 220 265 240
125 400 470 228 455 489 619 280 315 304
150 480 470 268 455 529 659 320 315 304
200 600 470 318 455 579 709 380 315 304
