排渣閘閥
閥門 > 閥門產品 > 閘閥 > 正文

排渣閘閥

型號: PZ41H、PZ41Y、PZ41TC

天沃出品的排渣閘閥由PZ41H/Y排渣閘閥和PZ41TC耐磨陶瓷排渣閘閥，全部采用中法蘭螺栓連接，支管兩端為法蘭連接或對焊連接；密封副材料為耐磨陶瓷或耐磨合金，耐磨性強；啟閉件采用半密封副強制密封，性能優良；而閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。

排渣閘閥適用于工作壓力 1.6~6.4MPa，工作溫度 0~100℃ 的火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中灰水混合物，渣水混合物。

特點總結：

排渣專用金屬硬密封或全襯陶瓷密封不存渣不卡阻

陶瓷球閥

相同:全襯陶瓷

不同:球閥類型

陶瓷蝶閥

相同:全襯陶瓷

不同:蝶閥類型

高溫高壓焊接閘閥

相同:閘板啟閉

不同:焊接/高溫高壓

PZ41H/Y排渣閘閥

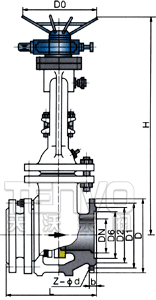

PZ41H/Y排渣閘閥結構圖

PZ41H/Y排渣閘閥–引用標準

設計與制造：GB12234、GB3595

結構長度：GB12221

壓力溫度等級：GB9131、JB/T74、HG20604

連接法蘭：JG/T79、GB9113、HG20593-20635

試驗與檢驗：GB13927、JB/T9092

PZ41H/Y排渣閘閥–主要連接尺寸

公稱壓力PN 公稱通徑DN 主要外形尺寸和連接尺寸
L D D1 D2 D6 b f Z-d H D0
1.6MPa 50 250 160 125 100 - 16 3 4-18 335 250
80 280 195 160 135 - 20 3 8-18 510 280
100 300 215 180 155 - 20 3 8-18 685 300
150 350 280 240 210 - 24 3 8-23 790 300
200 400 335 295 265 - 26 3 12-23 885 350
250 450 405 355 320 - 30 3 12-25 1015 400
300 500 460 410 375 - 30 3 12-25 1190 450
350 550 520 470 435 - 34 4 16-25 1350 500
400 600 580 525 485 - 36 4 16-25 1460 500
450 650 640 585 545 - 40 4 20-30 1620 550
500 700 705 650 608 - 44 4 20-34 1800 550
2.5MPa 50 250 160 125 100 - 20 3 4-18 335 250
80 280 195 160 135 - 22 3 8-18 510 280
100 300 230 190 160 - 24 3 8-23 685 300
150 350 300 250 218 - 30 3 8-25 790 300
200 400 360 310 278 - 34 3 12-25 885 350
250 450 425 370 332 - 36 3 12-30 1015 400
300 500 485 430 390 - 40 4 16-30 1190 450
350 550 550 490 448 - 44 4 16-34 1350 500
400 600 610 550 505 - 48 4 16-34 1460 500
450 650 660 600 555 - 50 4 20-34 1620 550
500 700 730 660 610 - 52 4 20-41 1800 550

如需要PN4.0MPa、PN6.4MPa排渣閘閥的外形尺寸，請聯系天沃工作人員。

PZ41TC耐磨陶瓷排渣閘閥

PZ41TC耐磨陶瓷排渣閘閥的特點

1、適用于石油、化工、冶金、礦山、電力、輸煤廠、水泥廠、水處理等行業。

2、閘板、閥座密封面材料均采用結構陶瓷制造，可耐磨損、腐蝕和抗高溫蠕變、抗熱震性，實現長壽命免維護。

3、排渣閥閥體下部分帶有排渣口，在關閉的情況下由于管道壓力沖向排渣口使渣子徹底排出，不會有灰渣留在閥底，使閘板完全密封。

4、適用介質：灰渣水混合物，渣水比>1:6。最大粒度≤50mm。

PZ41TC耐磨陶瓷排渣閘閥–外形尺寸

PZ41TC耐磨陶瓷排渣閘閥實物圖

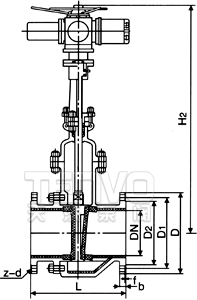

PZ41TC耐磨陶瓷排渣閘閥結構圖
公稱通徑
DN（mm）		 公稱通徑
DN（mm）		 L D D1 D2 D6 b f f2 z-d H H1 H2 D0
1.0 50 250 160 125 100 - 18 3 - 4-18 335 385 640 200
65 265 180 145 120 - 20 3 - 4-18 360 435 670 220
80 280 195 160 135 - 20 3 - 4-18 415 495 720 240
100 300 215 180 155 - 22 3 - 8-18 490 590 790 260
125 325 245 210 185 - 24 3 - 8-18 552 677 852 280
150 350 280 240 210 - 24 3 - 8-23 600 755 900 300
200 400 335 295 265 - 24 3 - 8-23 780 980 1070 350
250 450 390 350 320 - 26 4 - 12-23 860 1110 1150 400
300 500 440 400 368 - 28 4 - 12-23 1010 1310 1300 450
350 550 500 460 428 - 28 4 - 16-23 1160 1510 1450 500
400 600 565 515 482 - 30 4 - 16-25 1400 1800 1775 550
450 650 615 565 532 - 30 4 - 20-25 1500 1950 1875 600
500 700 670 620 585 - 32 4 - 20-25 1600 2100 1968 700
600 800 780 725 685 - 36 5 - 20-30 1910 2510 2295 700
1.6 50 250 160 125 100 - 16 3 - 4-18 350 400 640 220
65 265 180 145 120 - 18 3 - 4-18 375 450 670 240
80 280 195 160 135 - 20 3 - 8-18 433 528 720 280
100 300 215 180 155 - 20 3 - 8-18 502 620 800 320
125 325 245 210 185 - 22 3 - 8-18 612 753 905 360
150 350 280 240 210 - 24 3 - 8-23 676 847 966 360
200 400 335 295 265 - 26 3 - 12-23 820 1039 1100 400
250 450 405 355 320 - 30 3 - 12-25 969 1245 1220 450
300 500 460 410 375 - 30 4 - 12-25 1142 1472 1527 500
350 550 520 470 435 - 34 4 - 16-25 1280 1450 1665 550
400 600 580 525 485 - 36 4 - 13-30 1452 1887 1870 600
450 650 640 585 545 - 40 4 - 20-30 1541 2011 1946 700
500 700 705 650 608 - 44 4 - 20-34 1676 2181 2190 700
600 800 840 770 718 - 48 5 - 20-41 2000 2600 2510 800

如需要PN2.5MPa、PN4.0MPa耐磨陶瓷排渣閘閥的外形尺寸，請聯系天沃工作人員。
