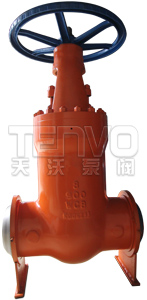

高溫高壓焊接閘閥–材質及傳動方式代號
| 產品型號 | Z60、Z61、Z62、后加“Y、H、W”（表示密封面材質） |
| 公稱壓力（PN） | 100V、140V、170V、10.0、16.0、20.0、25.0、32.0、（“C、I、V、P、R”表示閥體材質） |
| 傳動方式 | 在型號“Z”后插入“4”；示例：Z461Y-P54/140V 表示（正齒輪傳動） |
| 在型號“Z”后插入“5”；示例：Z561Y-P54/140V 表示（傘齒輪傳動） | |
| 在型號“Z”后插入“9”；示例：Z961Y-P54/140V 表示（電動傳動） | |
| 執行標準 | 設計與制造：E101、JB/T3595、DL/T531；機構長度：E101、DL/T531、GB/T15188.1 壓力與溫度：E101、JB/T3595；試驗與檢驗：E101、JB/T3595；焊接坡口：JB/T3595、DL/T531或用戶提供 |
如連接面與表中規定不同時，用戶應在合同中注明。

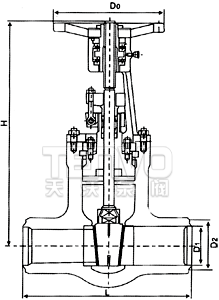

Z60H/Y、Z61H/Y、Z62H/Y高溫高壓焊接閘閥–主要外形尺寸、連接尺寸
| 公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
標準值 | 參考值 | |||
| L | D1 | D2 | H | D0 | ||
| 16.0 20.0 |
50 | 280 | 62 | 78 | 500 | 250 |
| 65 | 330 | 73 | 91 | 640 | 250 | |
| 80 | 368 | 88 | 112 | 680 | 300 | |
| 100 | 457 | 110 | 136 | 730 | 400 | |
| 125 | 533 | 138 | 172 | 800 | 450 | |
| 150 | 610 | 160 | 198 | 850 | 450 | |
| 25.0 | 50 | 330 | 58 | 78 | 530 | 250 |
| 65 | 368 | 69 | 91 | 675 | 300 | |
| 80 | 457 | 84 | 112 | 700 | 400 | |
| 100 | 533 | 103 | 136 | 760 | 400 | |
| 125 | 610 | 134 | 172 | 820 | 450 | |
| 150 | 700 | 152 | 198 | 880 | 450 | |
| 32.0 | 50 | 330 | 54 | 78 | 530 | 250 |
| 65 | 368 | 65 | 91 | 675 | 300 | |
| 80 | 457 | 78 | 112 | 700 | 400 | |
| 100 | 533 | 98 | 136 | 760 | 400 | |
| 125 | 610 | 126 | 172 | 820 | 450 | |
| 150 | 700 | 150 | 198 | 880 | 450 | |

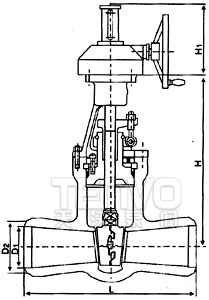

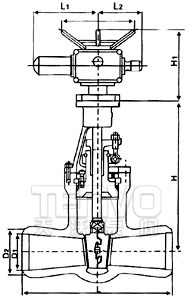

正齒輪_傘齒輪_電動_高溫高壓焊接閘閥–主要外形尺寸、連接尺寸
| 公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
標準值 | 參考值 | 電裝型號 | ||||
| L | D1 | D2 | H | L1 | L2 | |||
| Z462H/Y Z562H/Y Z962H/Y PN16.0 PN20.0 P54/100V |
50 | 280 | 62 | 78 | 840 | 363 | 197 | DZW45 |
| 65 | 350 | 73 | 93 | 915 | 363 | 197 | DZW45 | |
| 80 | 480 | 88 | 110 | 950 | 363 | 197 | DZW45 | |
| 100 | 525 | 110 | 136 | 1164 | 437 | 277 | DZW60 | |
| 125 | 600 | 138 | 172 | 1402 | 437 | 277 | DZW60 | |
| 150 | 650 | 160 | 200 | 1129 | 437 | 277 | DZW60 | |
| 175 | 750 | 181 | 223 | 1250 | 457 | 309 | DZW90 | |
| 200 | 800 | 202 | 250 | 1450 | 457 | 309 | DZW90 | |
| 225 | 850 | 232 | 278 | 1650 | 554 | 309 | DZW120 | |
| 250 | 950 | 275 | 330 | 1750 | 554 | 309 | DZW120 | |
| 300 | 1194 | 320 | 382 | 1950 | 764 | 398 | DZW180 | |
| Z462H/Y Z562H/Y Z962H/Y PN25.0 PN32.0 P54/140V P57/170V |
100 | 525 | 100 | 136 | 1236 | 437 | 277 | DZW60 |
| 125 | 600 | 126 | 172 | 1402 | 437 | 277 | DZW60 | |
| 150 | 700 | 150 | 200 | 1408 | 457 | 309 | DZW90 | |
| 175 | 750 | 170 | 223 | 1650 | 554 | 309 | DZW120 | |
| 200 | 800 | 189 | 250 | 1650 | 554 | 309 | DZW120 | |
| 225 | 850 | 208 | 278 | 1750 | 554 | 309 | DZW120 | |
| 250 | 950 | 252 | 330 | 1850 | 554 | 309 | DZW120 | |
| 300 | 1194 | 305 | 412 | 2040 | 764 | 398 | DZW180 | |
| 350 | 1250 | 353 | 464 | 2150 | 764 | 398 | DZW180 | |
焊接口尺寸可根據用戶要求生產。
中部可法蘭連接或自密封式由用戶自定。
高溫高壓焊接閘閥–結構形式與用途
1、操作傳動方式有：手動、電動、正傘齒輪動、氣動等，訂貨時應注明傳動方式。
2、符合國內外先進標準的要求，密封可靠、性能良好、造型美觀。
3、閥瓣、閥座密封面根據不同的要求采用鐵基合金堆焊或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗磨擦性能好，使用壽命長。
4、采用楔式彈性閘板結構，摩擦力小，中大口徑設置滾動軸承與推力軸承，開關靈活，啟閉輕松。
5、閥桿經調質及表面氮化處理，有良好抗摩擦性和抗腐蝕性，具有倒密封結構，保證焊接閘閥在運行時開啟不經閥桿外漏，同時可更換閥桿填料。
6、可采用各種配套管連接標準及密封面形成，滿足各種工程需求和用戶要求。
7、閥體材料品種齊全，填料、墊片可根據實際工況或用戶的要求合理配置，能適用各種壓力、溫度及介質工況。
高溫高壓焊接閘閥–壓力試驗與性能規范
| 公稱壓力 PN（MPa） |
試驗壓力（MPa） | 工作壓力（MPa） | 適用溫度℃ | 適用介質 | ||||||||
| 殼體強度（水） | 密封（水） | 密封（氣） | P54 | P55 | P57 | WCB | WC1 | C5 | WC6 | WC9 | ||
| 10.0 | 15 | 11 | 0.5-0.7 | - | - | - | ≤425 | ≤450 | ≤550 | ≤540 | ≤570 | 水、蒸汽、油品 |
| 16.0 | 24 | 18 | - | - | - | |||||||
| 20.0 | 30 | 22 | - | - | - | |||||||
| 25.0 | 38 | 28 | - | - | - | |||||||
| 32.0 | 48 | 36 | - | - | - | |||||||
| P54/100V | 30 | 11.3 | 10 | - | - | 注：P54型號適用溫度為：≤540℃ | 水、蒸汽 | |||||
| P54/140V | 38 | 17.5 | 14 | - | - | |||||||
| P54/170V | 48 | 21.3 | 17 | - | - | |||||||
| P55/100V | 38 | 11.3 | - | 10 | - | 注：P55型號適用溫度為：≤550℃ | ||||||
| P55/140V | 48 | 17.5 | - | 14 | - | |||||||
| P55/170V | 53 | 21.3 | - | 17 | - | |||||||
| P57/100V | 48 | 11.3 | - | - | 10 | 注：P57型號適用溫度為：≤570℃ | ||||||
| P57/140V | 55 | 17.5 | - | - | 14 | |||||||
| P57/170V | 60 | 21.3 | - | - | 17 | |||||||
