陶瓷蝶閥

型號: D43TC

陶瓷蝶閥是天沃公司新開發的結構為陶瓷的蝶閥，在使用中，密封面無磨損，而且雙向密封。該產品與一般蝶閥的根本區別在于結構特殊，它以閥桿的升降加旋轉起到蝶板的啟閉作用。當閥桿向下移動時，蝶板先旋轉使蝶板與閥體密封面相吻合，達到密封目的。當閥桿上升到一定位置時，蝶板旋轉90°，此時閥門全開、并也可控制閥桿上升、下降的位置，也可以調節介質流量生產的閥體和蝶板的密封部位，鑲裝結構陶瓷，耐磨性能好，適用子易磨損的工況管路上

特點總結：

鑲裝陶瓷適合磨損苛刻的管路耐磨性能出色

相關尺寸
常見問題

陶瓷蝶閥主要性能規范

公稱壓力PN（MPa）	試驗壓力（MPa）		工作溫度	適用介質
	強度	密封
1.0	1.6	1.1	≤350℃	污水、顆粒固體等介質
1.6	2.5	1.8
2.5	3.8	2.8

陶瓷蝶閥主要零件材料

閥體	WCB+陶瓷
閥板	WCB+陶瓷
閥座	陶瓷
閥桿	不銹鋼

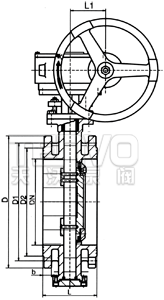

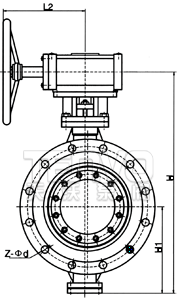

陶瓷蝶閥外形尺寸

公稱通徑 DN（mm）	尺寸									H
公稱通徑 DN（mm）	L短	L長	D	D1	D2	b	Z-Фd	Do	H1	D43	D343
40	106	140	145/150	110	85	16	4-18	140	76	198	248
50	108	150	160/165	125	100	18	4-18	140	85	202	254
65	112	170	180/185	145	120	18	4-18	160	95	222	278
80	114	180	195/200	160	135	20	8-18	160	106	246	312
100	127	190	215/220	180	155	20	8-18	180	114	270	330
125	140	200	245/250	210	185	22	8-18	180	130	294	368
150	140	210	280/285	240	210	24	8-23	230	148	326	404
200	152	230	335/340	295	265	24	12-23	230	176	-	496
250	165	250	390/395	350	320	26	12-25	280	210	-	558
300	178	270	440/445	400	366	28	12-26	310	238	-	632
350	190	290	500/505	460	428	30	16-26	310	270	-	672
400	216	310	565	515	482	32	16-30	310	302	-	714
450	222	330	615	565	532	34	20-30	380	332	-	768
500	229	350	670	620	585	36	20-34	380	370	-	828
