截止閥的種類很多，并且有多種分類方法。下面介紹以截止閥結構分類的方法，希望能為您的截止閥型號選型帶來幫助。

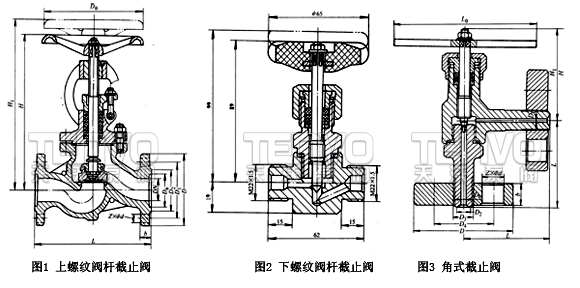

1、上螺紋閥桿截止閥。這種截止閥的應用比較普遍。它的閥桿螺紋在殼體的外面，不與工作介質直接接觸，這樣可以使閥桿螺紋不受介質的侵蝕，同時也便于潤滑，操作省力，如圖1所示。

2、下螺紋閥桿截止閥。這種截止閥的閥桿螺紋在閥體內部，與介質直接接觸，不僅無法潤滑，而且易受介質侵蝕，如圖2所示。

此種結構的截止閥，多用在公稱尺寸比較小和介質工作溫度不高的地方。

3、直通式截止閥。介質的進出口通道在同一方向上，呈180°，如圖1和圖2所示。這種形式的截止閥，使流動狀態的破壞程度相對較小，因此通過閥門的壓力損失也相應減少。

4、角式截止閥。截止閥的進出口通道不在同一方向上而成90°直角，如圖3所示。這種形式的截止閥，使通過閥門的介質改變流動方向，因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處，這樣既節約了90°彎頭，又便于操作。這類閥門在化肥廠的合成氨生產系統中和制冷系統中應用較多。

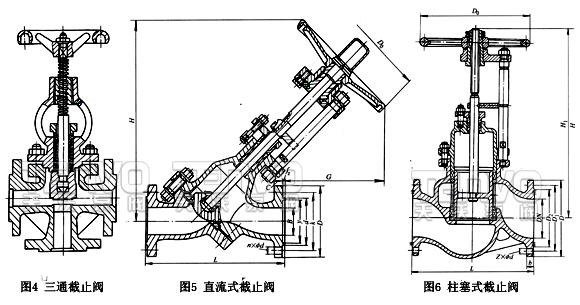

5、三通截止閥。具有三個通道的截止閥。通常用于改變介質流動方向和分配介質，如圖4所示。

6、直流式截止閥。閥桿和通道成一定角度的截止閥，其閥座密封面與進出口通道有一定角度，閥體可制成整體式，也可制成分體式，如圖5所示。閥體分體式的截止閥用兩閥體把閥座夾在中間，既便于制造又便于維修。這類截止閥使流體幾乎不改變流動方向，是截止閥中流阻最小的。其安裝方式和直通式接近，但應特別注意在管道安裝后便于操作。

7、柱塞式截止閥。是常規截止閥的變形。在柱塞閥中，其閥瓣和閥座是按柱塞的原理設計的。把閥瓣設計成柱塞，閥座設計成套環，靠柱塞和套環的配合實現密封。這種閥門的制造工藝簡單，套環可以用柔性石墨或聚四氟乙烯制成，密封性好，高低溫介質均可使用。該閥主要作開啟或關閉用。但是，設計成特殊形的柱塞和套環也可以用于流量調節。這種閥的缺點是啟、閉速度慢。如圖6所示。

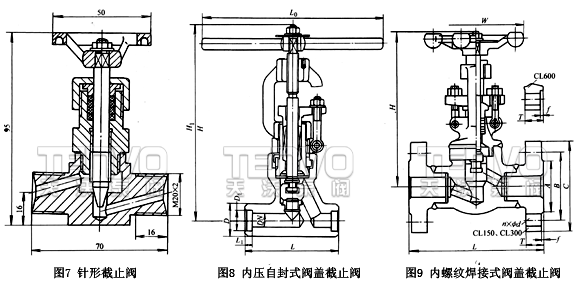

8、針形截止閥。是作為精確的流量控制用的，通常僅限用于小口徑，一般閥座孔的直徑比公稱尺寸小，如圖7所示。

9、內壓自封式閥蓋截止閥。主要適用于高溫高壓的管路系統中，閥體內腔中壓力越高閥蓋的密封性越好，如圖8所示。

10、螺紋焊接式閥蓋截止閥。這種焊接截止閥的閥體與閥蓋為螺紋聯接，然后再用焊接密封。保證閥體與閥蓋的連接處絕無外漏。該種結構多使用于APl602、CL800、C L1500、公稱尺寸1 5～50mm的鍛鋼閥門，主要應用于石化和電力行業，如圖9所示。
