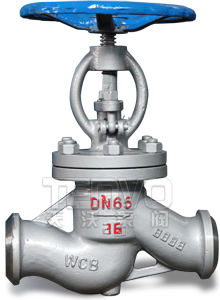

電站焊接截止閥
型號: J61Y
J61Y高溫高壓電站焊接截止閥適用于PN10.0～32.0MPa及P54 100V～P57 170V，工作溫度≤540℃（其中P57 170V工作溫度為570℃）的石油、化工、水力、火電站等各種系統的管路上，切斷或接通管理介質，適用介質為：水、油品、蒸汽等。
特點總結：
對焊連接鍛鋼閥體面密封或線密封可選最高壓力32.0MPa最高溫度570℃
高溫高壓電站焊接截止閥–型號
| 對接焊端 | 產品型號 | |
| GB1224、ANSI B 16.25 | J61Y-160 | J61Y-P54 100V |
| J61Y-200 | J61Y-P54 140V | |
| J61Y-250 | J61Y-P54 170V | |
| J61Y-320 | J61Y-P57 170V | |
| 錐齒輪傳動電站截止閥 | 在型號“J”后插入“5”，示例J561Y-250 | |
| 電動高溫高壓截止閥 | 在型號“J”后插入“9”，示例J961Y-170V | |
高溫高壓電站焊接截止閥–執行標準
| 設計與制造 | 結構長度 | 壓力與溫度 | 試驗與檢驗 | 焊接坡口 |
| E101、JB/T3595、DL/T531 | E101、DL/T531、GB/T15188.1 | E101、JB/T3595 | E101、JB/T3595 | JB/T3595 78DG或用戶提供 |

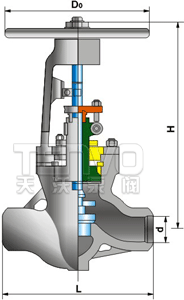

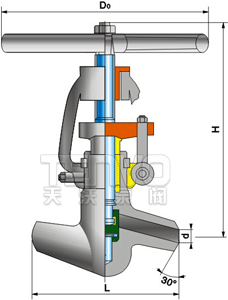

| 型號 | 公稱通徑 DN（mm） |
尺寸 | |||
| d | L | H | D0 | ||
| J61Y-200 | 50 | 55 | 350 | 497 | 320 |
| 100 | 109 | 600 | 806 | 640 | |
| J61Y-250 | 10 | 10 | 110 | 230 | 140 |
| 20 | 19 | 150 | 272 | 180 | |
| 25 | 22 | 180 | 308 | 240 | |
| 32 | 26 | 180 | 308 | 240 | |
| 40 | 36 | 250 | 493 | 320 | |
| 50 | 42 | 250 | 493 | 320 | |
| 65 | 56 | 340 | 775 | 460 | |
| 80 | 64 | 390 | 848 | 510 | |
| 100 | 84 | 480 | 910 | 560 | |
| J61Y-P54 100V | 10 | 12 | 110 | 170 | 160 |
| 20 | 23 | 150 | 270 | 200 | |
| 25 | 27 | 180 | 270 | 200 | |
| 32 | 32 | 180 | 365 | 240 | |
| 40 | 36 | 250 | 493 | 320 | |
| 50 | 45 | 350 | 580 | 320 | |
| 65 | 57.6 | 430 | 602 | 360 | |
| 80 | 74 | 470 | 660 | 500 | |
| 100 | 84 | 480 | 910 | 560 | |
| J61Y-320 J61Y-P54 140V |
10 | 10 | 110 | 230 | 140 |
| 20 | 19 | 150 | 272 | 180 | |
| 25 | 22 | 180 | 308 | 240 | |
| 32 | 26 | 180 | 308 | 240 | |
| 40 | 36 | 250 | 493 | 320 | |
| 50 | 42 | 250 | 493 | 320 | |
| 65 | 60 | 470 | 895 | 560 | |
| 80 | 80 | 570 | 1085 | 700 | |
| 100 | 96 | 660 | 1045 | 700 | |
| J61Y-P57 170V | 10 | 10 | 110 | 230 | 140 |
| 20 | 19 | 150 | 272 | 180 | |
| 25 | 22 | 180 | 308 | 240 | |
| 32 | 26 | 180 | 308 | 240 | |
| 40 | 36 | 250 | 493 | 320 | |
| 50 | 42 | 250 | 493 | 320 | |
| 65 | 60 | 762 | 1155 | 610 | |
| 80 | 74 | 864 | 1315 | 900 | |
| 100 | 88 | 965 | 1475 | 900 | |
高溫高壓電站焊接截止閥–優勢與特點
1、符合GB、JB、ANSI、API、JIS、BS、DIN等國內外先進標準，結構合理、密封可靠、性能良好、造型美觀。
2、材料品種齊全、填料、墊片可根據用戶不同要求合理選配，能適用于各種壓力、溫度及介質工況，高溫閥門耐壓部件選用優質耐熱合金鋼制造，密封面采用司太立(stellite)鈷基硬質合金，安全可靠，性能穩定，使用壽命長。
3、閥體閥蓋結構設計合理，壁厚經嚴格控制及檢測符合國家標準要求，強度高、耐性好、流阻小。
4、高壓截止閥中腔采用壓力自緊式密封結構，內腔壓力越高，密封性能越好。
5、閥桿采用耐熱合金鋼，經調質及表面氮化處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。
6、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠。填料更換可在不停機的情況下進行，方便快捷不影響系統運行。
7、電動截止閥閥桿螺母與支架部位設置滾珠軸承，轉動力矩小、啟閉輕松。
8、根據用戶或工程要求合理選擇連接形式，多種操作方式可滿足不同的使用要求。
9、電動截止閥采用SMC及DZW系列閥門電動裝置，具有殼體小，重量輕，功能全，可與程控電腦配套使用等特點。
1O、以滿足用戶要求為宗旨，價格低，交貨快、服務周到。
高溫高壓電站焊接截止閥–壓力試驗及性能規范
| 公稱壓力 （MPa） |
試驗壓力（MPa） | 工作壓力（MPa） | 適用溫度（℃） | 適用介質 | ||||||||
| 殼體強度（水） | 密封（水） | 密封（氣） | P54 | P55 | P57 | WCB | WC1 | C5 | WC6 | WC9 | ||
| 10.0 | 15 | 11 | 0.5-0.7 | - | - | - | ≤425 | ≤450 | ≤550 | ≤540 | ≤570 | 水、蒸汽、油品 |
| 16.0 | 24 | 18 | - | - | - | |||||||
| 20.0 | 30 | 22 | - | - | - | |||||||
| 25.0 | 38 | 28 | - | - | - | |||||||
| 32.0 | 48 | 36 | - | - | - | |||||||
| P54/100V | 30 | 22 | 0.5-0.7 | 10 | - | - | P54型號適用溫度為：≤540℃ | 水、蒸汽 | ||||
| P54/140V | 38 | 28 | 14 | - | - | |||||||
| P54/170V | 48 | 36 | 17 | - | - | |||||||
| P55/100V | 38 | 22 | - | 10 | - | P55型號適用溫度為：≤550℃ | ||||||
| P55/140V | 48 | 28 | - | 14 | - | |||||||
| P55/170V | 53 | 36 | - | 17 | - | |||||||
| P57/100V | 48 | 22 | - | - | 10 | P57型號適用溫度為：≤570℃ | ||||||
| P57/140V | 55 | 28 | - | - | 14 | |||||||
| P57/170V | 60 | 36 | - | - | 17 | |||||||
