高壓鍛鋼截止閥

高壓鍛鋼截止閥

型號:

TENVO鍛鋼截止閥按美國石油協會標準API602進行設計，閥體和閥蓋為碳鋼不銹鋼鍛造而成，閥體和閥蓋連接有螺栓聯接、螺紋聯接加焊接，有上螺紋閥桿和下螺紋閥桿之分，密封副材料為Cr13鋼、不銹鋼對STL硬質合金，填料為柔性石墨或聚四氟乙烯，連接方式有法蘭、螺紋、焊接，壓力等級為CL800～CL1500，公稱尺寸為1/4～2-1/2in。

鍛鋼截止閥廣泛應用于石油、電力、化工等部門的裝置和管路上，工作介質為蒸汽、油品、腐蝕性介質。

特點總結：

鍛鋼閥體焊接或法蘭連接最大口徑DN50最大壓力1500Lb

高溫高壓焊接截止閥

相同:鍛鋼閥體

不同:口徑更大/壓力更高

鍛鋼閘閥

相同:鍛鋼閥體

不同:閘閥類型

鍛鋼高壓球閥

相同:鍛鋼閥體

不同:球閥類型

螺紋/承插焊鍛鋼截止閥

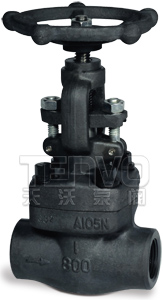

內螺紋鍛鋼截止閥實物圖

內螺紋鍛鋼截止閥實物圖

螺紋_承插焊鍛鋼截止閥結構圖

螺紋/承插焊鍛鋼截止閥結構圖

螺紋/承插焊鍛鋼截止閥–技術標準

設計標準：API602、BS5352、ASME B16.34

連接尺寸：ASME B1.20.1、ASME B16.11

檢驗和測試：API598

螺紋/承插焊鍛鋼截止閥–外形尺寸

CLASS 150～800
SIZE L（mm） W（mm） H開（mm）
inch mm
縮徑 全徑 縮徑 全徑
1/4 - 8 - 79 100 153
3/8 1/4 10 8 79 100 153
1/2 3/8 15 10 79 100 158
3/4 1/2 20 15 92 100 192
1 3/4 25 20 111 125 252
1-1/4 1 32 25 120 160 252
1-1/2 1-1/4 40 32 152 160 289
2 1-1/2 50 40 172 180 330
- 2 - 50 200 240 370
CLASS 150～800
SIZE L（mm） W（mm） H開（mm）
inch mm
縮徑 全徑 縮徑 全徑
1/4 - 8 - 111 100 207
3/8 1/4 10 8 111 100 207
1/2 3/8 15 10 111 100 207
3/4 1/2 20 15 111 100 207
1 3/4 25 20 130 125 240
1-1/4 1 32 25 152 160 258
1-1/2 1-1/4 40 32 172 160 290
2 1-1/2 50 40 220 180 337
- 2 - 50 235 200 354

對接焊/法蘭鍛鋼截止閥

鍛鋼法蘭截止閥

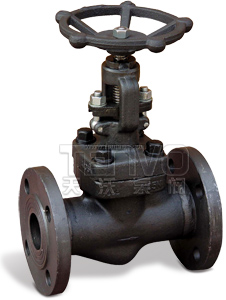

鍛鋼法蘭截止閥實物圖

對接焊/法蘭鍛鋼截止閥結構圖

對接焊/法蘭鍛鋼截止閥結構圖

對接焊/法蘭鍛鋼截止閥–技術標準

設計標準：API602、BS5352、ASME B16.34

連接尺寸：ASME B1.20.1、ASME B16.11

檢驗和測試：API598

對接焊/法蘭鍛鋼截止閥–外形尺寸

CLASS 150～600
SIZE 磅級壓力 L（mm） L2（mm） H開（mm） W（mm）
inch mm 縮徑 全徑 縮徑 全徑
1/2 15 150 108 108 158 163 100 100
300 152 152
600 165 165
3/4 20 150 117 117 163 193 100 125
300 178 178
600 190 190
1 25 150 127 127 193 250 125 160
300 203 203
600 216 216
1-1/4 32 150 140 140 250 250 160 160
300 216 216
600 229 229
1-1/2 40 150 165 165 250 291 160 180
300 229 229
600 241 241
2 50 150 203 203 291 312 180 200
300 267 267
600 292 292
