鍛鋼高壓球閥

鍛鋼高壓球閥

型號:

鍛鋼高壓球閥主要用于石油、天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性、耐侯性、長期使用的可靠性等；操作方式有手動-蝸桿蝸輪驅動、氣動、電動等控制形式。

鍛鋼高壓球閥采用鍛鋼材料閥體，在最大的額定工作壓力下能保證其有足夠的強度和剛度，沒有鑄件所固有的缺陷。閥門內件經過精心設計和選擇，確保在各種工況下的可靠性，分體式閥體足夠的壁厚和采用高強度的連接螺栓，有利于鍛鋼球閥的保養和維護，并足以承受管道的應力。

特點總結：

部件采用鍛造工藝最高壓力32.0MPa密封：尼龍或硬質合金連接：法蘭或對焊

高壓對焊球閥

相同:鍛鋼閥體/最高壓力32.0MPa

不同:對焊連接

高壓鍛鋼閘閥

相同:鍛鋼閥體/高壓

不同:閘閥結構

高壓鍛鋼截止閥

相同:鍛鋼閥體/高壓

不同:截止閥結構

Q47型鍛鋼高壓球閥–主要零件材料

序號 零件名稱 材料
GB ASTM
1 彈簧 60SizMnl AISI9260
2 閥座 25 A105
3 密封圈 PTFE PTFE
4 O型圈 NBR NBR
5 螺釘 35CrMo A193-B7
6 墊片 PTFE柔性石墨
7 下閥桿 2Cr13 A276-410
8 墊片 PTFE柔性石墨
9 底蓋 25 A105
10 閥體、端 25 A105
11 墊片 PTFE柔性石墨
12 O型圈 NBR NBR
13 球體 A105+HCr
14 滑動軸承   PTFE
15 閥桿 2Cr13 A276-410
16 注脂閥 組件
17 墊片 PTFE+不銹鋼 PTFE+304
18 填料箱 25 A105
19 壓蓋 25 A105
20 O型圈 NBR NBR
21 支架 Q235A 碳鋼
22 鍵 45 AISI C 1045
23 連接套 45 AISI C 1045
24 驅動裝置 組件

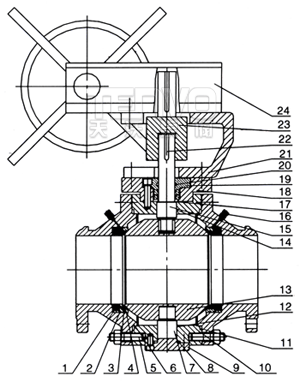

鍛鋼高壓球閥零件示意圖

鍛鋼高壓球閥–主要性能規范

公稱壓力
PN（MPa）		 試驗壓力（MPa）
殼體 高壓液密封 低壓氣密封
16.0 24 17.6 0.6
32.0 48 35.2
適用溫度 -40℃～80℃
適用介質 水、油品、氮氣、氨氣、氫氣液化氣等

PN16.0MPa(Q47型)鍛鋼高壓球閥–外形尺寸

Q47型鍛鋼高壓球閥實物圖

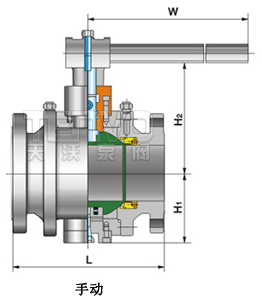

手動鍛鋼高壓球閥外形尺寸圖

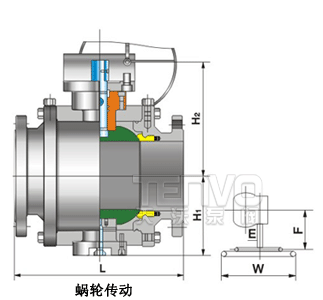

蝸輪傳動鍛鋼高壓球閥外形尺寸圖
公稱通徑DN 50 80 100 150 200 250 300 350 400 450 500
L RF&BW 368 381 457 610 737 838 965 1029 1130 1219 1334
RTJ 371 384 460 613 740 841 968 1038 1140 1219 1334
H1 135 158 190 200 250 285 350 400 480 530 580
H 190 200 230 300 375 420 460 530 600 640 700
W 600 600 600 600 800 800 800 800 800 800 800
E 116 116 116 171 171 83 83 123 123 180 180
F 350 350 350 420 420 650 650 735 735 735 735

Q61N對焊連接鍛鋼高壓球閥–外形尺寸

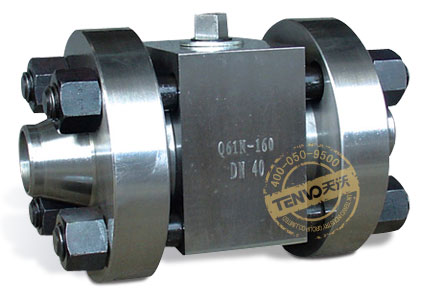

Q71N對焊連接鍛鋼高壓球閥實物圖
Q71N對焊連接鍛鋼高壓球閥外形尺寸圖
公稱壓力 公稱通徑DN（mm） 尺寸（mm）
L L1 d D D1 H W
PN160 10 150 60 10 90 18 58 200
15 170 70 14 100 23 62 200
20 190 81 19 110 29 75 250
25 205 95 25 115 36 80 250
32 230 110 32 150 43 96 300
40 260 120 38 170 49 111 400
50 330 140 50 200 61 128 400
65 360 150 64 225 80 180 500
80 375 160 76 268 105 200 600
100 440 186 100 320 118 245 800
PN320 10 150 60 10 90 18 58 200
15 170 70 14 100 23 62 200
20 190 81 19 110 29 75 250
25 205 95 25 115 36 80 250
32 230 110 32 150 43 96 300
40 260 120 38 170 49 111 400
50 330 140 50 200 61 128 400
65 345 150 64 225 80 180 500
80 375 160 76 268 105 200 600
100 440 186 100 320 118 245 800

氣動鍛鋼高壓球閥–介紹

氣動鍛鋼高壓球閥可采用多種不同性能、不同價格的氣動執行器及附件，以滿足不同用戶、不同工況的具體要求。

電動鍛鋼高壓球閥–介紹

電動鍛鋼高壓球閥可采用以下四款電動執行器，或客戶自行指定電動執行器品牌及型號。
