根據止回閥結構不同，可分為：

1、止回閥結構之旋啟式止回閥

閥瓣圍繞閥座外的銷軸旋轉的止回閥，如圖1所示。這種單瓣式止回閥比較普遍，一般用于公稱通徑DN為50～500mm；也是目前國內使用最普遍的形式之一。

2、止回閥結構之升降式止回閥

閥瓣沿著閥體中腔軸線移動的止回閥，如圖2所示。這種止回閥只能安裝在水平管道上用。

圖3所示為專門用于泵吸入管底部的升降式止回閥，又叫底閥。它是為防止停泵時介質倒流，保持抽吸所需的水柱。

近年來，又研制出升降式止回閥的一些新的結構形式。圖4所示是一種彈簧載荷升降式止回閥。這種結構不僅能降低水錘壓力，而且流道通暢，流阻亦很小。

3、止回閥結構之蝶式止回閥

閥瓣圍繞閥座內的銷軸旋轉的止回閥，如圖5所示。

該種止回閥結構比較簡單，但只能安裝在水平管道上，密封性能較差。

4、止回閥結構之管道式止回閥

閥瓣沿著閥體中心線滑動的止回閥，如圖6所示。這種止回閥體積較小，重量較輕，加工工藝性較好，但流體阻力系數比旋啟式止回閥略大。

5、止回閥結構之空排止回閥

這是一種特殊用途的止回閥，用于鍋爐給水泵的出口，以防止介質倒流及起空排作用。如圖7所示。

6、止回閥結構之新型緩閉止回閥

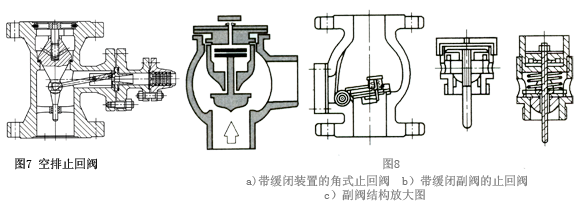

在某些特殊情況下，如管路壓力經常發生變化，或有特殊要求時，在旋啟式止回閥或升降式止回閥上設置緩沖裝置，形成緩閉止回閥。圖8-a．所示是帶緩閉裝置的角式升降止回閥。這種閥適用于介質倒流十分迅速的系統，它能大大減小水擊壓力。圖8-b是一種帶緩閉副閥的止回閥。圖8-c是圖8-b中緩閉裝置的放大剖面圖。

在這種新型緩閉止回閥中，主閥的快速關閉相當于常規緩閉止回閥的快關階段，而副閥的緩慢關閉則相當于常規緩閉止回閥的慢關階段，因此，這種止回閥能有效地防止水擊。

7、止回閥結構之隔膜式止回閥

隔膜式止回閥是止回的一種新的結構形式，盡管它的使用受到溫度和壓力等的限制，但由于防止水擊的性能好，近年發展較快。

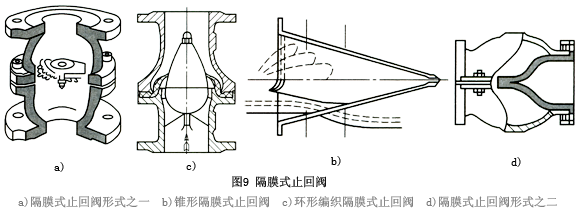

圖9-a是隔膜式止回閥的結構形式之一，這種結構適用于各種不同流量與流速的系統，水擊壓力比傳統的旋啟式止回閥小得多。圖9- b是錐形隔膜式止回閥，這種閥門的安裝是對夾在管道兩法蘭之間。該閥的關閉極為迅速。圖9-c是環形編織隔膜式止回閥，這種止回閥采用了褶皺的環狀橡膠隔膜，關閉速度極快，但其使用范圍通常受壓差(△

8、止回閥結構之球形止回閥

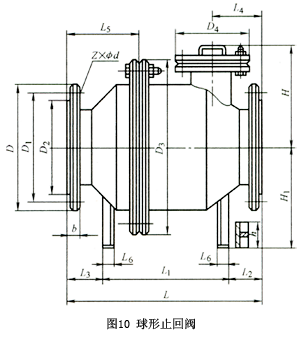

球形止回閥是阻止介質逆流的理想產品。它主要由前、后閥體、球罩和膠球等零件組成。該閥的工作原理是：膠球(單球或多球)在介質作用下，在球罩內沿閥體中心線方向作來回短行程滾動，以實現止回閥的開啟和關閉動作。如圖10所示。

此外，還應注意止回閥的公稱尺寸：普通的旋啟式或升降式止回閥應盡量避免選擇公稱尺寸過大；為了以最低的流速使止回閥閥瓣全開或適當的開度，在某些使用情況下，安裝止回閥的公稱尺寸必須比相應的管道的公稱尺寸小一些。
