對夾式止回閥的結構形式有升降式、單雙瓣旋啟式等,主要共同點是采用對夾連接。并且都具有結構長度短、設計合理、重量輕、密封性能好等優點。閥體材質為碳鋼或不銹鋼,密封面可為聚四氟乙烯、鉻不銹鋼或鈷鉻鎢硬質合金。
對夾式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150~2500;公稱通徑DN15~1200mm,NPS1/2~48;工作溫度-196~540℃的各種管路上,用于防止介質倒流。通過選用不同的材質,可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
特點總結:
對夾連接有單瓣/雙瓣閥瓣閥體結構短應用廣泛鑄鋼/不銹鋼材質
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) | 配管法蘭(供參考) | ||||||
L | D | D3 | D2 | D1 | 螺栓數量 | 螺栓直徑d | 螺栓長度L1 | ||
1.6 | 40 | 60 | 96 | 46 | 41 | 110 | 4 | M16 | 150 |
50 | 60 | 109 | 56 | 51 | 125 | 4 | M16 | 150 | |
65 | 67 | 129 | 73 | 65 | 145 | 4 | M16 | 155 | |
80 | 73 | 144 | 88 | 80 | 160 | 8 | M16 | 160 | |
100 | 73 | 164 | 108 | 102 | 180 | 8 | M16 | 165 | |
125 | 86 | 194 | 132 | 127 | 210 | 8 | M16 | 180 | |
150 | 98 | 220 | 160 | 152 | 240 | 8 | M20 | 205 | |
200 | 127 | 275 | 210 | 203 | 295 | 12 | M20 | 235 | |
250 | 146 | 332 | 266 | 254 | 355 | 12 | M24 | 265 | |
300 | 181 | 387 | 310 | 305 | 410 | 12 | M24 | 305 | |
350 | 184 | 447 | 355 | 350 | 470 | 16 | M24 | 310 | |
400 | 191 | 498 | 405 | 400 | 525 | 16 | M27 | 330 | |
450 | 203 | 558 | 455 | 450 | 585 | 20 | M27 | 345 | |
500 | 219 | 618 | 505 | 500 | 650 | 20 | M30 | 370 | |
600 | 222 | 732 | 605 | 600 | 770 | 20 | M33 | 380 | |
700 | 305 | 802 | 700 | 695 | 840 | 24 | M33 | 470 | |
800 | 305 | 912 | 800 | 796 | 950 | 24 | M36 | 475 | |
900 | 368 | 1012 | 903 | 898 | 1050 | 28 | M36 | 545 | |
1000 | 432 | 1126 | 1055 | 1050 | 1170 | 28 | M39 | 620 | |
1200 | 524 | 1340 | 1205 | 1200 | 1390 | 32 | M45 | 735 |
其它壓力的數據,請聯系天沃工作人員。
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) | 配管法蘭(供參考) | |||||
L | D | D2 | D1 | 螺栓數量 | 螺栓直徑d | 螺栓長度L1 | ||
1.6 | 15 | 16 | 52 | 15 | 65 | 4 | M12 | 75 |
20 | 19 | 62 | 19 | 75 | 4 | M12 | 90 | |
25 | 22 | 72 | 24 | 85 | 4 | M12 | 90 | |
32 | 28 | 83 | 31 | 100 | 4 | M16 | 100 | |
40 | 31.5 | 93 | 39 | 110 | 4 | M16 | 105 | |
50 | 40 | 109 | 48 | 125 | 4 | M16 | 125 | |
65 | 46 | 129 | 63 | 145 | 4 | M16 | 130 | |
80 | 50 | 144 | 78 | 160 | 8 | M16 | 135 | |
100 | 60 | 164 | 98 | 180 | 8 | M16 | 150 | |
125 | 90 | 194 | 123 | 210 | 8 | M16 | 180 | |
150 | 106 | 220 | 148 | 240 | 8 | M20 | 210 | |
200 | 140 | 275 | 198 | 295 | 8 | M20 | 240 | |
250 | 160 | 332 | 248 | 350 | 12 | M20 | 260 |
其它壓力的數據,請聯系天沃工作人員。
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) | 配管法蘭(供參考) | |||||
L | D | D2 | D1 | 螺栓數量 | 螺栓直徑d | 螺栓長度L1 | ||
1.6 | 15 | 25 | 53 | 15 | 65 | 4 | M12 | 75 |
20 | 31.5 | 63 | 19 | 75 | 4 | M12 | 90 | |
25 | 35.5 | 73 | 24 | 82 | 4 | M12 | 90 | |
32 | 40 | 84 | 31 | 100 | 4 | M16 | 100 | |
40 | 45 | 94 | 39 | 110 | 4 | M16 | 105 | |
50 | 60 | 109 | 48 | 125 | 4 | M16 | 125 | |
65 | 67 | 129 | 73 | 145 | 4 | M16 | 155 | |
80 | 73 | 144 | 88 | 160 | 8 | M16 | 160 | |
100 | 73 | 164 | 108 | 182 | 8 | M16 | 165 | |
125 | 86 | 194 | 132 | 210 | 8 | M16 | 180 | |
150 | 98 | 220 | 160 | 240 | 8 | M20 | 205 | |
200 | 127 | 275 | 210 | 295 | 8 | M20 | 235 | |
250 | 146 | 332 | 266 | 350 | 12 | M20 | 255 | |
300 | 181 | 387 | 310 | 440 | 12 | M20 | 290 | |
350 | 184 | 447 | 355 | 460 | 16 | M20 | 295 |
其它壓力的數據,請聯系天沃工作人員。

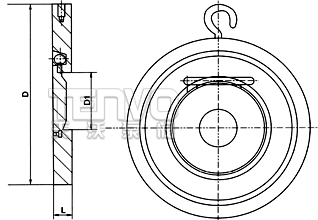

公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm) | 配管法蘭(供參考) | |||
L | D | D1 | 螺栓數量 | 螺栓直徑d | ||
1.6 | 50 | 19 | 109 | 25 | 4 | M16 |
65 | 19 | 129 | 38 | 4 | M16 | |
80 | 19 | 144 | 46 | 8 | M16 | |
100 | 19 | 164 | 71.5 | 8 | M16 | |
125 | 19 | 194 | 95 | 8 | M16 | |
150 | 19 | 220 | 114 | 8 | M20 | |
200 | 29 | 275 | 140 | 12 | M20 | |
250 | 29 | 332 | 188 | 12 | M24 | |
300 | 38 | 387 | 216 | 12 | M24 | |
350 | 44 | 447 | 263 | 16 | M24 | |
400 | 51 | 498 | 305 | 16 | M27 | |
450 | 60 | 558 | 356 | 20 | M27 | |
500 | 64 | 618 | 406 | 20 | M30 | |
600 | 70 | 732 | 482 | 20 | M33 |
1、設計與制造:API594、API6D、JB/T8973
2、結構長度:API594、API6D、DIN3202、JB/T8937
3、壓力-溫度等級:ANSI B 16.34、DIN2401、GB/T9124、
HG20604、HG20625、SH3406、IB/T74
4、試驗與檢驗:API598、JB/T9092
5、配管法蘭:JB/T74~90、GB/T9112-9124、HG20592~20635、
SH3406、ANSI B 16.5、DIN2543~2548、GB/T13402、
API605、ASME B 16.47
1、結構長度短,其結構長度只有傳統法蘭止回閥的1/4~1/8;
2、體積小、重量輕,其重量只有傳統法蘭止回閥的1/4~1/8;
3、閥瓣關閉快速,水錘壓力??;
4、水平管道或垂直管道均可使用,安裝方便;
5、流道暢通、流體阻力??;
6、動作靈敏、密封性能好;
7、閥瓣行程短,關閥沖擊?。?/p>
8、整體結構、簡單緊湊、造型美觀;
9、使用壽命長、可靠性高;

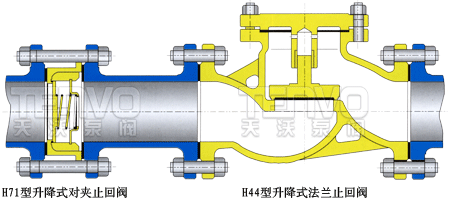

結構形式 | H71型升降式對夾止回閥 | H44型升降式法蘭止回閥 |
水錘壓力 | 很小,閥瓣行程短,閥瓣輕巧、且有彈簧輔助關閉、關閉速度快 | 小,閥瓣行程短,更無彈簧輔助關閉 |
尺寸和重量 | 結構長度很短、體積很小、重量很輕、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利,并能大量節約材料、降低造價 | 結構長度很長,體積較大,重量很重 |
H71型的結構長度只有H41型的1/4~1/8,H71型的重量只有H41型的1/7~1/20 | ||
流體阻力 | 較大,流體阻力系數 ξ為6.4~2.8 | 很大,流體阻力系數 ξ為12~6 |
安裝 | 可水平安裝或垂直安裝,重量很輕,安裝容易 | 只能水平安裝,口徑較大的閥門重量重,較難安裝 |
開啟壓力 | 很小,閥瓣在很小的壓差下就能完全打開 | 較小,閥瓣重量較大,需要一定的壓差才能將閥瓣完全打開 |
可靠性 | 閥門為整體結構,簡單緊湊、閥門關閉時沖擊力小,水錘壓力小,閥門壽命長,可靠性高 | 可靠性較高,但閥門與閥蓋兩體構成,多了一個潛在的泄漏點 |

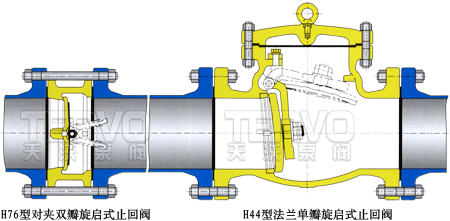

結構形式 | H76型對夾止旋啟式回閥 | H44型法蘭旋啟式止回閥 |
水錘壓力 | 小,閥瓣行程短,且有彈簧輔助關閉、關閉速度快 | 很大,閥瓣行程長,需要較長的關閉時間 |
H76型的水錘壓力只有H44型的1/2~1/5 | ||
尺寸和重量 | 結構長度很短、體積很小、重量很輕、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利,并能大量節約材料、降低造價 | 結構長度很長,體積笨大,重量很重 |
H76型的結構長度只有H44型的1/4~1/6,H76型的重量只有H44型的1/4~1/10 | ||
流體阻力 | 小,流體阻力系數 ξ為2.6~0.7,隨著閥門口徑的增大,流體阻力系數減小 | 小,流體阻力系數 ξ為1.3~3,但在低壓工況下,閥瓣不能完全開啟,流體阻力大。流體阻力隨著閥門口徑的增大而增大 |
安裝 | 可水平安裝或垂直安裝,重量很輕,不必為閥門設置支座 | 可水平安裝或垂直安裝,大口徑閥門重量重,需設置支座 |
開啟壓力 | 很小,閥瓣在很小的壓差下就能完全打開 | 較大,閥瓣在較大的壓差下才能完全打開 |
可靠性 | 閥門為整體結構,簡單緊湊、閥門關閉時沖擊力小,水錘壓力小,閥門壽命長,可靠性高 | 閥門關閉時的巨大沖擊力及水錘壓力容易損壞閥門 |
