蝶閥的設計原理有多種，這里列舉的4種設計原理，是采用最為廣泛，也是我們天沃公司采用或以前曾經采用的蝶閥設計原理，這個介紹，希望能為您更好的認識和了解蝶閥這個閥門種類。

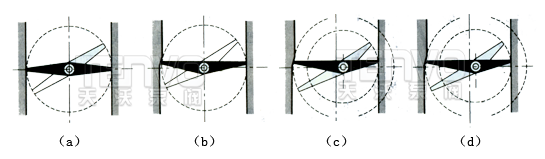

(a)展示了最基本的設計理念：一個對稱的蝶板是安裝在對稱的平滑孔口中心處。這個設計被叫做“同心的”或“中心的”。兩個方向的密封和流動都是一樣的。閥門可以在兩個方向旋轉。如果閥體是軟閥座，這種設計就非常有用，因此絕大多數軟密封蝶閥都采用這種設計。蝶板外形可以改良為“魚尾形”來提高穩定性，但是閥門只能是單向的。如果使用軟閥座或襯套閥體來提高密封性能的話，這種類型閥有一個明顯的缺點。蝶板的周邊在開閉的時候被牽引到密封表面上。如果閥門頻繁開閉就會引起很大的磨損。所以針對這一設計的改進應在于如何降低或消除磨損方面。

(b)是一個蝶板偏離中心軸安裝的蝶閥。這種樣式被認為是“單偏心的”。閥體上閥座面有一個對稱的錐度。蝶板旋轉時上升并且離開閥座。為了提高密封性能，蝶板通常有一個楔面，蝶板旋轉是單向的。閥門的流型不一樣。上游流動比下游流動的流體損失小而且不易引起湍流。

(c)是偏心閥門的進一步變革：雙偏心閥門。閥桿軸偏離于閥體中心線。閥體上閥座的錐度是對稱的。偏移的閥桿軸加大了蝶板的升離和進一步減少了摩擦。這種閥門適用于需要頻繁開閉閥門的場合。因為蝶板的楔面，旋轉是單向的。一方向上的流動狀態優于另一方向。

(d)是三偏心蝶閥結構。錐形座是不對稱的，這種設計可以消除所有的蝶板／閥座摩擦。密封時蝶板接觸到閥座。這種設計允許密封副完全是金屬的，不需要軟閥座。閥體結構比其他設計產生更高的流動損耗。同心蝶閥設計的Cv值比偏心蝶閥要高50%～100%。
