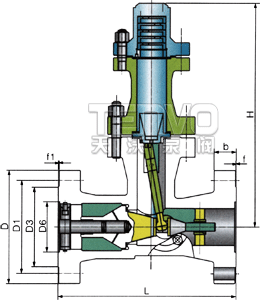

空排止回閥–外形尺寸

空排止回閥–結構特點

1、閥門由止回閥和再循環旁路控制閥與節流裝置組成。

2、該閥配合再循環旁路閥工作，能防止高壓水錘對給水系統的破壞，維持系統安全運行。

3、主閥瓣隨管路流量或壓力變化而移動，借助介質壓力及彈簧作用力關閉主閥口，隨即帶動旁路閥開啟，自動保持水泵最小的允許流量。當主閥全開時，旁路閥隨之關閉。

4、閥芯采用特殊的流線結構設計，具有準確的控制流量功能，在高壓差情況下具有耐汽蝕磨損而且不易產生噪聲和振動的特點。

5、空排止回閥的密封面采用鈷基硬質合金堆焊而成，耐磨、耐沖刷、耐氣蝕、密封可靠，使用壽命長。

6、維護及檢修方便、快捷

7、閥門適宜垂直安裝。

空排止回閥–性能規范

空排止回閥–主要零件材料

空排止回閥–工作原理

打開出口閥，給水泵啟動，給水達到一定壓力后，主閥瓣在給水壓力的作用下被推離主閥座，打開主閥口，給水即流出。同時由于主閥瓣的移動，帶動連桿擺動，撥動排空閥片，使再循環閥片封閉空排口，關閉循環旁閥。當給水流量減小時，主閥瓣在主閥彈簧力的作用下被推向主閥座，在關閉主閥的同時，帶動連桿撥開排空閥片，開啟再循環門維持水泵最小的允許流量。當停泵時，給水口失壓，主閥瓣自動關閉主閥口通道，防止高壓水錘對給水系統的破壞。
