一體式全焊接球閥

一體式全焊接球閥

型號:

全焊接球閥采用一體式焊接閥體，由碳纖維增強特氟隆密封環及碟形簧構成的閥座，對壓力和溫度的變化適應能力強，在標注壓力和溫度范圍內不會產生任何的泄漏，并且可以頻繁的操作，能在有雜質及化學物質的情況長壽命的運行，研磨精細的不銹鋼球體可以保證多年開閉自如，運行可靠。

特點總結：

閥體采用全焊接工藝一體式結構不存在外部泄漏

全焊接固定球閥

相同:全焊接閥體

不同:固定球

三片式焊接球閥

相同:焊接連接

不同:三片式閥體

廣式法蘭球閥

相同:一體式結構

不同:法蘭連接

用途

城市燃?xì)猓喝細廨敵龉艿馈⒅鞲删€及各支線管道等。

集中供熱：大型供熱設備輸出管線、主干線、支線。

熱交換機：管道及各回路啟閉。

鋼鐵廠：各種流體管道、廢氣排放管道、燃?xì)夤?yīng)管道。

各種工業設備：各種熱處理管道、各種工業煤氣和熱力管道。

全焊接球閥的特性

1、一體式全焊接球閥，不會有外部泄漏等現象。

2、采用浮球結構，斜面彈性墊圈保證密封圈緊壓在球體之上，即使在壓力不穩定的情況下，閥門可以保證嚴密。

3、由于閥體材料跟管道材質一樣，不會出現應力不均，也不會由于地震及車輛經過地面時而產生變形，管道耐老化。

4、密封環本體采用含量20%Carbon（碳素）的RPTFE材質，保障完全無泄漏。

5、直埋式全焊接球閥可以直接埋于地下，不用建高大型閥門井，只需在地面上設置小型淺井，大大節省施工費用及工程時間。

6、可根據管道的施工及設計要求，調整閥體的長短和閥桿的高度。

7、球體的加工過程有先進的計算機檢測儀跟蹤檢測，加工精密度非常精密，操作輕便。

8、不需要維護，調整及潤滑，易于安裝，閥體不含沉重且不可靠的鑄件。

9、與同類行業的同種規格產品相比，閥體更小，而且外型美觀。

10、在保證閥門正常操作、使用情況下，使用壽命在15年以上。

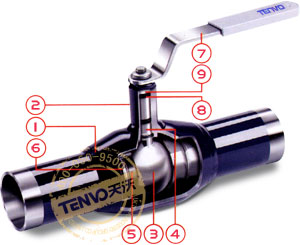

浮動式全焊接球閥解剖圖

編號 部件名稱 材料
1 閥體 碳鋼 ST35.8
2 閥桿腔 碳鋼 ST35.8
3 球體 不銹鋼 SS304
4 閥桿 不銹鋼 SS304
5 密封圈 特氟隆 PTFE+20%C
6 碟型墊片 錳鋼 65Mn
7 手柄 碳鋼 WCB
8 O型圈 氟橡膠 FPM
9 襯套 四氟 PTFE

（焊接連接）手柄縮徑全焊接球閥–外形尺寸

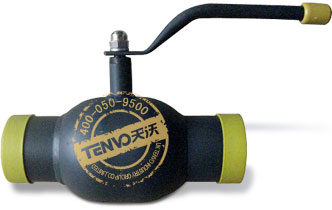

（焊接連接）縮徑全焊接球閥實物圖

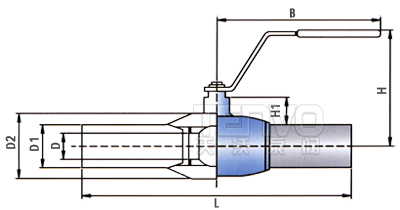

（焊接連接）縮徑全焊接球閥結構圖
DN PN L D D1 D2 H B H1
10 40 230 10 17.2 33.7 98 145 22
15 230 10 21.3 33.7 98 145 22
20 230 15 26.9 42.4 103 145 23
25 230 20 33.7 48.3 118 145 34
32 260 25 42.4 60.3 121 145 33
40 260 32 48.3 70.0 120 190 43
50 300 40 60.3 88.9 127 190 44
65 25 300 50 76.1 101.6 159 280 62
80 300 65 88.9 121.0 171 280 68
100 325 80 114.3 146.0 218 280 101
125 325 100 139.7 177.8 252 400 101
150 350 125 168.3 219.1 272 600 107
200 350 150 219.7 273 300 900 123

（焊接連接）蝸輪縮徑全焊接球閥–外形尺寸

（焊接連接）蝸輪縮徑全焊接球閥實物圖

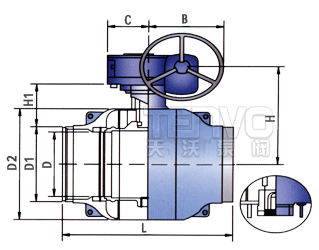

（焊接連接）蝸輪縮徑全焊接球閥結構圖
DN PN L D D1 D2 H B C H1
125 25 325 100 139.7 177.8 309 145 50 101
150 350 125 168.3 219.1 330 145 50 107
200 390 150 219.1 273 398 196 75 123
250 520 200 273 355 451 236 100 122
300 635 250 323.9 455 572 280 193 155
350 686 300 355.6 508 697 325 150 187
400 762 350 406.4 610 764 466 175 221
500 16 914 400 508 680 810 466 175 211
600 1067 500 610 830 966 325 150 259

（法蘭連接）手柄縮徑全焊接球閥–外形尺寸

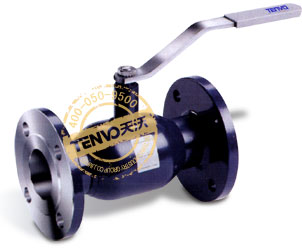

（法蘭連接）手柄縮徑全焊接球閥實物圖

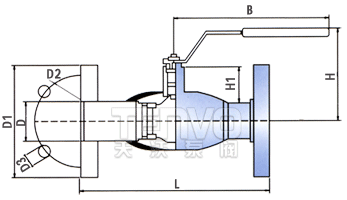

（法蘭連接）手柄縮徑全焊接球閥結構圖
DN PN L D D1 D2 D3 H B H1
15 40 130 10 95 65 14 98 145 22
20 150 15 105 75 14 103 145 23
25 160 20 115 85 14 118 145 34
32 180 25 140 100 18 121 145 33
40 200 32 150 110 18 120 190 43
50 230 40 165 125 18 127 190 44
65 25 270 50 185 145 18 159 280 61
80 280 65 200 160 18 171 280 68
100 300 80 235 190 22 218 280 102
125 325 100 270 220 26 252 400 101
150 350 125 300 250 26 272 600 107
200 400 150 360 310 26 300 900 123

（法蘭連接）蝸輪縮徑全焊接球閥–外形尺寸

（法蘭連接）蝸輪縮徑全焊接球閥實物圖

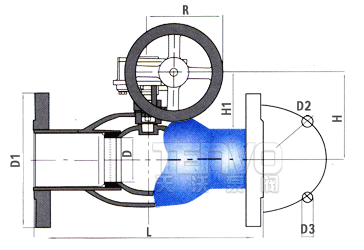

（法蘭連接）蝸輪縮徑全焊接球閥結構圖
DN PN L D D1 D2 D3 H B H1
125 25 325 100 270 220 26 309 145 50
150 350 125 300 250 26 330 145 50
200 400 150 360 310 26 398 196 75
250 530 200 425 370 30 451 236 100
300 630 250 485 430 30 572 280 193
350 690 300 555 490 33 697 325 150
400 762 350 620 550 36 764 466 175
500 914 400 730 660 36 810 466 175
600 1300 500 845 770 39 973 466 175

（焊接連接）蝸輪全通徑全焊接球閥–外形尺寸

（焊接連接）蝸輪全通徑全焊接球閥實物圖
（焊接連接）蝸輪全通徑全焊接球閥結構圖
DN PN L D D1 D2 H B H1
15 40 210 15 21.7 42.7 64 129 22
20 230 20 27.2 48 76 159 23
25 260 25 34.0 60 85 159 34
32 260 32 42.7 76 95 230 34
40 300 40 48.6 89 100 230 43
50 300 50 60.5 114 159 300 44
65 25 300 65 76.3 140 170 300 71
80 300 80 89.1 165 192 400 77
100 325 100 114.3 216 208 400 102
125 350 125 139.8 219 241 450 102
150 490 150 165.2 355 280 195 107
200 550 200 216.3 356 500 271 123
250 580 250 267.4 457 500 336 123
300 630 300 318.5 508 600 473 155
350 762 350 355.6 559 600 473 187
400 840 400 406.4 660 700 580 221
500 1010 500 508.0 812 800 580 221

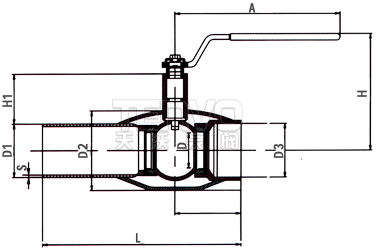

（螺紋/焊接）全焊接球閥–外形尺寸

（螺紋/焊接）全焊接球閥實物圖
（螺紋/焊接）全焊接球閥結構圖
口徑 PN D D1
國標		 D1
德標		 D2 D3 S H H1 A L L1 KV
10 40 10   17.2 33.7 3/8″ 2.0 100 23 120 153 37 8
15 10 18 21.3 33.7 1/2″ 2.0 100 23 120 153 37 8
20 15 25 26.9 42.4 3/4″ 2.3 102 24 120 153 38 4
25 20 32 33.7 48.3 1″ 2.6 105 40 150 160 45 25
32 25 38 42.4 60.3 1-1/4″ 2.6 110 39 150 183 53 41
40 32 45 48.3 76.1 1-1/2″ 2.6 120 59 190 190 60 65
50 40 57 60.3 88.9 2″ 2.9 130 59 190 223 72 103

其它全焊接球閥

MQ61F-25/40埋地全焊接球閥

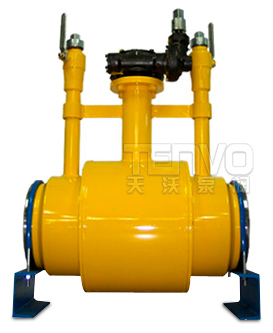

MQ61F-25/40埋地全焊接球閥實物圖

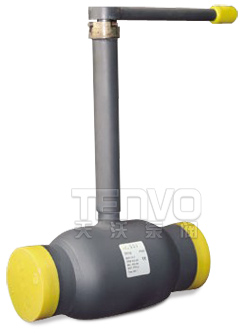

埋地放散球閥

埋地放散球閥實物圖

卡套管和公稱管承插焊接球閥-可配執行機構

繼續了解：氣動焊接球閥

繼續了解：電動焊接球閥
