氣動焊接球閥

型號: Q661F、Q661H

Q661F/H氣動焊接球閥以AT或GT等氣動執行器為驅動裝置，對焊接球閥進行開啟或關閉動作。如果與電氣閥門定位器配套，可對壓力、流量、溫度等參數進行調節。氣動焊接球閥以0.4～0.7MPa壓縮空氣為動力，密封閥座有軟密封和金屬硬密封。具有結構緊湊、體積小、運行可靠、密封性好、安裝方便等特點。

氣動執行器：

天沃氣動法蘭球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

特點總結：

AT或GT氣動執行器焊接啟閉迅速配裝附件性能更完美

相關尺寸
常見問題

電動焊接球閥

相同:焊接閥門

不同:電動執行器

氣動法蘭球閥

相同:氣動執行器

不同:法蘭連接

氣動球閥

相同:氣動執行機構

不同:球閥類型總匯

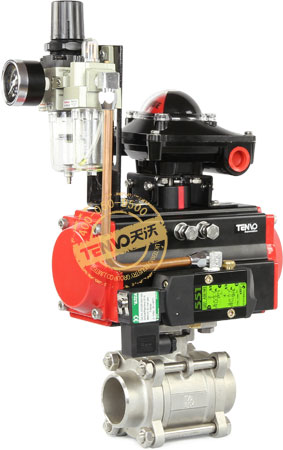

AT系列氣動焊接球閥實物圖

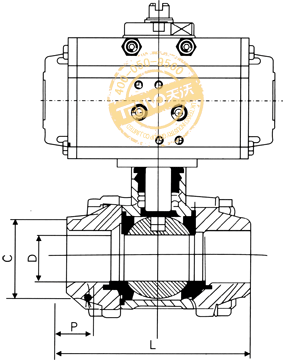

AT系列氣動焊接球閥結構圖

Q661F/H氣動焊接球閥–外形尺寸

規格	1/4″	3/8″	1/2″	3/4″	1″	1-1/4″	1-1/2″	2″	2-1/4″	3″	4″
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	60	60	70	85	95	110	130	150	190	210	268
H	50	50	60	64	71	78	86	95	130	148	173
E	100	100	130	130	165	165	190	190	250	250	280
C	14	17.5	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5
