三片式法蘭球閥

三片式法蘭球閥

型號: Q41F

三片式法蘭球閥采用鑄造閥體，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。驅動方式:手動、電動、氣動。可設置90°開關定位機構，根據需要加鎖以防止誤操作。

特點總結：

三片式分體結構全通徑流道法蘭連接鑄鋼/不銹鋼閥體材料

三片式鍛鋼法蘭球閥

相同:三片式閥體結構

不同:鍛造工藝/耐高壓

三片式焊接球閥

相同:三片式閥體結構

不同:對焊連接

三片式內螺紋球閥

相同:三片式閥體結構

不同:內螺紋連接

三片式法蘭球閥–主要零件材料

序號NO. 零件名稱 材質
不銹鋼 碳鋼
1 螺栓 不銹鋼304 碳鋼
2 彈簧墊圈 不銹鋼304 不銹鋼304
3 螺母 不銹鋼304 碳鋼
4 閥蓋 不銹鋼SS316 碳鋼WCB
5 閥體 不銹鋼SS316 碳鋼WCB
6 球 不銹鋼SS304 不銹鋼CF8
7 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 閥桿 不銹鋼SS316 不銹鋼SS304
9 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
10 閥桿螺母 不銹鋼SS316 不銹鋼SS304
11 彈簧墊圈 不銹鋼SS304 不銹鋼SS304
12 螺母 不銹鋼SS304 不銹鋼SS304
13 手柄 不銹鋼SS304 不銹鋼SS304

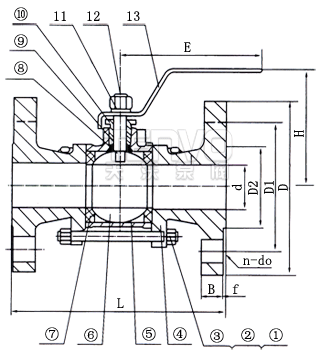

三片式法蘭球閥結構圖

三片式法蘭球閥–外形尺寸

size 1/2″ 3/4″ 1″ 1-1/4″ 1-1/2″ 2″ 2-1/2″ 3″ 4″
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 170 180 250
W 130 140 140 170 200 220 350 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22

三片式法蘭球閥實物展示

TENVO三片式法蘭球閥與電動、氣動執行器配套，廣泛應用于管路的控制系統。

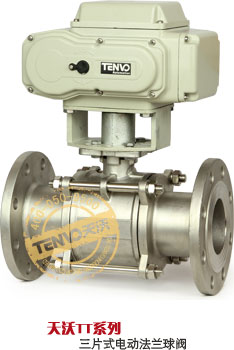

TT系列電動三片式法蘭球閥
QT系列電動三片式法蘭球閥
AT系列氣動三片式法蘭球閥
