單閘板平行式閘閥廣泛地應用于石油、天然氣輸送管線。閘板采用平板結構，活動套筒閥座靠彈簧實現對閘板的預緊力，靠介質壓力實現可靠的進口密封。通常閥座采用金屬—金屬、金屬一非金屬及金屬一金屬加油封三種結構。閘板在開啟過程中始終緊靠閥座密封面，在密封副間不會夾帶固體顆粒，密封封面不易被擦傷和沖蝕。

1．閥座通道孔直徑的確定

設計計算單閘板平行式閘閥時，首先要合理確定閥座通道孔直徑，以便作為其他部分計算的基礎。確定閥座通道孔直徑，要根據標準規定。在設計國標單板平行式閘閥時，應符合GB／T19672—2005或GB／T 20173—2006標準中全通徑閥門中的最小內徑的規定。設計美標單板平行式閘閥時，應符合APl6D—2008或IS014313：2007標準中全通徑閥門的最小內徑的規定。設計縮徑的單板平行式閘閥時，對于公稱尺寸DN≤300mm(NPS12in)的閥門。可縮小一個規格，對于公稱尺寸DN≥350mm(NPSl4in)的平行式閘閥，可縮徑兩個規格。但縮孔直徑應符合標準規定。

2．平行式閘閥閥座密封副的分類

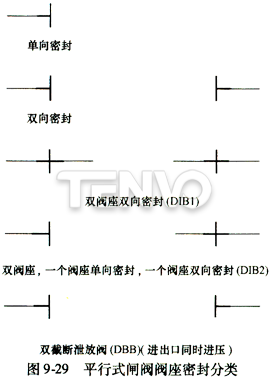

根據GB／T 19672—2005、GB／T 20173—2006和APl6D—2008、IS014313：2007規定，平行式閘閥為雙閥座閥門。對于雙閥座閥門分：單向密封、雙向密封、雙閥座雙向密封、雙閥座一個閥座單向密封一個閥座雙向密封、雙截斷一泄放閥，如圖9-29所示。

單向密封閥門：設計僅在一個方向密封的閥門。

雙向密封閥門：設計在兩個方向都能密封的閥門。

雙隔離—泄放閥DIB-1(雙閥座雙向密封)：雙閥座、每一個閥座均能達到雙向密封。

雙隔離一泄放閥DIB-2(雙閥座、一個閥座單向密封、一個閥座雙向密封)：雙閥座、一個為單方向密封閥座，一個為兩個方向都能密封的閥座。

雙截斷一泄放閥DBB：在關閉位置時，具有雙密封副的閥門，當兩個密封副間的體腔通大氣或排空時，閥門體腔內兩端的介質流動應被切斷。

標準還要求密封試驗時，應為進口端閥座密封。

3．單閘板平行式閘閥密封比壓的計算

(1)單向密封單閘板平行式閘閥密封比壓的計算。

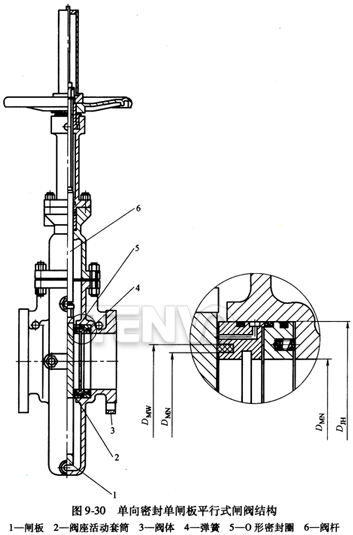

如圖9-30所示，閘板1安裝在兩個閥座活動套筒2中，閥座活動套筒在閥體中靠O形圈5與閥體孔密封。閥座借助彈簧組4預壓緊閘板。進口端閥座，在閘板關閉時，靠閥座密封圈內徑

D_MN和進口端閥座活動套筒外徑D_JH所形成的環形面積上的介質作用力壓緊閘板，以達到閘閥的密封。密封的可靠性在很大程度上取決于密封面的平均直徑D_MP與閥座活動套筒外徑D_JH之比。如果D_JH和D_MN的比值不夠大時，閘閥將不能保證可靠的密封。另一方面，如果D_JH和D_MP的比值過大，將使密封比壓可能超過密封面材料的許用比壓，使密封圈壽命減低，同時也加大閥門的開啟力矩。
